Vitrifrigo C75L - Installation Configurations and Ventilation

73
ALLEGATI
ANNEXES
75 mm
75
mm
Hmin
Hmin
H min = 120 mm

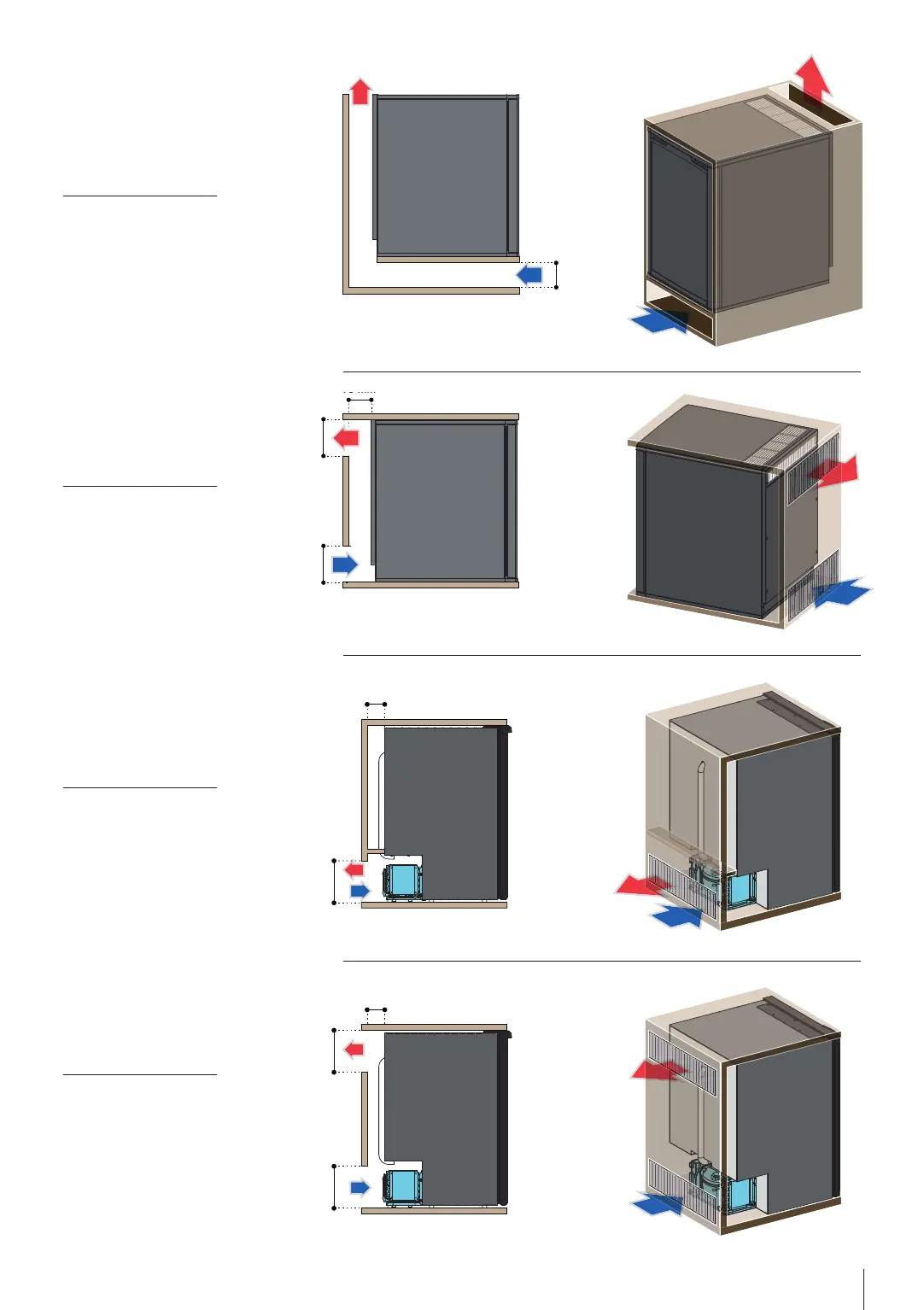

IN APPOGGIO SU
PIANO CON GRIGLIA DI
VENTILAZIONE SUPERIORE
RESTING ON A SURFACE
WITH TOP VENTILATION
GRID
CONDENSATORE STATICO
STATIC CONDENSER
H min = 120 mm
POSIZIONE GRIGLIE CON
AERAZIONE POSTERIORE
GRIDS POSITION WITH REAR
VENTILATION
CONDENSATORE STATICO
STATIC CONDENSER
75 mm
Hmin
H min = 120 mm
POSIZIONE GRIGLIE CON
AERAZIONE POSTERIORE
APERTURA SOLO IN BASSO
GRIDS POSITION WITH REAR
VENTILATION, DOWNWARD
OPENING ONLY
CONDENSATORE VENTILATO
VENTILATED CONDENSER
75 mm
Hmin
Hmin
H min = 120 mm
POSIZIONE GRIGLIE CON
AERAZIONE POSTERIORE
GRIDS POSITION WITH REAR
VENTILATION
CONDENSATORE VENTILATO
FAN CONDENSER
