Vivotek IP8355EH - Page 5

EN-4
Waterproof Connector / Wasserdichter Anschluss /
Waterbestendige aansluiting

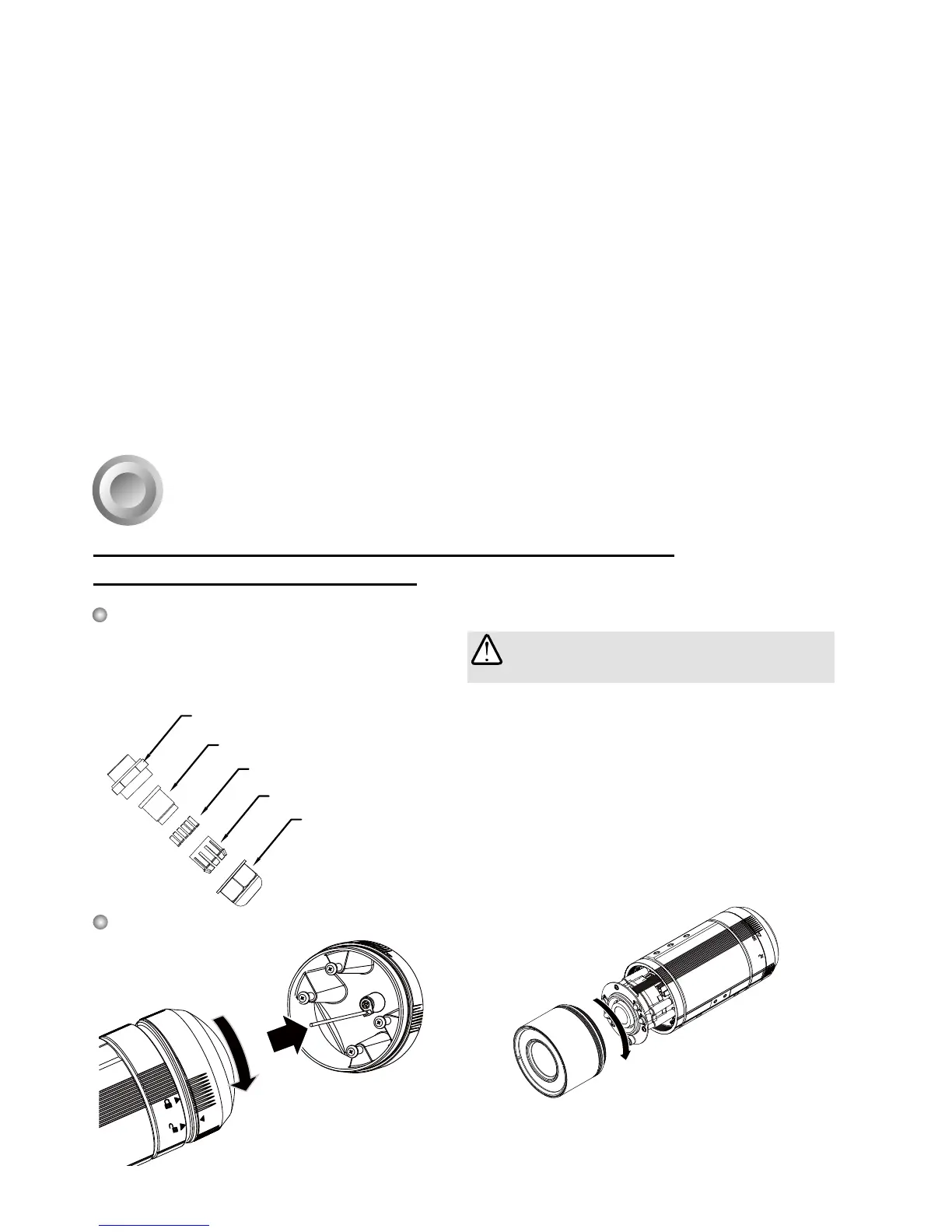

Components of the Waterproof Connector
Seals (C) / Dichtungen (C) / Zegels (C)
Housing (D) / Gehäuse (D) /
Behuizing (D)
Sealing Nut (E) /
Dichtungsmutter (E) /
Verzegelde moer (E)
Seal (B) / Dichtung (B) / Zegel (B)
Screw Nut (A) / Schraubenmutter (A)
Pin Denitions / Pin Beschreibung /
If you should need to open the front cover, make
sure you tighten it up later so that the camera can
be waterproof.
IMPORTANT / WICHTIG /
BELANGRIJK
Cabling Assembly / Kabelverbindung / Kabel assemblage
4
4. Push the spring mortise and hook the bracket onto the groove of the wall mount bracket.
Drücken Sie die Feder und haken Sie die Halterung auf der Wandhalterung ein.
Druk het veer tapgat en breng het rekje aan op de gleuf van het muur monteerbaar rek.
5. Secure the two screws on the other side of the wall mount bracket.
Befestigen Sie die beiden Schrauben an der anderen Seite der Wandhalterung.
Bevestig de twee schroeven aan de andere kant van het muur monteerbaar rek.
6. Hang the wall mount bracket to the mounting plate.
Hängen Sie die Wandhalterung an die Platte.
Hang het monteerbaar rek op de plaat.
7. Fix the wall mount bracket with the supplied screw.
Befestigen Sie die Wandhalterung mit den beiliegenden Schrauben.
Bevestig het monteerbaar rek met de bijgeleverde schroef.
8. Adjust the angle of the wall mount bracket to aim at the shooting area.
Stellen Sie den Winkel der Wandhalterung auf den Aufnahmebereich ein.
Stel de richting van het monteerbaar rek af zodat het op het opnamegebied is gericht.
Komponenten des wasserdichten Anschlusses
Wenn Sie die vorder Abdeckung öffnen müssen,
stellen Sie sicher, dass Sie sie später wieder
fest verschließen, damit die Kamera wasserdicht
bleibt.
Onderdelen van de waterbestendige
aansluiting
Als u de voorklep open wilt maken, zorgt u dat
u deze later goed vast zet zodat de camera
waterbestendig is.
Pin Denitie
Schroef moer (A)
