Vivotek IP8355EH - Page 6

EN-5
English
Deutsch
Nederlands

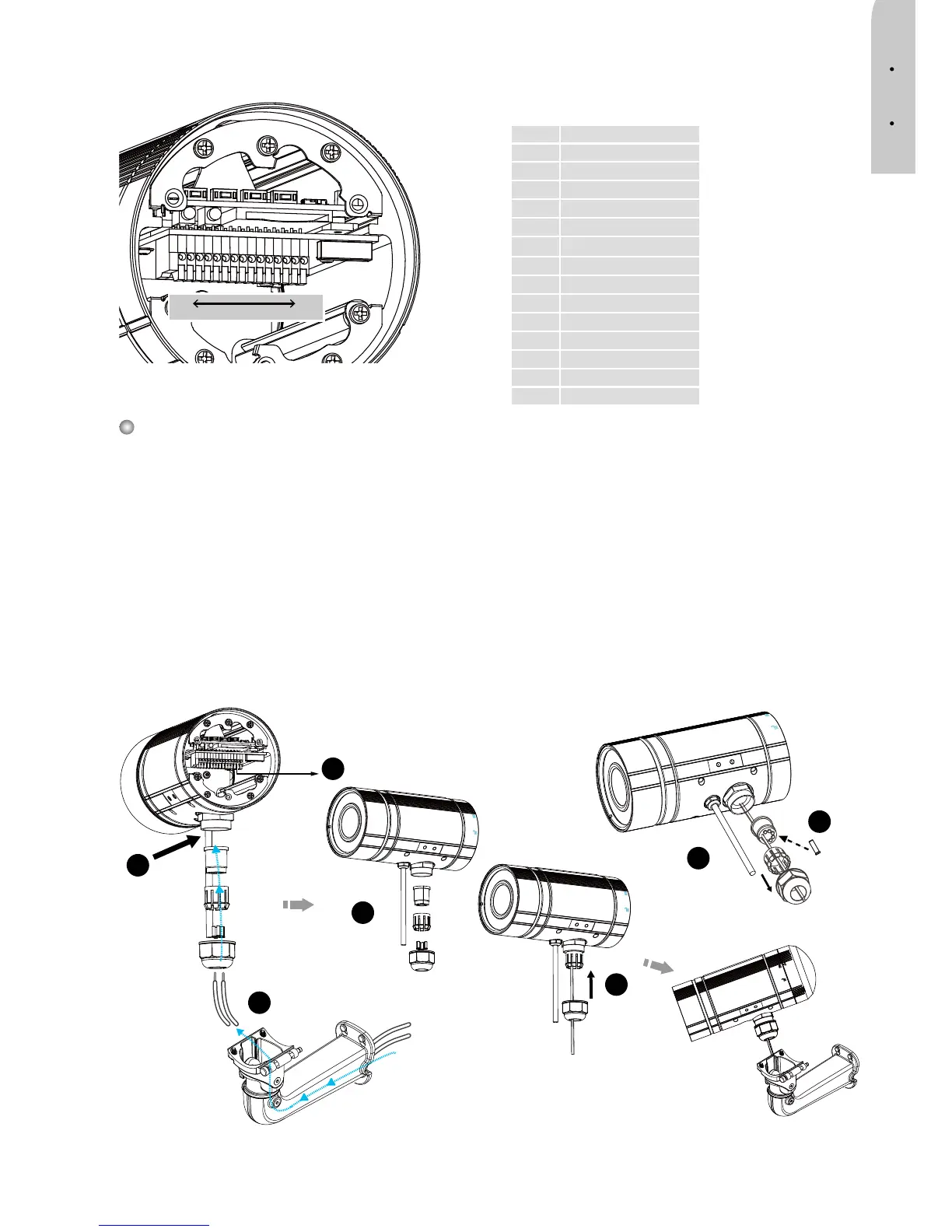

1 AC 24V IN
2 AC 24V IN
3 DC12V+ IN
4 DC12V- IN
5 DI-
6 DI+
7 DO-
8 DO+
9 N/C
10 N/C
11 EXT_MIC
12 Audio Out
13 Audio GND
14 TV Out
15 GND
15
1
Pin number
Pin Denitions / Pin Beschreibung / Pin Denitie
1. Disassemble the components of the waterproof connector into part (A) ~ (E) as shown above.
Zerlegen Sie die Bestandteile des wasserdichten Anschluss in Teil (A) ~ (E), wie oben gezeigt.
Demonteer de onderdelen van de waterbestendige aansluiting in deel (A) ~ (E) zoals hierboven
aangegeven.
2. Open the rear cover of the Network Camera.
Öffnen Sie die hintere Abdeckung der Netzwerkkamera.
Open het deksel van de achterzijde van de netwerk camera.
3. Remove the rubber stopper from the bottom of the Network Camera and secure the screw nut (A)
tightly.
Entfernen Sie den Gummistopper von der Unterseite der Netzwerkkamera und ziehen Sie die
Mutter (A) fest.
Verwijder de rubberen stop van de netwerk camera en bevestig de schroef moer (A) stevig.
Assembling Steps / Zusammenbau / Assemblage stappen
5
4
8
(E)
3
4
(E)
(D)
(B)
(A)
7
6
(C)
(B)
(D)
