CZ-112
Vodotěsný konektor
15
1
Pin number

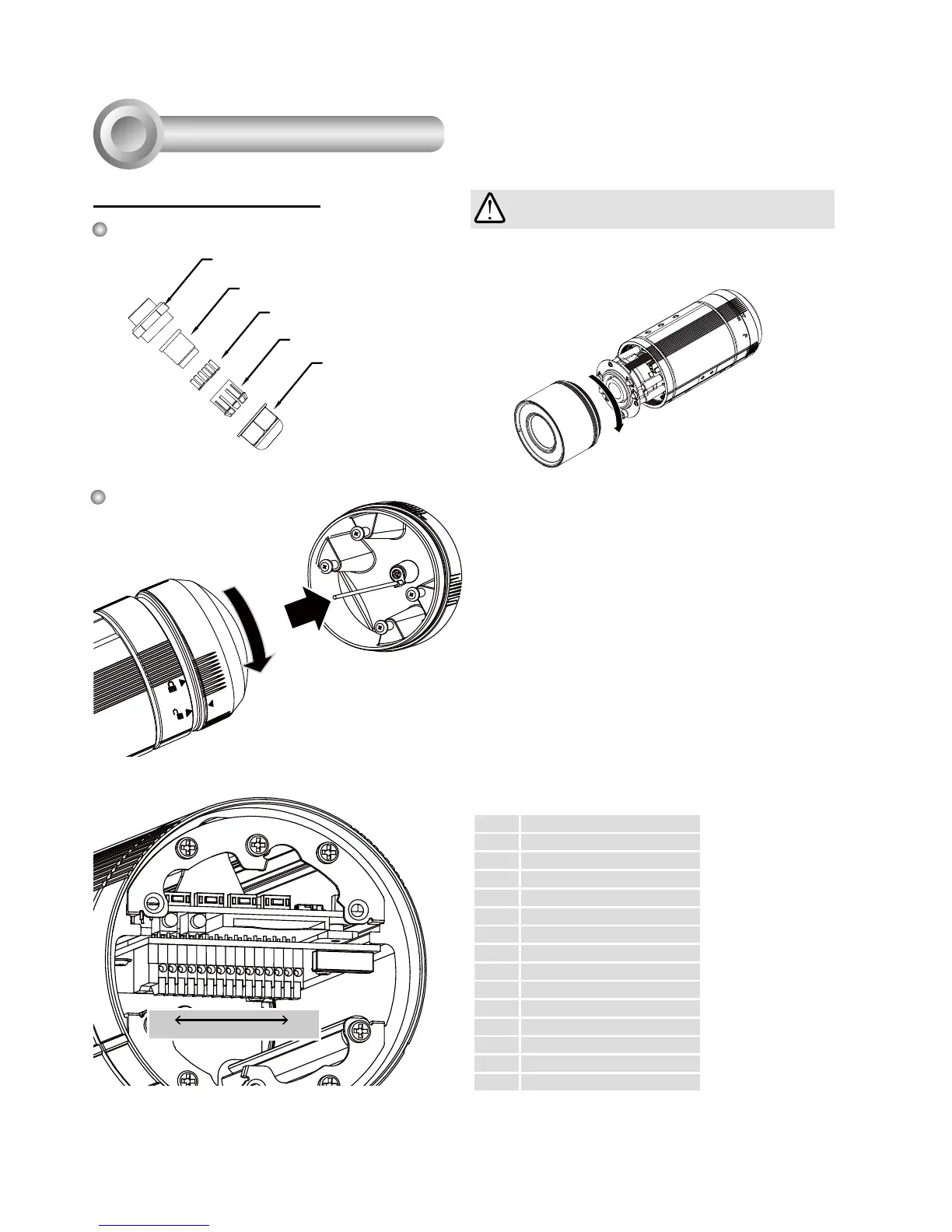

Části vodotěsného konektoru
Těsnění (C)
Pouzdro (D)
Matice zámku (E)
Zámek (B)
Matice šroubu (A)
Zapojení kolíků
1 AC 24 V vstup
2 AC 24 V vstup
3 DC12 V+ vstup
4 DC12 V- vstup
5 DI-
6 DI+
7 DO-
8 DO+
9 N/C
10 N/C
11 EXT_MIC
12 Audio výstup
13 Audio – uzemnění
14 TV výstup
15 Uzemnění
Zapojení kolíků
Pokud byste potřebovali otevřít přední kryt,
nezapomeňte jej pak dobře utáhnout, aby
kamera zůstala vodotěsná.
DŮLEŽITÉ:
Instalace kabelů
4
