1. Rozeberte vodotěsný konektor na jednotlivé části (A) ~ (E) podle obrázku nahoře.
2. Otevřete zadní kryt síťové kamery.
3. Odstraňte gumovou záslepku ze spodní části síťové kamery a pevně zašroubujte matici (A).
4. Jako zdroj napájení si můžete vybrat AC 24 V nebo DC 12 V. Podle následujícího schématu
protáhněte kabely elektrického vedení skrz držák na zeď a vodotěsný konektor (E --> D --> B -->
A). Veďte kabely elektrického vedení skrz gumové těsnění (B) a pak je připojte k terminálovému
bloku. .
5. Pokud potřebujete zvláštní napájení externích zařízení a alarmů, protáhněte napájecí kabely
stěnovou konzolou a vodotěsným konektorem (E --> D --> B --> A) tak, jak zobrazuje obrázek
níže. Potom podle specikace zapojení kolíků proveďte jejich zapojení do obecné I/O svorkovnice.
Poznámka: Doporučená síla kabelu je 2,0 ~ 2,8 mm.
6. Těsnění (B) zasuňte zpět do pouzdra (D).
7. Vsuňte těsnění (C) do prázdných otvorů v těsnění (B), abyste zamezili pronikání vlhkosti.
8. Pevně utáhněte těsnicí matici (E).

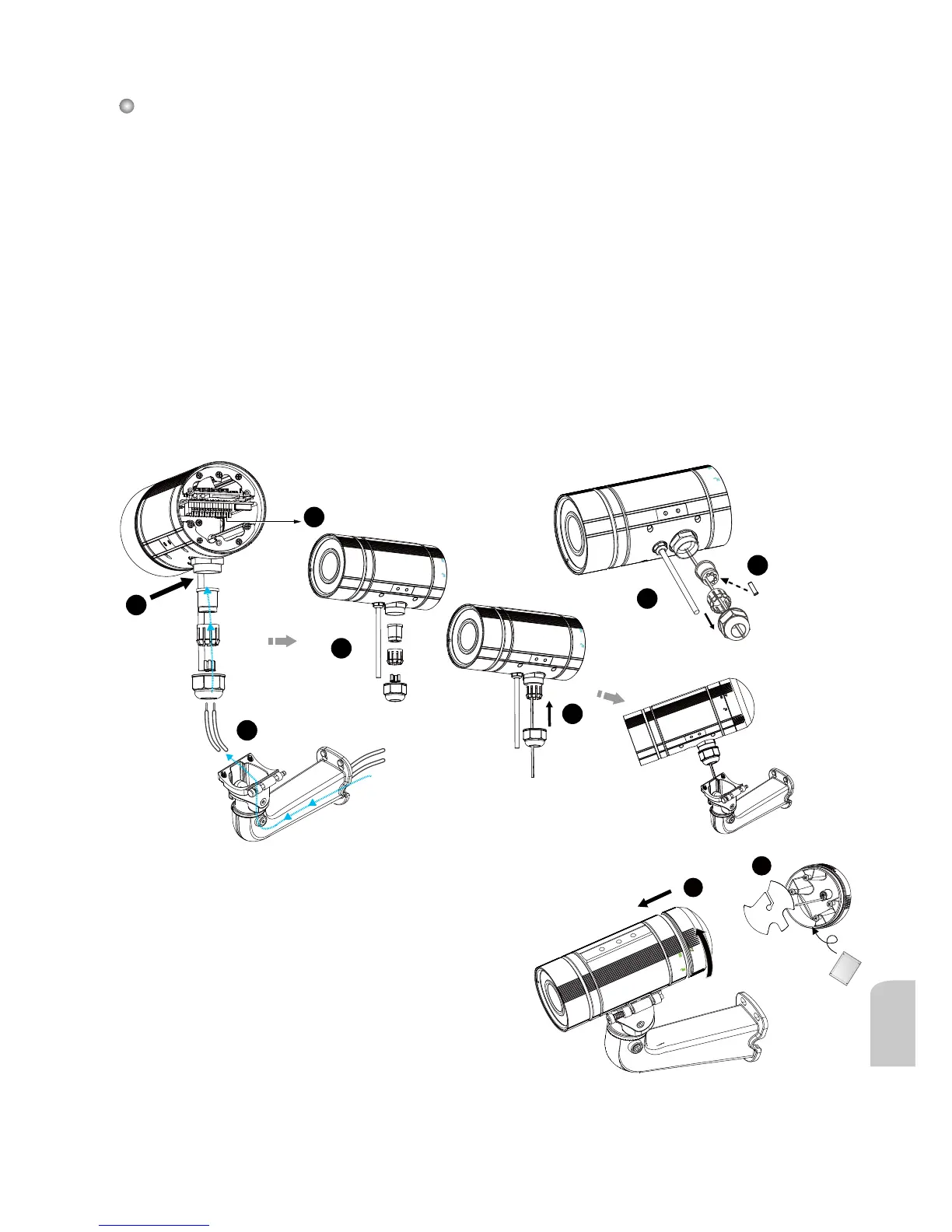

Kroky montáže
5
4
8
(E)
3
4
(E)
(D)
(B)
(A)
7
6
(C)
(B)
(D)
9. Otevřete hliníkový vakuový sáček a vyjměte
vysušovací sáček. Připevněte ho k vnitřní
straně zadního krytu, pod izolaci a potom
zadní kryt utáhněte. (Sáček nahraďte novým
kdykoli zadní kryt otevřete.)
