CZ-114
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)

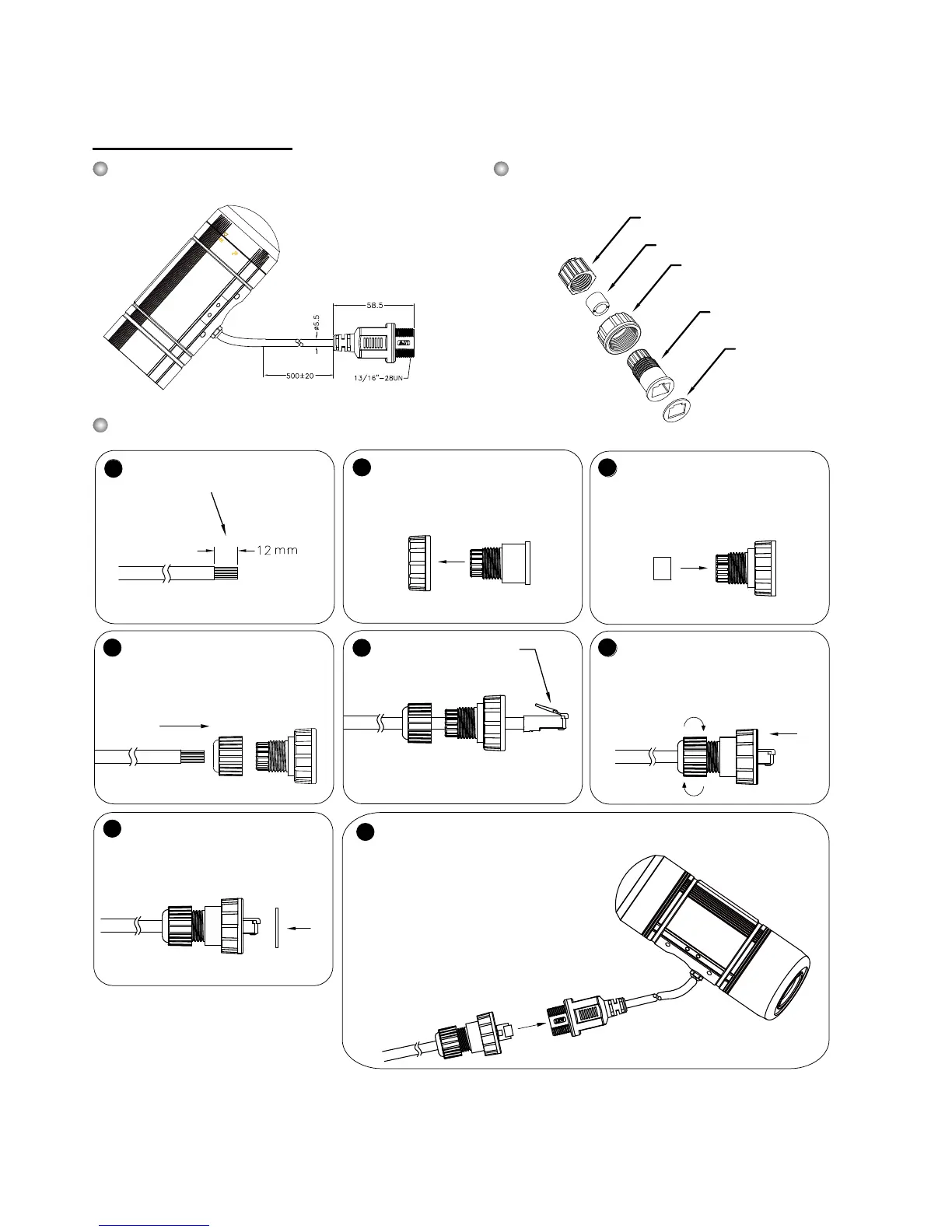

Části vodotěsného konektoru
Matice šroubu (C)
Pouzdro (D)
Těsnění (E)
Zámek (B)
Matice zámku (A)
Rozměr kabelu RJ45 (mm)
Připravte si kabel pro síť
Ethernet a odstraňte na konci
izolaci.
Vložte pouzdro do matice
šroubu.
Vložte zámek do pouzdra.
Prostrčte odizolovaný kabel
Ethernet maticí zámku a
pouzdrem.
Sepněte kabel kon-
covkou RJ45.
Zatlačte koncovku RJ45
do pouzdra a potom pevně
utáhněte matici zámku.
K čelní straně pouzdra
připevněte těsnění.
Kroky montáže
Doporučená specikace kabelu: O.D.
5.5~7
Zapojte kabel Ethernet do kabelu RJ45 a pevně zajistěte konek-
tory.
Konektor kabelu RJ45
