10 Touche MAX pour enregistrer la valeur maximale dans la plage de mesure de tension
11 Compartiment à piles sur la face arrière
12 Cadre de protection en caoutchouc amovible avec supports à l’arrière
13 Commutateur de service « Cont » pour l’essai de continuité avec le détecteur de câbles
14 Câbles de mesure croco pour le détecteur de câbles et le test d’état (rouge = Lb, noir = La)
15 Connecteur modulaire pour détecteur de câbles et test d’état
16 Douilled'oreillettepourchejackde3,5mm
17 Haut-parleur intégré
18 Compartiment à piles sur la face arrière
19 Touche de reproduction du volume sur haut-parleur pendant le traçage du câble (enfoncé = haut-parleur activé)
20 Commutateur de service rotatif avec régulateur du volume pour le signal de suivi (0 = éteint, 1 = bas, 9 = fort)
21 Pointe de test isolée pour le suivi de câble
7. Description du produit
Lemultimètre(appeléDMMci-après)afchelesvaleursmesuréesaveclesunitésetlessymbolessurl’afchage
numérique.L’afchagedelavaleurdemesureduDMMcomprend2000counts(count=pluspetitevaleurafchée).
Si le DMM est inactif pendant env. 15 minutes, il s’éteint automatiquement. Cela préserve les piles et prolonge la
durée de fonctionnement.
La détection des câbles s’effectue au moyen d’un signal acoustique pouvant être suivi sans contact grâce au récep-
teur. Un casque dont le volume est réglable peut être connecté au récepteur.
L’étatd'uncâble(polaritécorrecte/incorrecteetsonnerie)surleslignestéléphoniquess’afchesurunafchageDEL
distinct et fonctionne indépendamment du DMM.
L’appareil de mesure est destiné tant à des applications amateur que professionnelles.
Pour une meilleure lisibilité, le DMM peut également être monté avec le support à l’arrière.

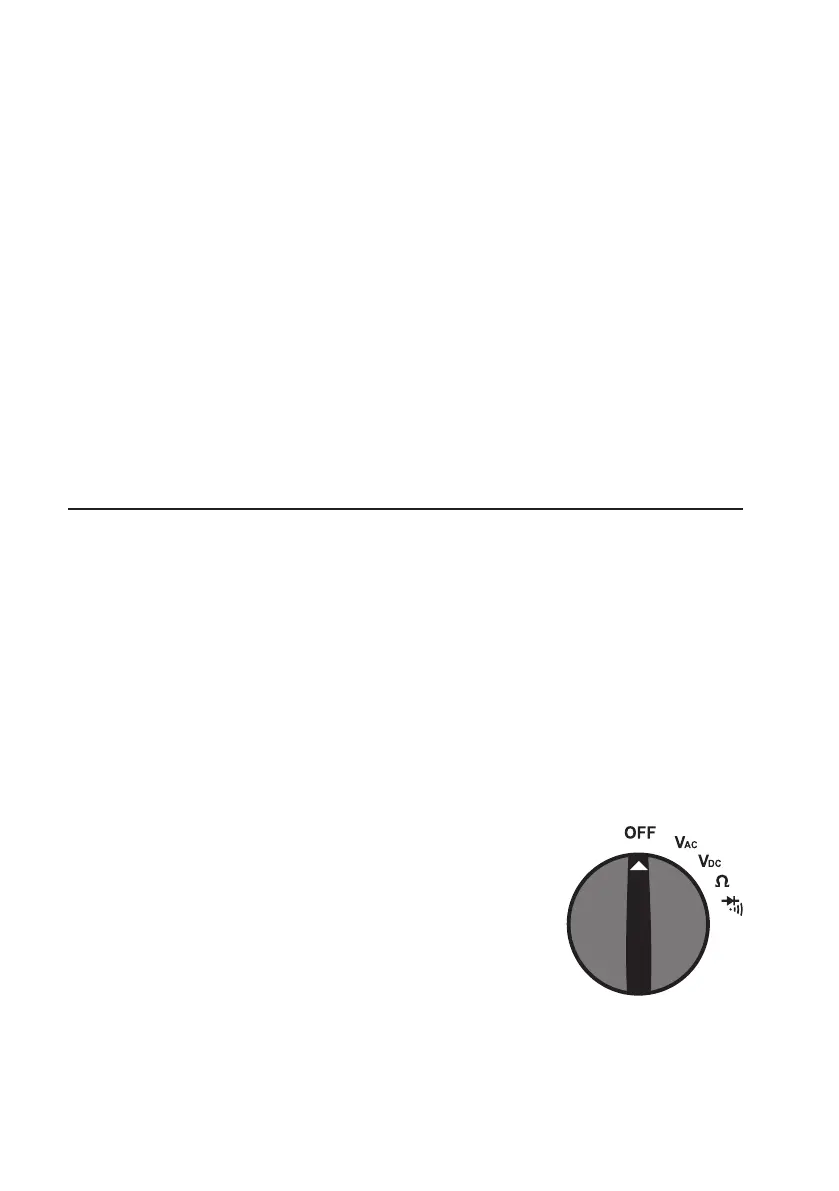

Commutateur rotatif (4) du multimètre
Un commutateur rotatif permet de sélectionner les fonctions de mesure indivi-
duelles.
La sélection automatique de plage de mesure « auto range » est activée dans
toutes les plages de mesure. La plage de mesure correspondante est réglée indi-
viduellement pour chaque application.
La fonction de mesure de test de diode et d’essai de continuité est affectée en
double. La touche « MODE » (6) permet de commuter ces fonctions.
Lorsque le commutateur rotatif est réglé sur la position « OFF », l'instrument de
mesures’éteint.Éteigneztoujoursl'appareildemesurelorsquevousnel’utilisezpas.
