10 Taste „MAX“ zur Aufzeichnung des Maximalwerts im Spannungsmessbereich.
11 BatteriefachaufderRückseite
12 AbnehmbarerSchutzrahmenausGummimitAufstellbügelnaufderRückseite
13 Tastschalter „Cont“ für Durchgangsprüfung mit Leitungserkennung
14 Messleitungen mit Krokodilklemmen für Leitungserkennung und Zustandsprüfung (rot = Lb, schwarz = La)
15 Modularstecker für Leitungserkennung und Zustandsprüfung
16 Kopfhörerbuchse für 3,5-mm-Klinkenstecker
17 Integrierter Lautsprecher
18 BatteriefachaufderRückseite
19 Taste für Ausgabe des Prüftons über Lautsprecher während der Leitungssuche (gedrückt = Lautsprecher eingeschaltet)
20 Drehschalter mit Lautstärkeregler für Suchsignal (0 = aus, 1 = niedrig, 9 = hoch)
21 Isolierte Prüfspitze für Leitungserkennung
7. Produktbeschreibung
Die Messwerte werden zusammen mit den Einheiten und Symbolen auf dem digitalen Display des Multimeters
(imFolgendenalsDMMbezeichnet)angezeigt.DieAuösungdesMultimeters,d.h.dieAnzahlderdarstellbaren
Zahlenwerte, beträgt 2000 Counts (Count = kleinster Anzeigewert).
Bei Inaktivität schaltet sich das DMM nach etwa 15 Minuten automatisch aus. Dadurch werden die Batterien/Akkus
geschont und es wird für eine längere Betriebsdauer gesorgt.
Leitungen werden über eine auf sie abgestimmte Tonfrequenz erkannt, die ohne direkten Kontakt mit dem Empfänger
verfolgt werden kann. Für eine verbesserte Wahrnehmung des Prüftons ist es möglich, einen Kopfhörer an den Emp-
fänger anzuschließen und den Lautstärkepegel anzupassen.
Der Zustand (Polung korrekt/inkorrekt und Eingang eines Anrufs) von Telefonleitungen wird unabhängig vom
Betriebsmodus des DMM auf einem separaten LED-Display angezeigt.
Das Messgerät ist sowohl für den sporadischen Heimgebrauch als auch für regelmäßige Anwendungen im professi-
onellen Umfeld geeignet.
Um das Display besser ablesen zu können, haben Sie zudem die Möglichkeit, das DMM mit Hilfe der sich auf der
RückseitebendlichenKlemmvorrichtungsicherzubefestigen.

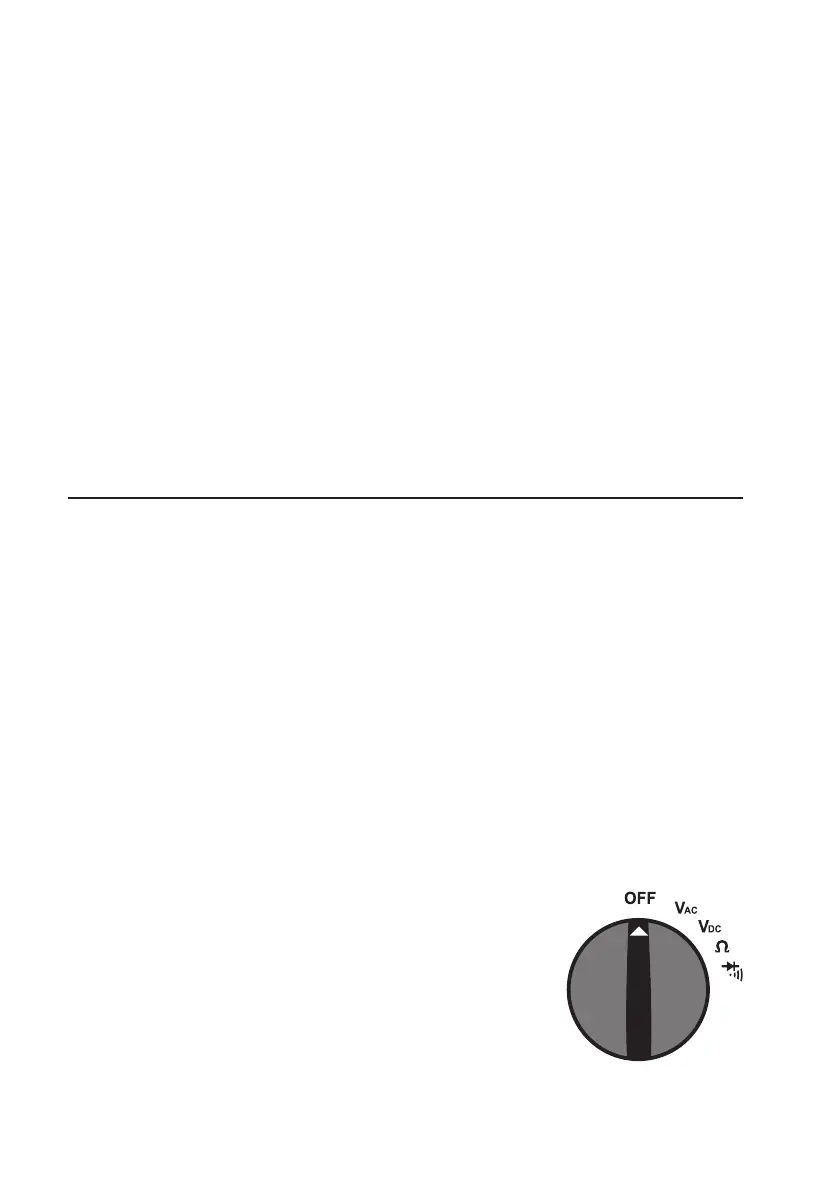

Drehschalter (4) am Multimeter
Die Auswahl der einzelnen Messfunktionen erfolgt über den Drehschalter.
Die automatische Auswahl des Messbereichs („auto range“) ist dabei unabhängig
vom Messmodus immer aktiviert. Für jede Messung wird dazu der geeignete Mess-
bereich individuell festgelegt.
Die Messfunktionen „Diodentest“ und „Durchgangsprüfung“ sind doppelt belegt.
Mit der Taste „MODE“ (6) können Sie zwischen den beiden Modi umschalten.
Wird der Drehschalter in die Stellung „OFF“ gebracht, schaltet sich das Messgerät
aus. Bei Nichtgebrauch ist das Messgerät stets auszuschalten.
