VOLTIMA SCD 12 - Anschluss-Schema

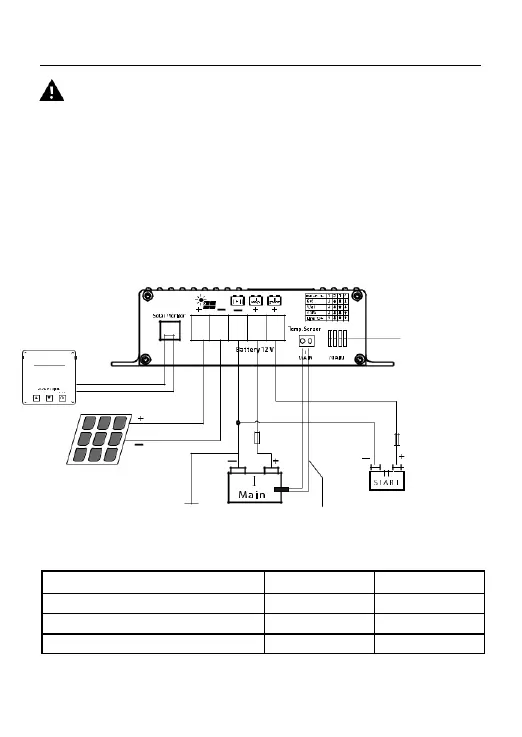

Anschluss-Schema
Hinweise
• Kabelquerschnitte und -längen lt. Anschluss-Schema und Tabelle einhalten!
• Unbedingt auf die richtigen Polaritäten (+ und -) von Solar-Panel und
Batterien achten!
• Kabelschutz: Sicherungen nahe der Batterien in die + Leitungen einfügen
(gegen Kabelbrandgefahr)!
SCD 12 MPPT & SCD 25 MPPT
Solar Monitor
(optional)
Siche-
rung
Gesamtleistung
der Solarmodule:
SCD 12: max. 165 W
SCD 25: max. 350 W
Fahrzeug-
MAIN
Temperatur-
chassis
Batterie
Sensor
Batterietyp
wählen
HINWEIS:
MPPT Laderegler
nahe der Main
5A
Si c h e ru n g
Batterie
installieren!
Starterbatterie
(optional)
Erforderlicher Kabelquerschnitt
SCD 12
SCD 25
+/- Solarpanel Kabel, Länge nach Bedarf
2,5-4 mm²
6-10 mm²
+/- Batterie I, Länge max. 2 m
2,5-4 mm²
6-10 mm²
Sicherung bei Batterie I
20 A
30 A
8
