8
Modalità di installazione
M10/4”

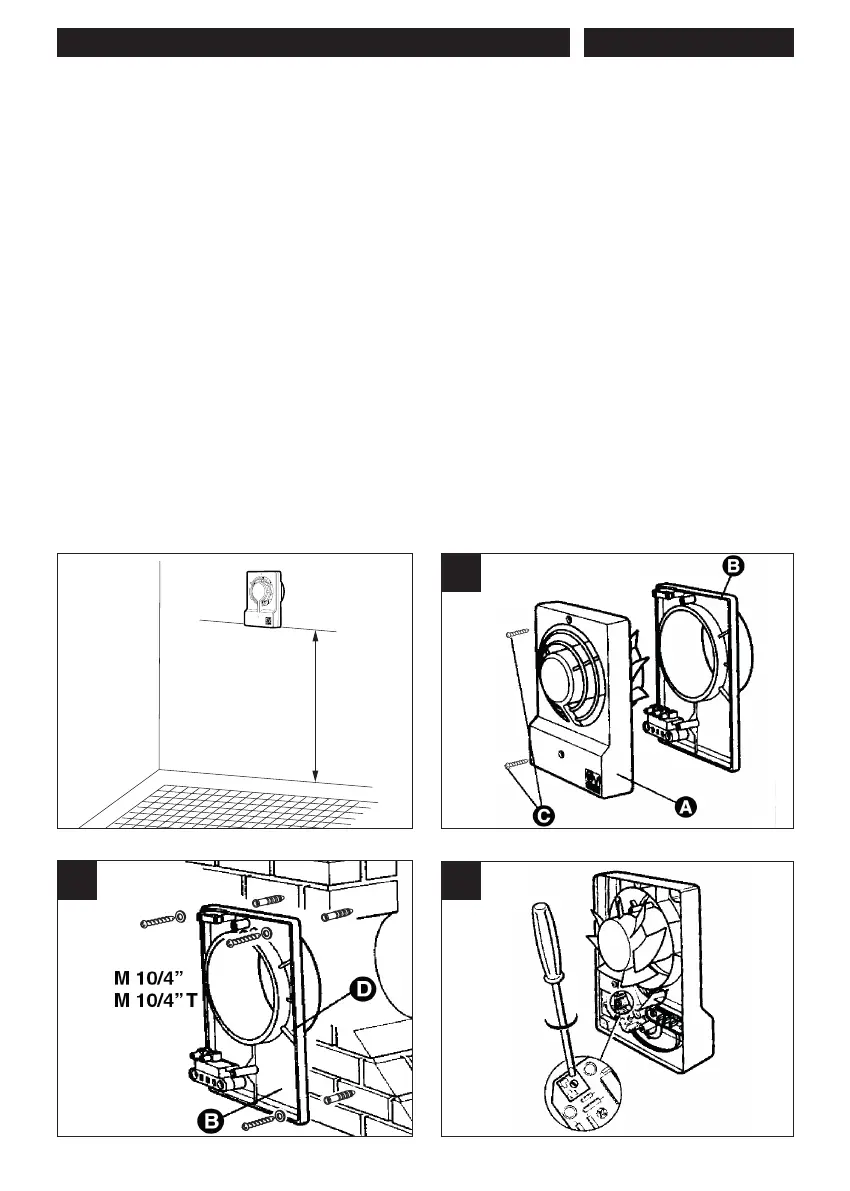

1) Separare il portamotore A dalla flangia B toglien-
d
o le viti C (fig. 1).
2) Fissare la flangia B in corrispondenza del foro di
mandata mediante tasselli ad espansione ade-
guati, normalmente reperibili in commercio.
3) Eseguire il collegamento elettrico (fig. 4) e riposi-
zionare il portamotore A.
Modalità di installazione
M10/4” T
M/T assorbe una potenza limitata, pertanto può
essere normalmente inserito nell’impianto luce
esistente nel locale.
1) Separare il portamotore A dalla flangia B toglien-
do le viti C (fig.1).
2) Fissare la flangia B in corrispondenza del foro di
mandata mediante tasselli ad espansione ade-
guati normalmente e reperibili in commercio.
3) Eseguire il collegamento elettrico (fig. 5) e riposi-
z
ionare il portamotore A.
N.B. Il Timer viene tarato all’atto del collaudo per un
t
empo minimo di 3 minuti, è comunque possibile
v
ariare detta entità nell’arco da 3 a 20 minuti ope-
rando come segue:
a) Scollegare preventivamente l’apparecchio dalla
rete.
b) Togliere il portamotore A per rendere accessibile
il circuito del Timer che comprende il meccanismo
di regolazione, denominato Trimmer (fig. 3).
c) Ruotare delicatamente con un cacciavite il
Trimmer (in senso orario si aumenta il tempo di
funzionamento, in senso contrario si riduce)
d) Effettuata la regolazione, riposizionare il portamo-
tore A, ripristinare l’alimentazione elettrica e verifi-
care che il tempo corrisponda a quanto desidera-
to. In caso contrario ripetere le operazioni sopra
accennate. M/T si avvia automaticamente alcuni
secondi dopo l’accensione della luce e continua a
funzionare per il tempo prefissato dopo lo spegni-
mento della luce stessa.
INSTALLAZIONE - REGOLAZIONE TIMER ITALIANO
1
2
3
