Vortice M 10/4 - Page 9

9

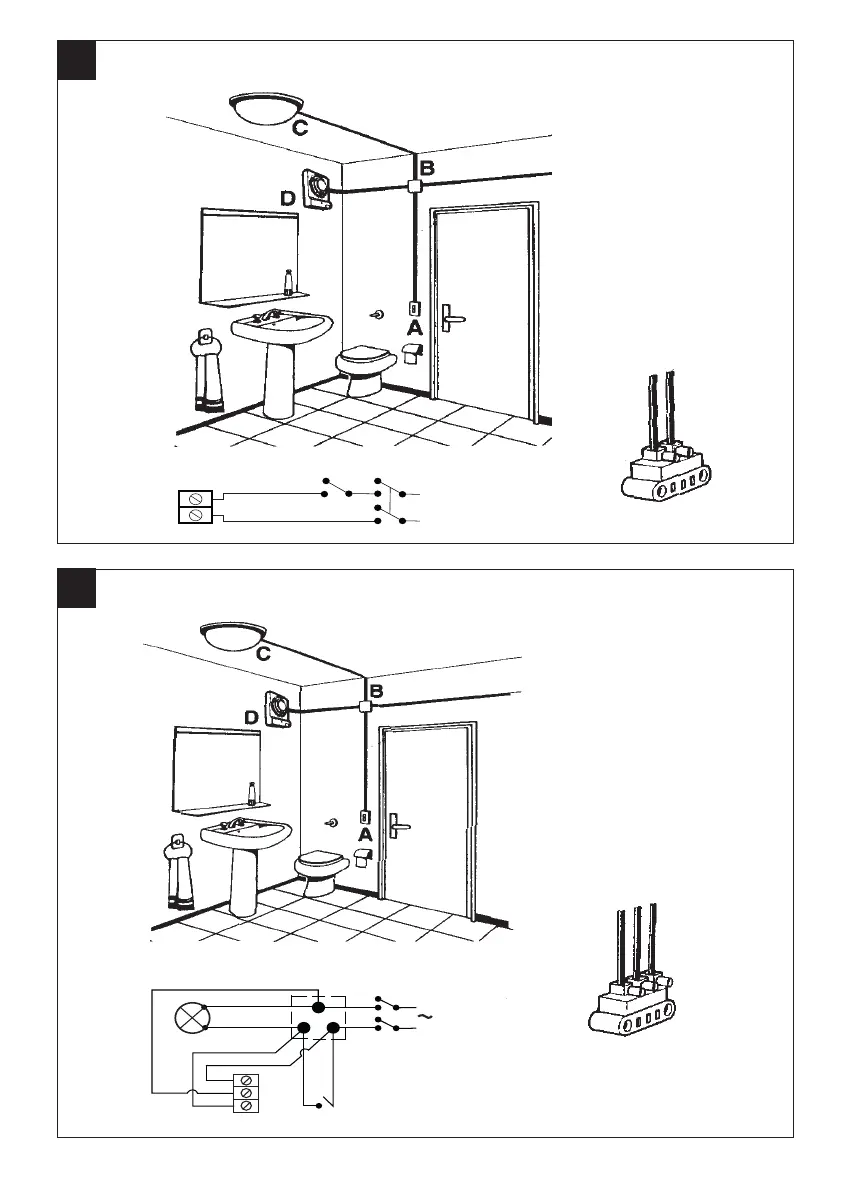

LOCALE CIECO CON SOLO ILLUMINAZIONE
BLIND ROOM WITH LIGHTING ONLY
LINEA
LINE
A) Interruttore
Switch
B) Cassetta di derivazione
Junction box
C) Corpo illuminante
Illuminating body
D) Morsettiera dell’apparecchio
Unit’s terminal strip
L
N
L
N
L
N
4
L
D
C
A
B
N
L
N
Timer
LINEA
LINE
LOCALE CIECO CON ILLUMINAZIONE E TIMER PER LA VENTILAZIONE
BLIND ROOM WITH LIGHTING AND VENTILATION TIMER
A) Interruttore
Switch
B) Cassetta di derivazione
Junction box
C) Corpo illuminante
Illuminating body
D) Morsettiera dell’apparecchio
Unit’s terminal strip
L
N
Timer
5
