23

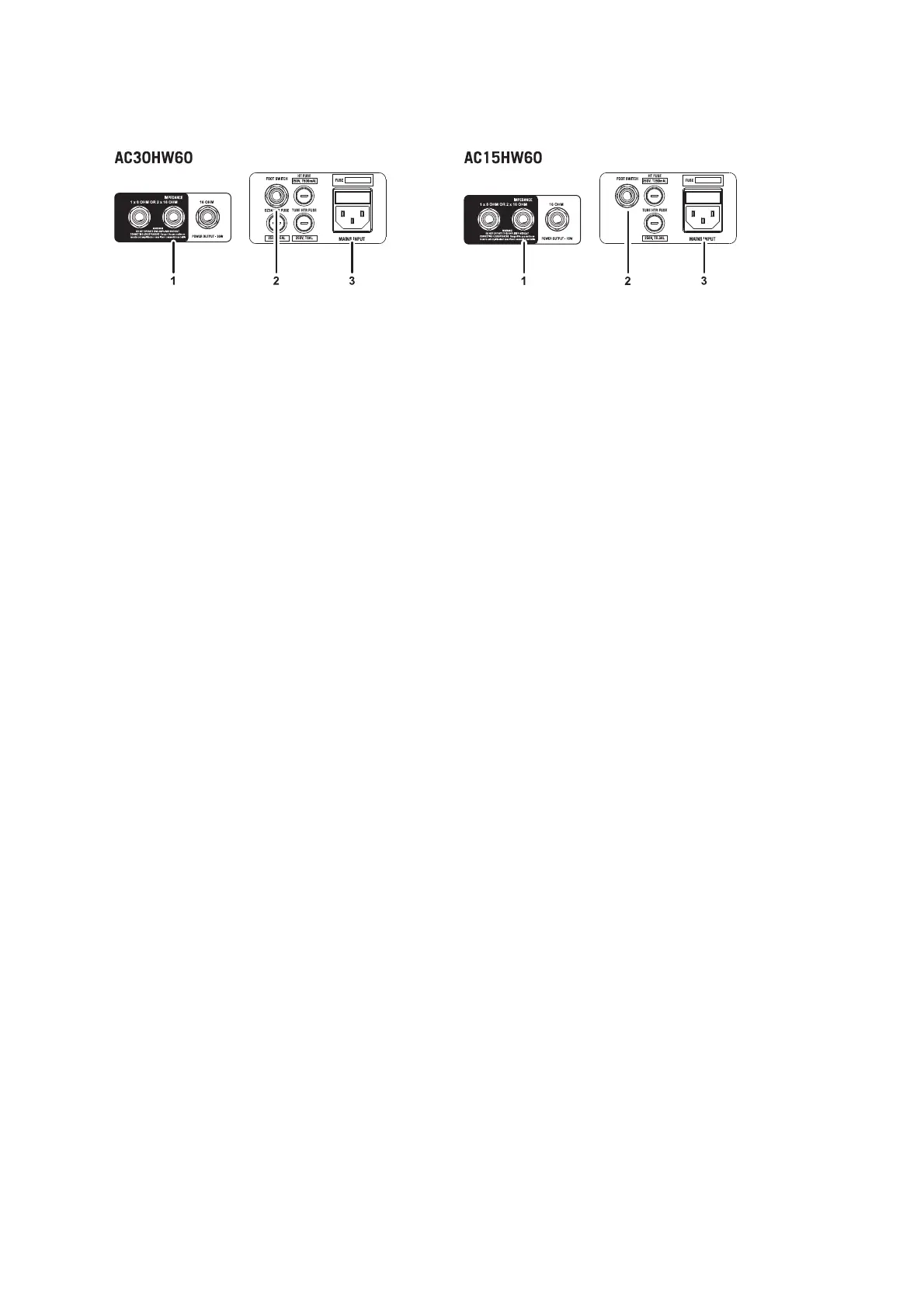

Rückseite
1. POWER OUTPUT-Buchsen
Buchsen zum Anschluss einer Erweiterungsbox und/oder einer externen Box.
16 Ohm-Lautsprecherbuchse
Hierüber schließen Sie den AC30HW60/AC15HW60 an den internen Lautsprecher oder eine 16 Ohm Box an.
8 Ohm-Lautsprecherbuchsen
Hierüber schließen Sie den AC30HW60/AC15HW60 an eine externe 8-Ohm-Box an oder an den internen
Lautsprecher und eine 16 Ohm Box.
WARNUNG!
Damit ihr System korrekt funktioniert, sollten Sie auf folgende Punkte achten.
a) Wenn Sie eine 16-Ohm-Erweiterungsbox verwenden, müssen die internen Lautsprecher sowie die Box
an die 8 Ohm-Buchsen angeschlossen werden.
b) Schließen Sie keine Lautsprecher mit weniger als 30 Watt (AC30HW60) bzw. 15 Watt (AC15HW60) Ein-
gangskapazität an. Andernfalls können die Lautsprecher zerstört werden—was nicht zu empfehlen ist!
c) Zum Anschluss einer externen Box brauchen Sie ein Lautsprecherkabel. Verwenden Sie hierzu bitte
keine abgeschirmten Instrumentenkabel—die dienen allein zum Anschluss Ihrer Gitarre.
d) Schalten Sie das Gerät aus, bevor Sie das Lautsprecherkabel anschließen. Andernfalls könnte der Ver-
stärker beschädigt werden.
e) Schalten Sie den Verstärker nie ohne angeschlossene Lautsprecher oder Box ein, sonst könnte er
beschädigt werden!
ACHTUNG!
Prinzipiell sollten alle Kabel, die Sie an den AC30HW60/AC15HW60 anschließen (bis auf die
Lautsprecherkabel) geschirmt und von guter Qualität sein. Verwenden Sie keine Kabel, die länger als 10
Meter sind.
2. FOOT SWITCH-Buchse
Zum Anschluss des im Lieferumfang enthaltenen „Egg“-Fußschalters, mit dem Sie den VIB/TREM-Effekt ein-
und ausschalten.
3. MAINS INPUT-Anschluss
Zum Anschluss des im Lieferumfang enthaltenen Netzkabels. Die zum Betrieb Ihres Verstärkers erforderliche
Netzspannung kann an der Rückseite eingestellt werden. Prüfen Sie, ob hier die korrekte Spannung einge-
stellt ist, bevor Sie irgendwelche Anschlüsse vornehmen oder den Verstärker einschalten. Bei Zweifeln wen-
den Sie sich an den für VOX autorisierten Fachhandel vor Ort.
