- 38 -

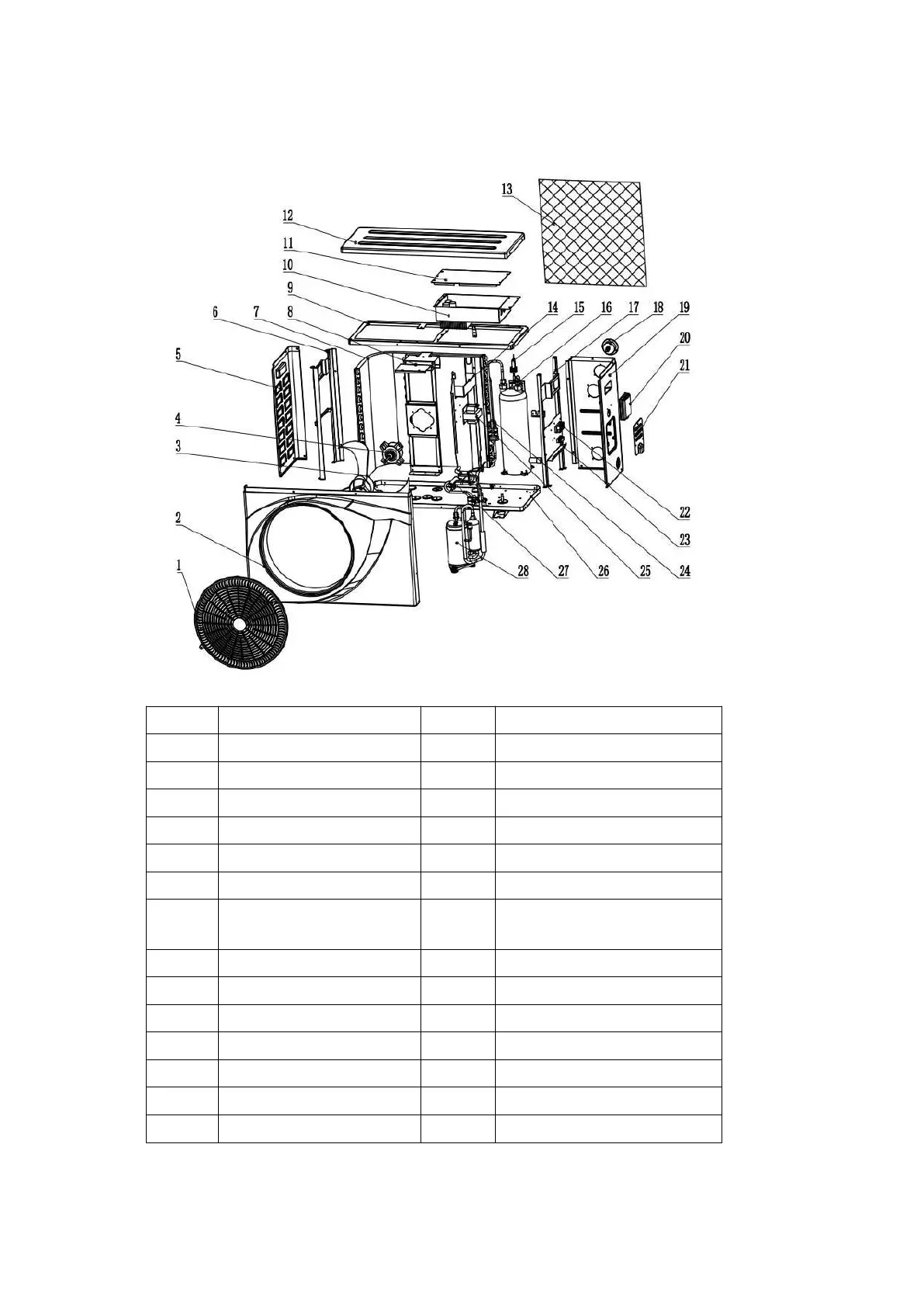

3.5 Warmtepomp Exploded View
No.
Onderdelen
No.
Onderdelen
1
Ventilator bescherming
15
Waterstroomschakelaar
2
Voorpaneel
16
Titanium warmtewisselaar
3
Ventilatorblad
17
Rechter structuur
4
Ventilatormotor
18
Manometer
5
Linker paneel
19
Rechter paneel
6
Linker structuur
20
Controlepaneel
7
Verdamper
21
Afdekking elektrische
aansluiting
8
Ventilatormotor frame
22
Elektrisch aansluitblok
9
Bovenste structuur
23
Elektrische kabelsteun
10
Deksel van elektrische kast
24
Elektronische expansieklep
11
Elektrische doos
25
Reactieve weerstand
12
Bovenklep
26
Onderste paneel
13
Kunststof net
27
Vierwegklep
14
Middenpaneel
28
Compressor
