Warm Audio BUS-COMP - Page 19

115
RoHS
GRD
FUSE 1A
AVIS
RISQUE DE CHOC ELECTRIOLE - NE PAS OUVRIE
WARNING
TO REDUCE RISK OF FIRE OR SHOCK
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
REMOVAL OF COVER WILL EXPOSE DANGEROUS VOLTAGES.
REFER SERVICE TO A QUALIFIED PERSONNEL ONLY.
RIGHT OUTPUT
SIDE
-
CHAIN INPUT
AC POWER
115/230V - AC 50/60Hz
LEFT OUTPUT
RIGHT INPUT LEFT INPUT
2 CHANNEL VCA
BUS COMPRESSOR
BUS
-
COMP
1 3
ANALOG OUTANALOG IN OPTICAL
IN 1
USB
WC OUT
MIDI
DC 9-16V 30W
IN 2
5
2 4 6
115
RoHS
GRD
FUSE 1A
AVIS
RISQUE DE CHOC ELECTRIOLE - NE PAS OUVRIE
WARNING
TO REDUCE RISK OF FIRE OR SHOCK
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
REMOVAL OF COVER WILL EXPOSE DANGEROUS VOLTAGES.
REFER SERVICE TO A QUALIFIED PERSONNEL ONLY.
RIGHT OUTPUT
SIDE
-
CHAIN INPUT
AC POWER
115/230V - AC 50/60Hz
LEFT OUTPUT
RIGHT INPUT LEFT INPUT
2 CHANNEL VCA
BUS COMPRESSOR
BUS
-
COMP
INPUT 1-8
EXP IN
INPUTS
1 3 5 7 9 11 13 15
2 4 6 8 10 12 14 16
MADE IN USA
WARNING:
DO NOT OPEN-RISK OF ELECTRIC SHOCK
DO NOT EXPOSE TO RAIN OR MOISTURE
NO USER SERVICEABLE PARTS INSIDE
REFER ALL SERVICING TO AUTHORIZED PERSONNEL
CAUTION
INPUT 9-16
SEND
EXT INSERT OUTPUT
MAIN MON
L
R
RETURN
RoHS
18

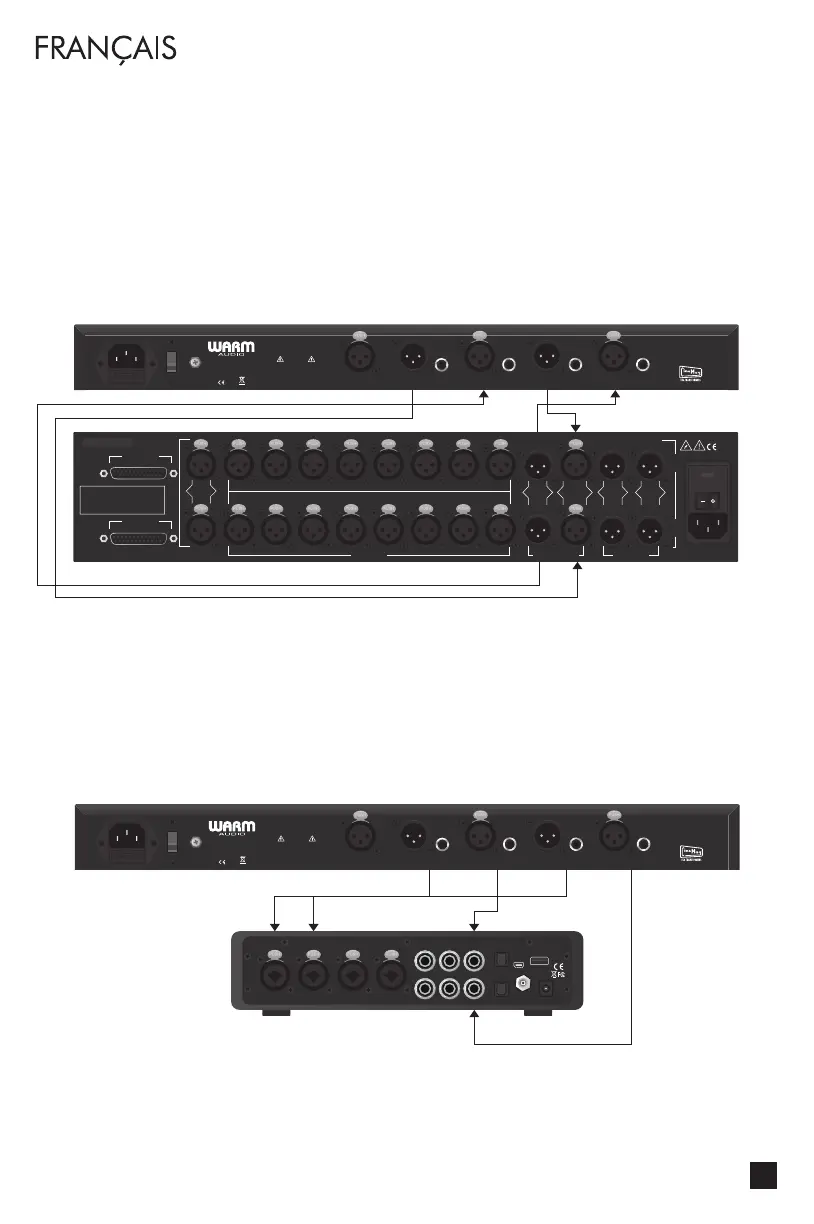

CONNEXIONS
A. SOMMATEUR
Sommateur ENVOIE GAUCHE vers ENTRÉE GAUCHE BUS-COMP
Sommateur ENVOIE DROITE vers ENTRÉE DROITE BUS-COMP
SORTIE GAUCHE BUS-COMP vers RETOUR GAUCHE du sommateur
SORTIE DROITE BUS-COMP vers RETOUR DROITE du sommateur
B. INTERFACE
Dans l'exemple ci-dessous, rappelez-vous simplement que les SORTIES BUS-COMP
vont aux ENTRÉES de l'interface et que les ENTRÉES BUS-COMP vont aux SORTIES de
l'interface. Votre interface nécessitera 2 ENTRÉES supplémentaires et 2 SORTIES
supplémentaires.
