Warm Audio BUS-COMP - Page 29

115
RoHS
GRD
FUSE 1A
AVIS
RISQUE DE CHOC ELECTRIOLE - NE PAS OUVRIE
WARNING
TO REDUCE RISK OF FIRE OR SHOCK
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
REMOVAL OF COVER WILL EXPOSE DANGEROUS VOLTAGES.
REFER SERVICE TO A QUALIFIED PERSONNEL ONLY.
RIGHT OUTPUT
SIDE
-
CHAIN INPUT
AC POWER
115/230V - AC 50/60Hz
LEFT OUTPUT
RIGHT INPUT LEFT INPUT
2 CHANNEL VCA
BUS COMPRESSOR
BUS
-
COMP
1 3
ANALOG OUTANALOG IN OPTICAL
IN 1
USB
WC OUT
MIDI
DC 9-16V 30W
IN 2
5
2 4 6
28
115
RoHS
GRD
FUSE 1A
AVIS
RISQUE DE CHOC ELECTRIOLE - NE PAS OUVRIE
WARNING
TO REDUCE RISK OF FIRE OR SHOCK
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
REMOVAL OF COVER WILL EXPOSE DANGEROUS VOLTAGES.
REFER SERVICE TO A QUALIFIED PERSONNEL ONLY.
RIGHT OUTPUT
SIDE
-
CHAIN INPUT
AC POWER
115/230V - AC 50/60Hz
LEFT OUTPUT
RIGHT INPUT LEFT INPUT
2 CHANNEL VCA
BUS COMPRESSOR
BUS
-
COMP
INPUT 1-8
EXP IN
INPUTS
1 3 5 7 9 11 13 15
2 4 6 8 10 12 14 16
MADE IN USA
WARNING:
DO NOT OPEN-RISK OF ELECTRIC SHOCK
DO NOT EXPOSE TO RAIN OR MOISTURE
NO USER SERVICEABLE PARTS INSIDE
REFER ALL SERVICING TO AUTHORIZED PERSONNEL
CAUTION
INPUT 9-16
SEND
EXT INSERT OUTPUT
MAIN MON
L
R
RETURN
RoHS

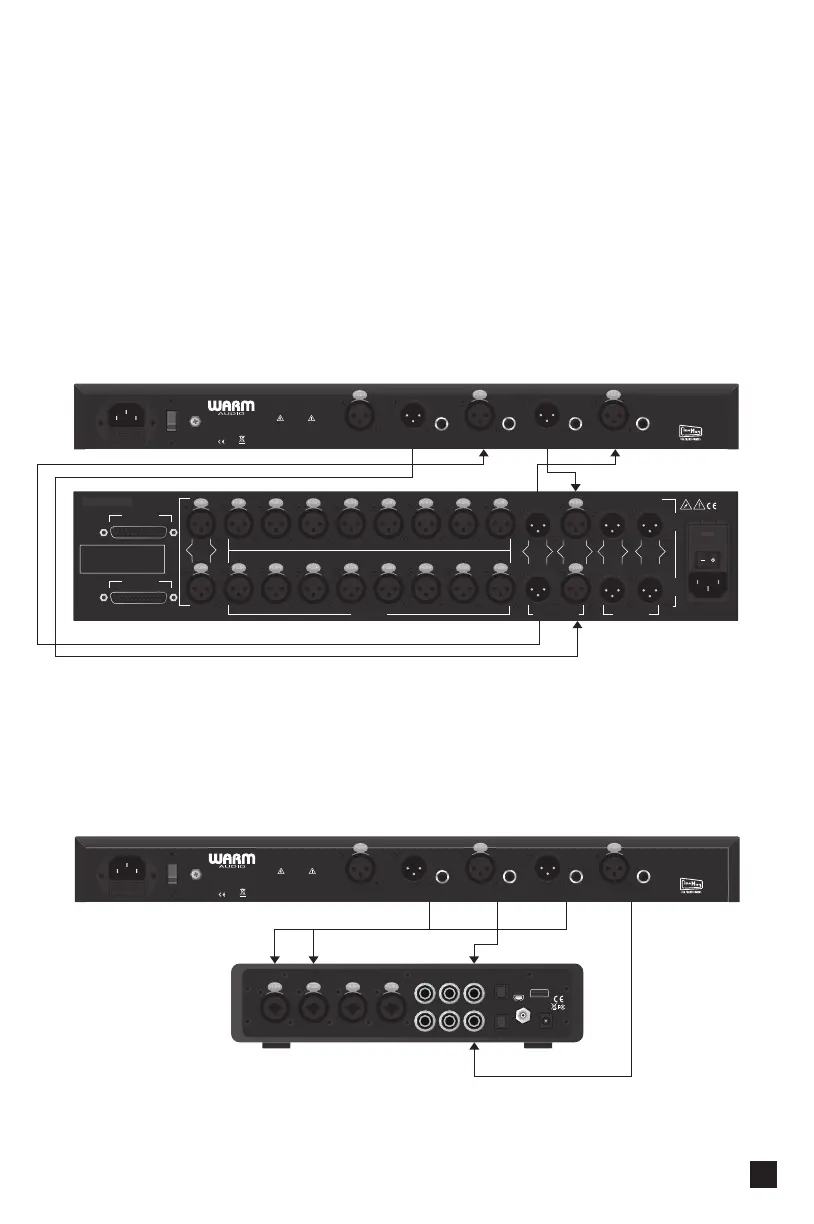

CONEXIONES
A. MEZCLADORA SUMADORA
ENVÍO IZQUIERDO de mezcladora sumadora a ENTRADA IZQUIERDA DE
BUS-COMP ENVÍO DERECHO de mezcladora sumadora a ENTRADA DERECHA DE
BUS-COMP
SALIDA IZQUIERDA DE BUS-COMP a RETORNO IZQUIERDO de mezcladora
sumadora SALIDA DERECHA DE BUS-COMP a RETORNO DERECHO de mezcladora
sumadora
B. INTERFAZ
En el ejemplo siguiente, simplemente recuerde que las SALIDAS de BUS-COMP van a
las ENTRADAS de la interfaz, y las ENTRADAS de BUS-COMP van a las SALIDAS de la
interfaz. Su interfaz requerirá 2 ENTRADAS adicionales y 2 SALIDAS adicionales.
ESPAÑOL
