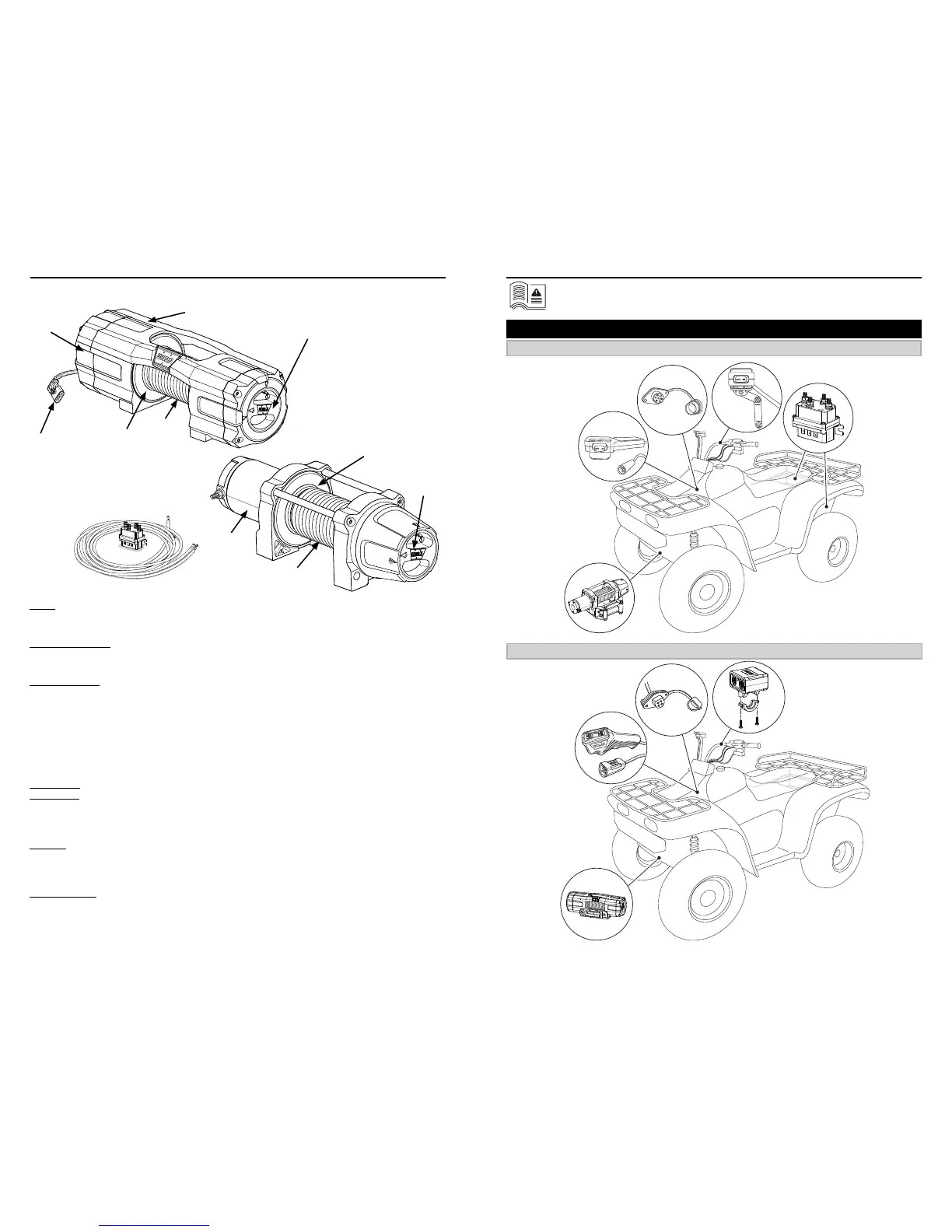

CONHEÇA O GUINCHO QUE ESTÁ USANDO
Para começar, familiarize-se com o guincho WARN® e com cada um dos seus componentes:
Motor:
O motor do guincho é acionado pela bateria do veículo. O motor fornece
energia para o mecanismo da engrenagem que gira o tambor do guincho e
enrola o cabo do guincho.
Tambor do guincho:
O tambor do guincho é o cilindro no qual a corda do guincho é alimentada. O
tambor é acionado pelo motor e pelo trem de acionamento. Sua direção pode
ser alterada usando o controle remoto.
Cabo do guincho:
O diâmetro e o comprimento do cabo de aço são determinados pelo design e
pela capacidade de carga do guincho. Enrolado em volta do tambor do guincho
e alimentado através do cabo-guia, o cabo é enrolado na extremidade para
aceitar o pino da forquilha do gancho.
O cabo sintético do guincho é feito com um material especial de polietileno
molecular ultra leve e oferece excelente força de tensão. Ele é revestido com
uretano de alta temperatura e equipado com um luva resistente ao calor na
primeira camada, para maior proteção. A grande exibilidade e o leve peso do
cabo sintético facilitam seu manuseio em campo.
Alavanca da
embreagem:
A embreagem permite ao operador desengatar manualmente o tambor
de enrolamento do trem de engrenagens, fazendo com que o tambor gire
livremente (conhecido como “livre movimentação”). Engatar a embreagem
“trava” o tambor do guincho novamente no trem de engrenagens.
Contator:
Usando a energia elétrica da bateria do veículo, as chaves do contator do
sistema de controle acionam o motor, permitindo ao operador mudar a direção
da rotação do tambor do guincho. * O contator do guincho AXON é integrado
ao motor do guincho.
Soquete remoto
(Guincho AXON)
:
O soquete remoto é onde o operador se conecta ao controle remoto com fio
para controlar o guincho.
Alavanca da
embreagem
Cabo
Tambor do
guincho
Motor
Tambor do
guincho
Alavanca da
embreagem
Contator (VRX apenas)
*Contator (integrado)
Motor
Cabo
Soquete
remoto
WARN INDUSTRIES
3
CONHEÇA OS COMPONENTES
ANTES DE COMEÇAR, reserve um momento para ler completamente todas as instruções
e informações de segurança antes de instalar e operar o guincho.
ETAPA 1: IDENTIFIQUE OS PONTOS DE MONTAGEM
VRX
AXON
