WARN INDUSTRIES
6

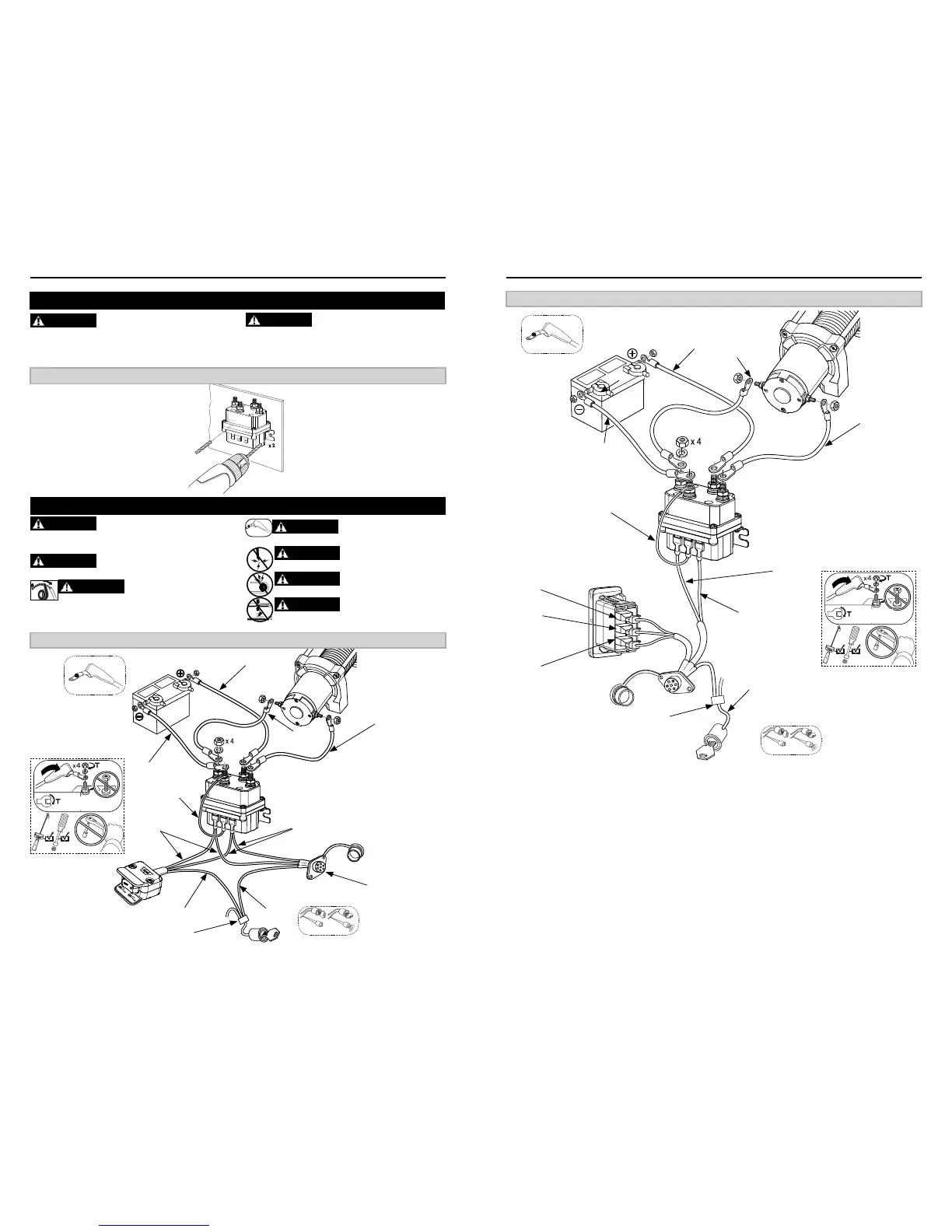

CONEXÕES ELÉTRICAS
ADVERTÊNCIA
Sempre coloque as capas de
terminal fornecidas nos  os e terminais.
ADVERTÊNCIA
Nunca passe cabos elétricos
por superfícies a adas.
ADVERTÊNCIA
Nunca passe cabos elétricos
perto de peças que esquentam.
ADVERTÊNCIA
Nunca passe os cabos
elétricos sobre os terminais da bateria.
ADVERTÊNCIA
Sempre retire joias e bijuterias e use
proteção para os olhos quando estiver fazendo conexões
de bateria.
ADVERTÊNCIA
Nunca passe cabos elétricos através
de ou perto de peças móveis.
ADVERTÊNCIA
Sempre isole e proteja todos
os terminais elétricos e  ações expostos.
ADVERTÊNCIA
Nunca monte o contator com
terminais elétricos tocando objetos de metal.
Azul
Vermelho
Preto
Preto
Verde
Vermelho
Amarelo
Soquete remoto
(opcional)
Vermelho
Marrom
VRX 25 / 35
ETAPA 5: INSTALAÇÃO DA FIAÇÃO DO EQUIPAMENTO
ADVERTÊNCIA
Sempre veri que, ao perfurar, se
a área está livre de tubulação  exível de combustível,
tanques de combustível, tubulação do freio,  ação
elétrica, etc.
ETAPA 4: MONTE O CONTATOR Guincho VRX apenas
/N
MCJO
3,6-3,9 Nm
32-34,5 lb-pol.
MONTAGEM DO CONTATOR GUINCHO VRX apenas
*Emenda de  o não incluída
WARN INDUSTRIES
7
CONEXÕES ELÉTRICAS
VRX 45
Preto
Azul
Vermelho
Preto
Preto
Verde
Vermelho
Amarelo
Preto
Verde
/N
MCJO
3,6-3,9 Nm
32-34,5 lb-pol.
Vermelho
Marrom
*Emenda de  o não incluída
