Cambio de cartuchos de filtro:
1. Cierre el agua en la válvula de suministro o la válvula principal que va a la casa.
2. Utilice la herramienta multifunción (Elemento6) para liberar el aire del sistema. Se
realiza al colocar la llave y desenroscar la válvula de alivio de presión (Elemen-
to5); consulte el DiagramaF.
3. Utilice la herramienta multifunción (Elemento6) para desenroscar el ensamblaje
del cabezal de OneFlow
®
+ (Elemento7) en sentido antihorario y retírelo de la
carcasa de OneFlow
®
+ como se muestra en el DiagramaG.
4. Retire el conector de salida (Elemento8) de la parte superior del cartucho de
reducción de sarro (TAC) de OneFlow
®
+; consulte el DiagramaD.
5. Utilice la herramienta multifunción (Elemento6) para retirar el cartucho de reduc-
ción de sarro (TAC) de OneFlow
®
+ (Elemento10) del cartucho de carbón/contra
sedimentos (Elemento9) como se muestra en el Diagrama H.
6. Retire el cartucho de carbón/contra sedimentos (Elemento 9) de la carcasa de
OneFlow
®
+ a mano.
7. Retire el nuevo cartucho de carbón/contra sedimentos de su empaque y colóquelo
cuidadosamente dentro de la carcasa de OneFlow
®
+ como se muestra en el
DiagramaB.
8. Inserte el cartucho de reducción de sarro (TAC) de OneFlow
®
+ nuevamente en
el centro del cartucho de carbón/contra sedimentos, y verifique que se selló cor-
rectamente como se muestra en el DiagramaC.
9. Inserte el conector de salida (Elemento8) en el puerto de salida y asegure nueva-
mente la parte superior del cartucho de reducción de sarro de OneFlow
®
+ como
se muestra en el Diagrama D.
10. Coloque el ensamblaje del cabezal nuevamente en la carcasa de OneFlow
®
+ con
la herramienta multifunción, al ajustar el ensamblaje principal en sentido horario,
como se muestra en el DiagramaE.
NO APRIETE EXCESIVAMENTE
11. Cierre la válvula de alivio de presión al ajustar en sentido antihorario, como se
muestra en el DiagramaF.
12. Abra el suministro de agua y verifique que no haya fugas.
1. Cuando la presión afluente exceda los 500kPa (70psi), debe instalarse una
válvula de límite de presión adecuada.
2. El rendimiento del producto depende de la calidad del agua que ingresa.
3. El sistema debe instalarse y mantenerse de acuerdo con las instrucciones del
fabricante, incluyendo el reemplazo de los cartuchos del filtro.
4. Verifique que todas las juntas tóricas estén bien lubricadas y libres de partículas
extrañas.
AVISO

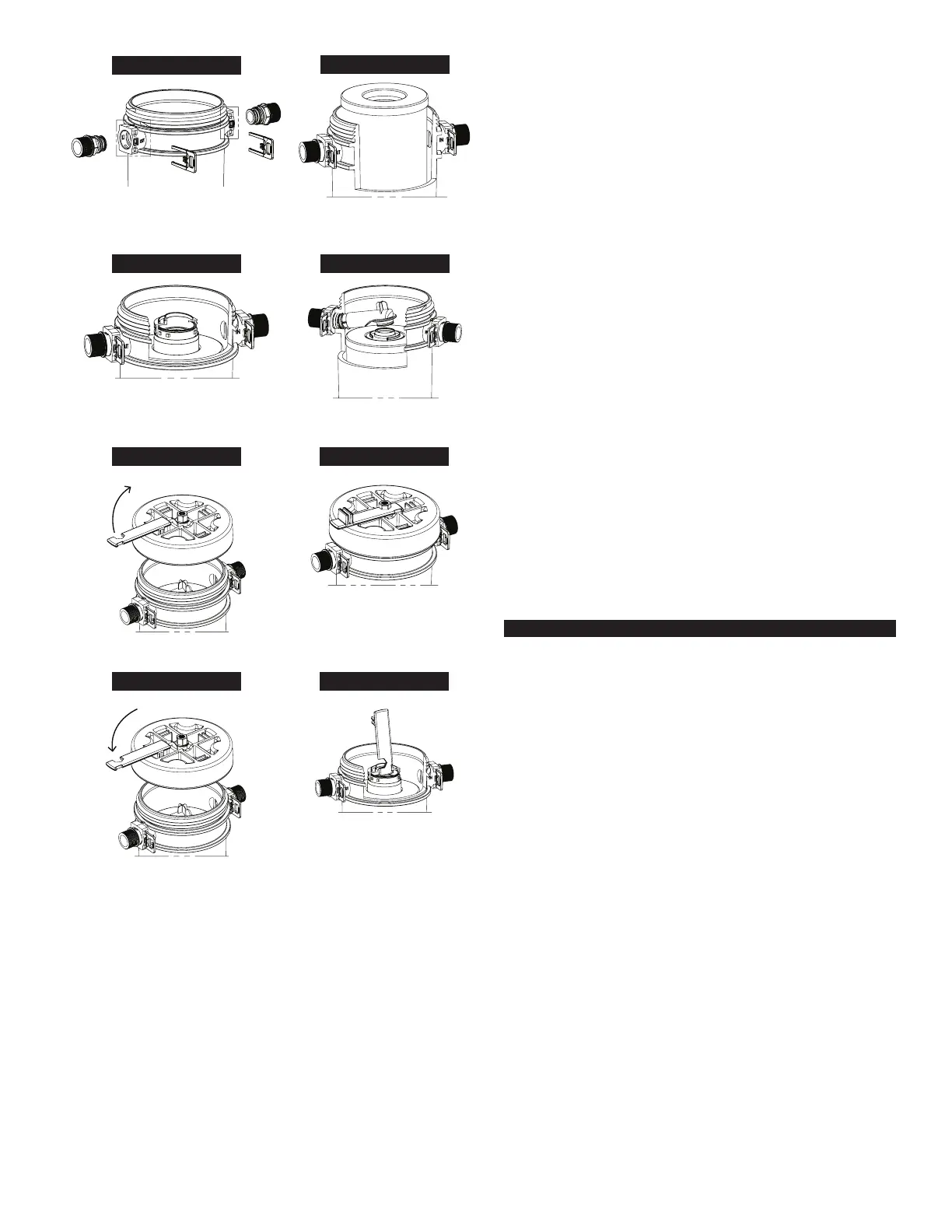

Diagrama A
Diagrama E Diagrama F
Diagrama G Diagrama H
Diagrama B
Diagrama C Diagrama D
CERRAR
ABRIR
