6
A. ANGULARES ACARTELADOS (SEGÚN SEAN NECESARIOS):
A1. Angulares acartelados de instalación rápida (I.R.)
A2. Angulares acartelados completamente ajustables (C.A.)
B. SOPORTES PARA JAMBAS (SEGÚN SEAN NECESARIOS):
B1. Soportes de instalación rápida (I.R.) para jambas
C. RODILLOS PARA RIEL (SEGÚN SEAN NECESARIOS):
C1. Rodillos para riel de vástago corto
D. BISAGRAS DE EXTREMO GRADUADAS:
D1. Bisagras de extremo graduadas sencillas (B.E.S.), antipellizcamiento
E. SECCIONES APILADAS:
E1. Sección superior
E2. Sección o secciones intermedias
E3. Segunda sección
E4. Sección inferior
F. ELEMENTOS DE FIJACIÓN SUPERIORES:
F1. Bases de los elementos de fijación superiores (con forma de L)
F2. Deslizadores de los elementos de fijación superiores (con forma de L)
G. SOPORTE DEL OPERADOR DE LA BARRA DE TRACCIÓN (PARA PUERTAS ACCIONA-
DAS POR TROLE):
G1. Soporte del operador de la barra de tracción
H. RIELES:
H1. Conjunto de riel horizontal izquierdo
H2. Conjunto de riel horizontal derecho
H3. Angular De Riel Horizontal Izquierdo
H4. Angular De Riel Horizontal Derecho
H5. Riel vertical izquierdo
H6. Riel vertical derecho
I. CONJUNTO DE RESORTES TORQUEMASTER PLUS®:
I1. Conjunto de buje del soporte central
I2. Conjunto del tubo de resortes (resorte sencillo o resortes dobles)
I3. Soporte de extremo izquierdo (solo resortes dobles)
I4. Soporte de extremo derecho
I5. Conjuntos de tambor para cable izquierdo y derecho
I6. Soporte guía (solo resorte sencillo)
J. PUNTAL(ES) (SEGÚN SE NECESITEN):
J1. Puntal (con forma de U)
J2. Puntal (asimétrico)
NOTA: Las ilustraciones que se muestran en esta página son representaciones generales de las piezas de la puerta. Es posible que cada modelo
específico de puerta tenga variaciones especiales.
E4.
E1.
E2.
E3.
I3.
A1.
H5.
C1.
F1.
F2.
G1.
I5.
I1.
I2.
F2.
F1.
H1.
H6.
A1.
I4.
H4.
H2.
I5.
B1. (Dispositivo de
instalación rápida)
B1.
I6.
A2.
B1.
A2.
J2.
J1.
A1. (Dispositivo
de instalación
rápida)
A2. (Dispositivo
completamente
ajustable)
H3.
D1.

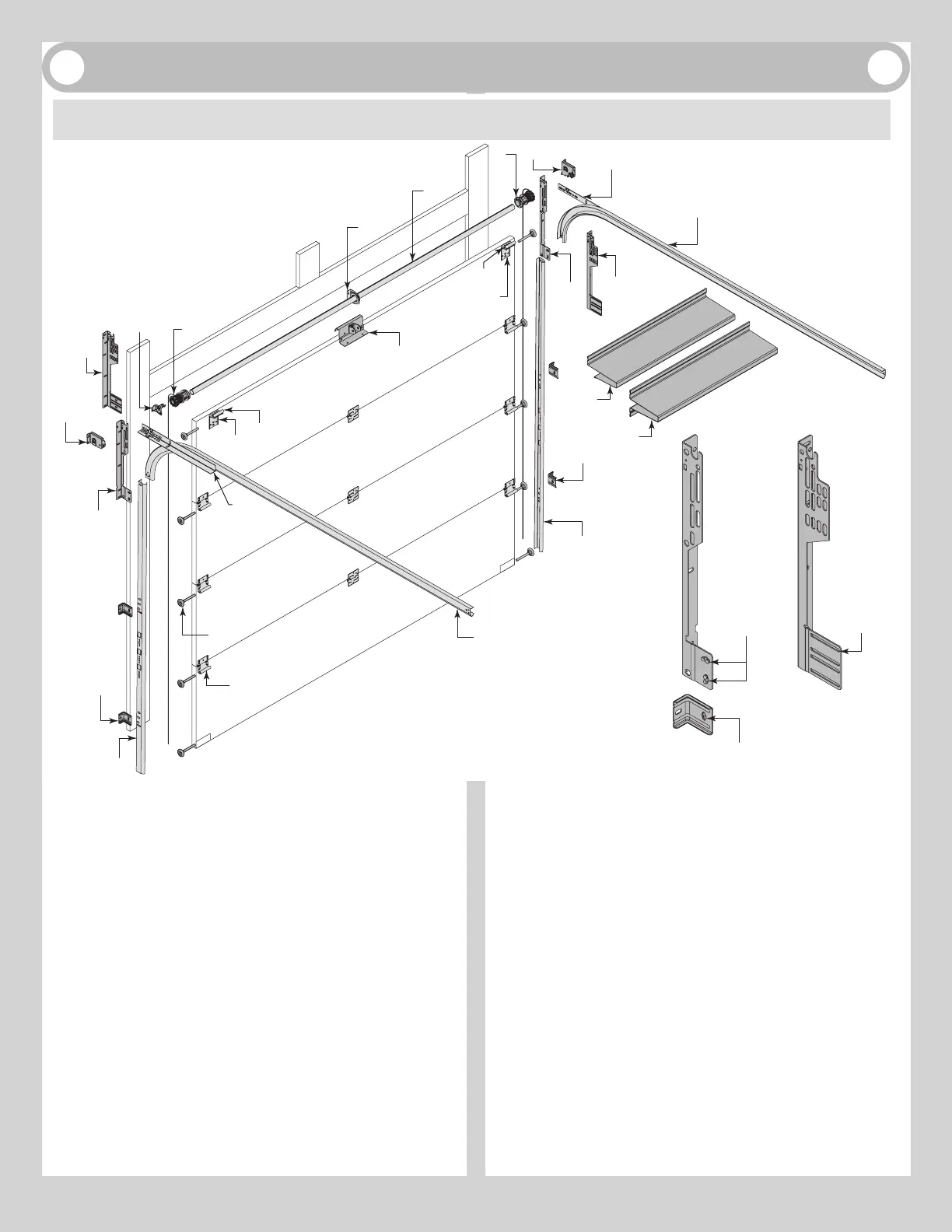

DESGLOSE DE PIEZAS
