27

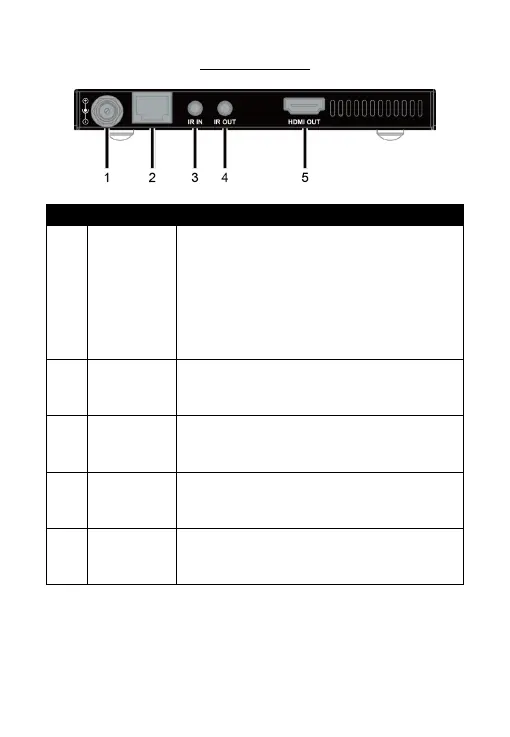

Panneau arrière
Réf.
Nom
Description
1
18 VCC
Branchez à l’adaptateur d'alimentation
fourni.
Remarque : brancher l’adaptateur
d'alimentation soit à l'émetteur ou au
récepteur alimente les deux unités. Un
seul adaptateur d'alimentation est requis
pour le 0E-HDMIEX4K4.
2
HDBT IN
(ENTRÉE
HDMI)
Raccordez à l’émetteur avec un câble
cat. 5e/6/7.
3
IR IN
(ENTRÉE
IR)
Branchement au récepteur IR fourni.
4
IR OUT
(SORTIE
IR)
Branchement à l'émetteur IR fourni.
5
HDMI OUT
(SORTIE
HDMI)
Branchement à un périphérique
d'affichage HDMI.
