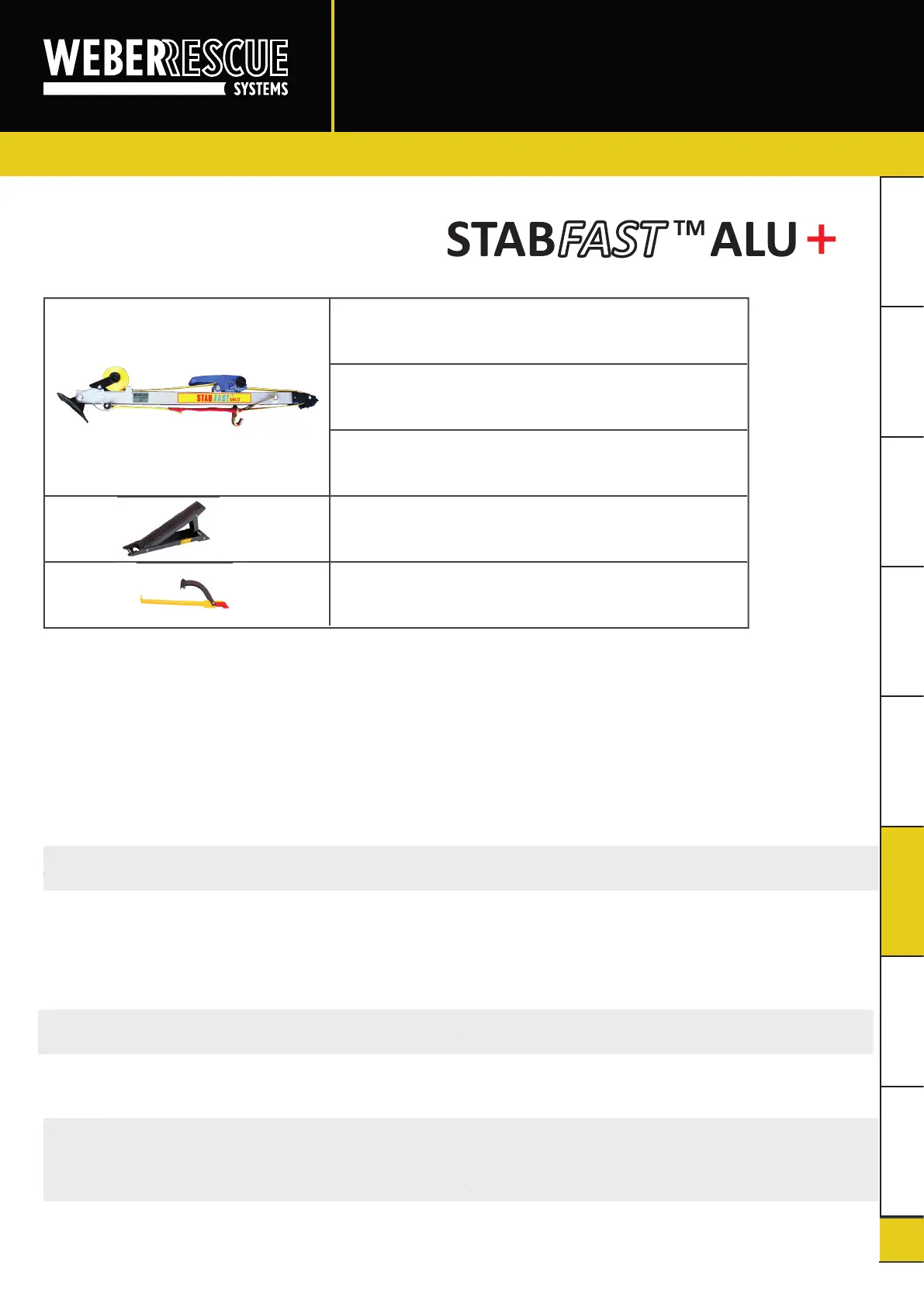

Sistema stabilizzatoreSTABFAST
TM
ALU
+
MANUALE
STABFAST
TM
ALU
+
Gamba stabilizzatrice completa di cinghia di tensionamento
verde da 6 m, moschettone e copertura protettiva rossa
Gamba stabilizzatrice completa di cinghia di tensionamento
gialla da 6 m, moschettone e copertura protettiva rossa
Gamba stabilizzatrice completa di cinghia di tensionamento blu
da 6 m, moschettone e copertura protettiva rossa
Cuneo regolabile
Lama a gancio
Funzionamento dei singoli componenti
Gamba stabilizzatrice
Telescopio Verificare che il bloccaggio del telescopio sia in posizione di blocco.
Estendere il telescopio dalla testa fino alla lunghezza desiderata. Fare scorrere il telescopio in dentro e in fuori finché
non si blocca.
Controllare il bloccaggio.
Cricchetto
Sbloccaggio Premere la maniglia interna e sollevarla di una posizione (pos. 2).
Tensione Muovere la maniglia verso l’alto e il basso.
Distensione Premere la maniglia interna e sollevarla di una posizione (pos. 3).
Muovere la maniglia verso l’alto e il basso.
ISTRUZIONI “DISTENSIONE”
Questa posizione funziona solo quando la cinghia è tesa.
Giro a vuoto Premere la maniglia interna e sollevarla di una posizione (pos. 4). Con la manopola, posizionare la cinghia di
tensionamento,a passaggio libero, in posizione orizzontale.
Bloccaggio Premere la maniglia interna e abbassarla completamente (pos. 1).
Cuneo regolabile
Sollevare la parte superiore. Piegare la gamba di supporto corta o lunga e posizionarla sul bloccaggio. Aprire l’occhiello di fissaggio spostando
il perno verso l’alto e inserire la cinghia di tensionamento.
ATTENZIONE
Accertarsi che la gamba di supporto sia completamente inserita nel blocco.
Lama a gancio
Aprire la staffa nera e agganciarla a un punto fisso.
*Posizionare la lama con la punta sulla lamiera. Invertire il manico.
ATTENZIONE
Durante l’operazione di taglio, fare sempre attenzione che la staffa non si allenti. Allargare il taglio ottenuto aiutandosi con il retro del manico.*
*ATTENZIONE
Durante questa operazione, la lama deve essere coperta dal cappuccio rosso.
La lama a gancio serve esclusivamente per realizzare incisioni. Nota bene: i movimenti laterali possono causare la rottura della punta. Per
allargare il taglio, utilizzare la parte posteriore del manico.
ISTRUZIONI “DISTENSIONE”ISTRUZIONI “DISTENSIONE”
Questa posizione funziona solo quando la cinghia è tesa.
Accertarsi che la gamba di supporto sia completamente inserita nel blocco.
Durante l’operazione di taglio, fare sempre attenzione che la staffa non si allenti. Allargare il taglio ottenuto aiutandosi con il retro del manico.*
Durante questa operazione, la lama deve essere coperta dal cappuccio rosso.
