StabilisatiesysteemSTABFAST
TM
ALU
+
HANDLEIDING
STABFAST
TM
ALU
+

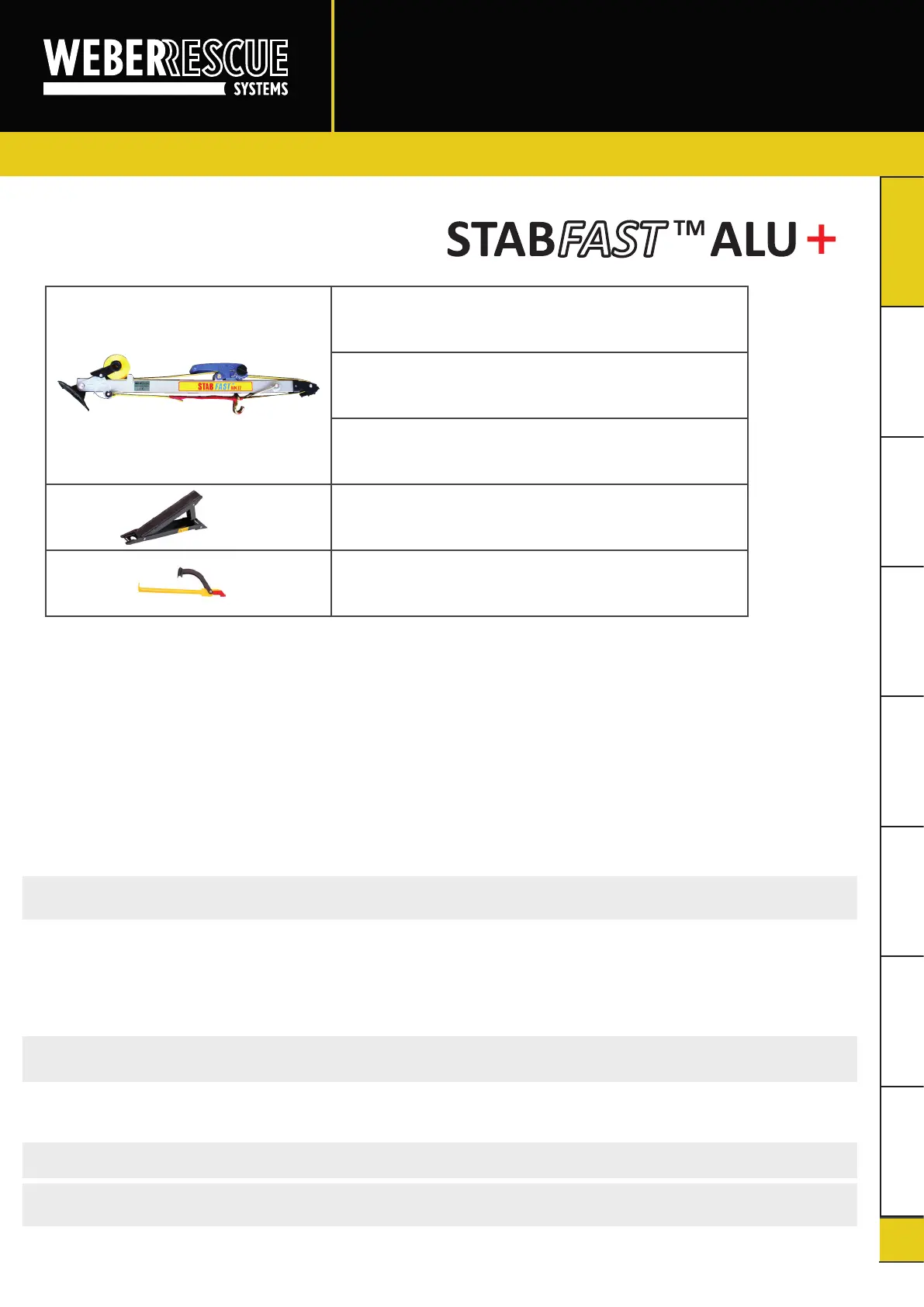

Stabilisatiepoot compleet voorzien van 6 mtr groene spanband,
vingerhaak en rode beschermhoes
Stabilisatiepoot compleet voorzien van 6 mtr gele spanband,
vingerhaak en rode beschermhoes
Stabilisatiepoot compleet voorzien van 6 mtr blauwe spanband,
vingerhaak en rode beschermhoes
Instelbare wig
Haakmes
Werking van de afzonderlijke onderdelen
Stabilisatiepoot
Telescoperen De vergrendeling van de telescoop controleren of deze naar beneden in lock positie staat.
De telescoop aan de kop uitschuiven tot de gewenste lengte.
De telescoop in- / uitschuiven totdat deze vergrendelt.
De vergrendeling controleren.
Ratel
Ontgrendelen De binnenste handgreep inknijpen en één positie omhoog brengen (stand 2).
Spannen De hangreep op en neer bewegen.
Ontspannen De binnenste handgreep inknijpen en 1 positie omhoog brengen (stand 3).
De handgreep op en neer bewegen.
AANWIJZING ‘ONTSPANNEN’
Deze stand werkt alleen wanneer er spanning op de spanband staat.
Vrijloop De binnenste handgreep inknijpen en 1 positie omhoog brengen (stand 4). Met knop de spanband, vrije doorloop, in
horizontaal stand plaatsen.
Vergrendelen De binnenste handgreep inknijpen en helemaal naar beneden brengen (stand 1).
Instelbare wig
De bovenzijde optillen. De korte of lange steunpoot uitklappen en tegen de blokkering plaatsen. Bevestigingsoog openen door pin naar
boven te bewegen en spanband invoeren.
ATTENTIE
Zekerstellen dat de steunpoot volledig tegen de blokkering geplaatst is.
Haakmes
De zwarte beugel uitklappen en achter een vast punt haken.
*Het mes met de punt op het plaatmateriaal plaatsen. Het heft omhalen.
ATTENTIE
Tijdens het snijden altijd opletten dat de beugel niet losschiet. De ontstane snede vergroten met behulp van de achterzijde van het heft.*
*ATTENTIE
Het mes moet bij deze handeling afgeschermd zijn met de rode afdekkap.
Het haakmes is uitsluitend bedoeld om inkepingen te maken. Let op: Zijdelingse bewegingen kunnen de punt doen afbreken. Het vergroten
van de snede geschiedt met behulp van de achterzijde van het heft.
Samenstelling
