10

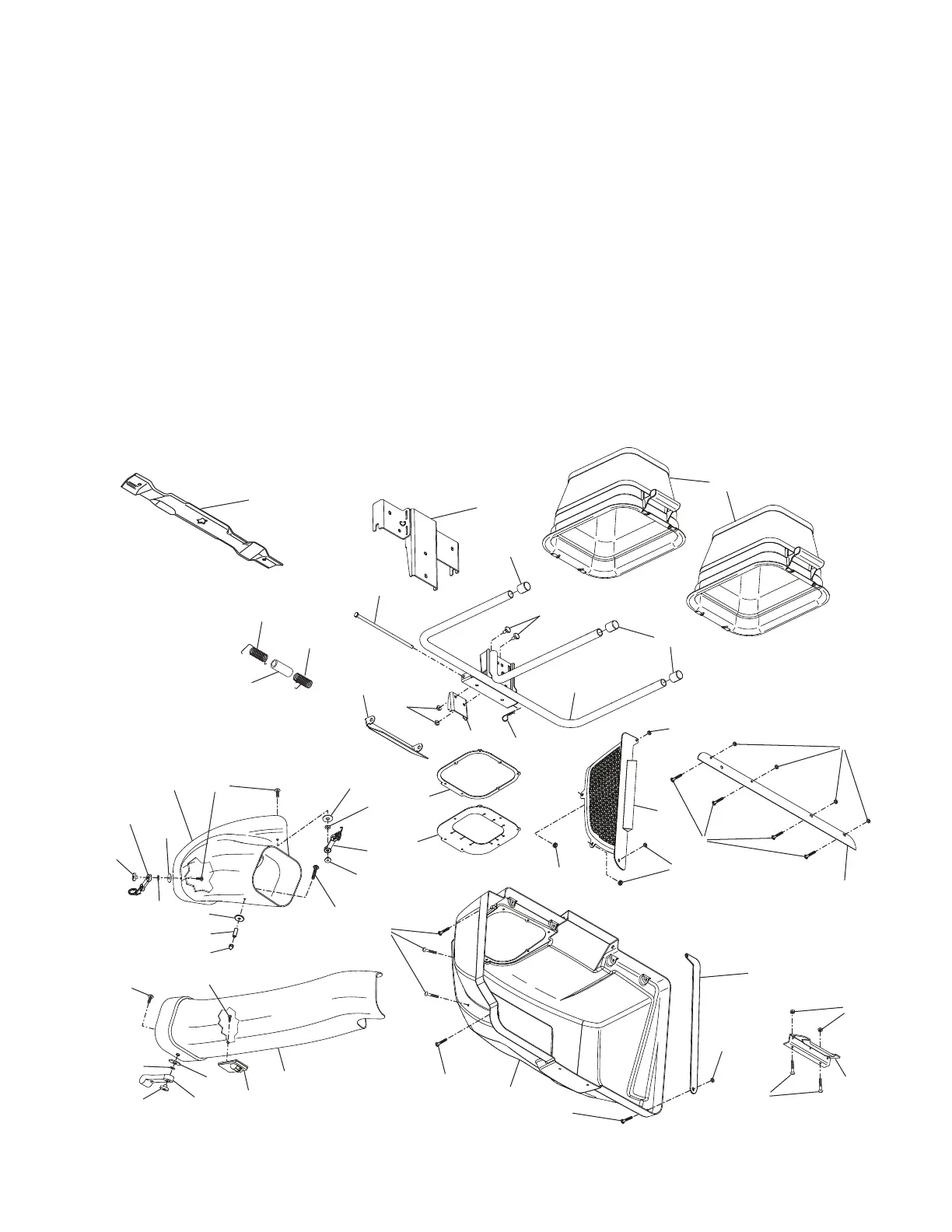

PIÈCES DE RECHANGE
RAMASSE-HERBE - NO. DE MODÈLE G30LRV (NO. DE PRODUIT 960 73 00-36)
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
2 532 06 91-80 Écrou auto-serrant #10-24
3 532 12 75-33 Grillage de couvercle
4 532 43 66-15 Couvercle (Y combris 3,38,39)
5 584 46 78-01 Glissière supérieure
6 818 02 10-08 Vis spéciale #10-14x1/2
7 532 13 09-33 Indicateur de sac de déchargement
8 532 08 71-75 Vis #10-24 x 1-1/8
9 532 05 27-84 Rondelle 3/16x3/4x16 Ja.
10 532 17 13-45 Entretoise fendue
11 532 06 08-67 Écrou borgne #10-24
12 810 07 10-00 Rondelle frein
13 532 10 98-08 Loquet de glissière
14 532 12 50-04 Axe du loquet
15 532 16 07-93 Crochet de loquet
18 532 43 64-53 Glissière inférieure
20 871 08 10-10 Vis #10-24 x 5/8
21 532 13 27-96 Ressort de couvercle C.G.
22 532 13 32-35 Entretoise de couvercle
23 532 13 29-83 Ressort de couvercle C.D.
24 581 55 51-02 Ensemble du support
26 532 12 46-70 Ressort de retenue
31 532 17 40-83 Chapeau de l’extrémité de tuyau
32 532 17 97-46 Cadre de ramasse-herbe
33 532 19 27-86 Goupille de charnière
34 532 44 20-65 Garniture de
35 532 43 68-10 Conteneur supérieur
38 532 13 08-95 Poignée de loquet de cou ver cle
39 532 15 50-42 Bande
40 532 41 92-73 Lame
101 532 44 20-65 Garniture
102 873 90 05-00 Écrou
103 532 44 21-04 Support
104 532 42 42-97 Boulon
105 532 44 25-26 Support
106 532 44 41-03 Support
- - 585 54 37-27 Manuel , ramasse-herbe, Anglais/Français
- -
585 54 37-46 Manuel, ramasse-herbe, Espagnol
REMARQUE: Toutes les dimensions de composant sont données
en pouce d'E.-U. - - 1 pouce = 25,4 mm.
2
20
20
38
105
106
24
40
32
33
21
23
9
7
12
14
13
22
31
31
104
103
35
101
34
26
102
39
2
20
20
4
20
20
6
2
5
2
2
2
3
9
10
11
9
12
15
14
8
12
14
15
18
9
20
