MONTAGE
SUPPORT D'ARRIÈRE
(Voir Fig. 1)
1
1. Déposer les quatre vis du couvercle arrière et les mettre de
côté.
2. Desserrer les deux vis du côté supérieur de deux tours
complets.
COMMENT ASSEMBLER L'EN SEM BLE
DE COUVERCLE A' L'ENSEMBLE DU
SUPPORT (Voir Fig. 3)
REMARQUE: Pour faciliter l’assemblage du couvercle au tracteur,
il est conseillé de demander l’aide d’une autre personne.
1. Soulevez et tournez le couvercle pour aligner le support du
couvercle avec de l’ensemble du support.
2. Glissez l’ensemble du couvercle vers le bas sur de sup port.
2
COUVERCLE
ARRIÈRE
VIS
VIS
VIS DU CÔTÉ
SUPÉRIEUR
VIS DU CÔTÉ
SUPÉRIEUR

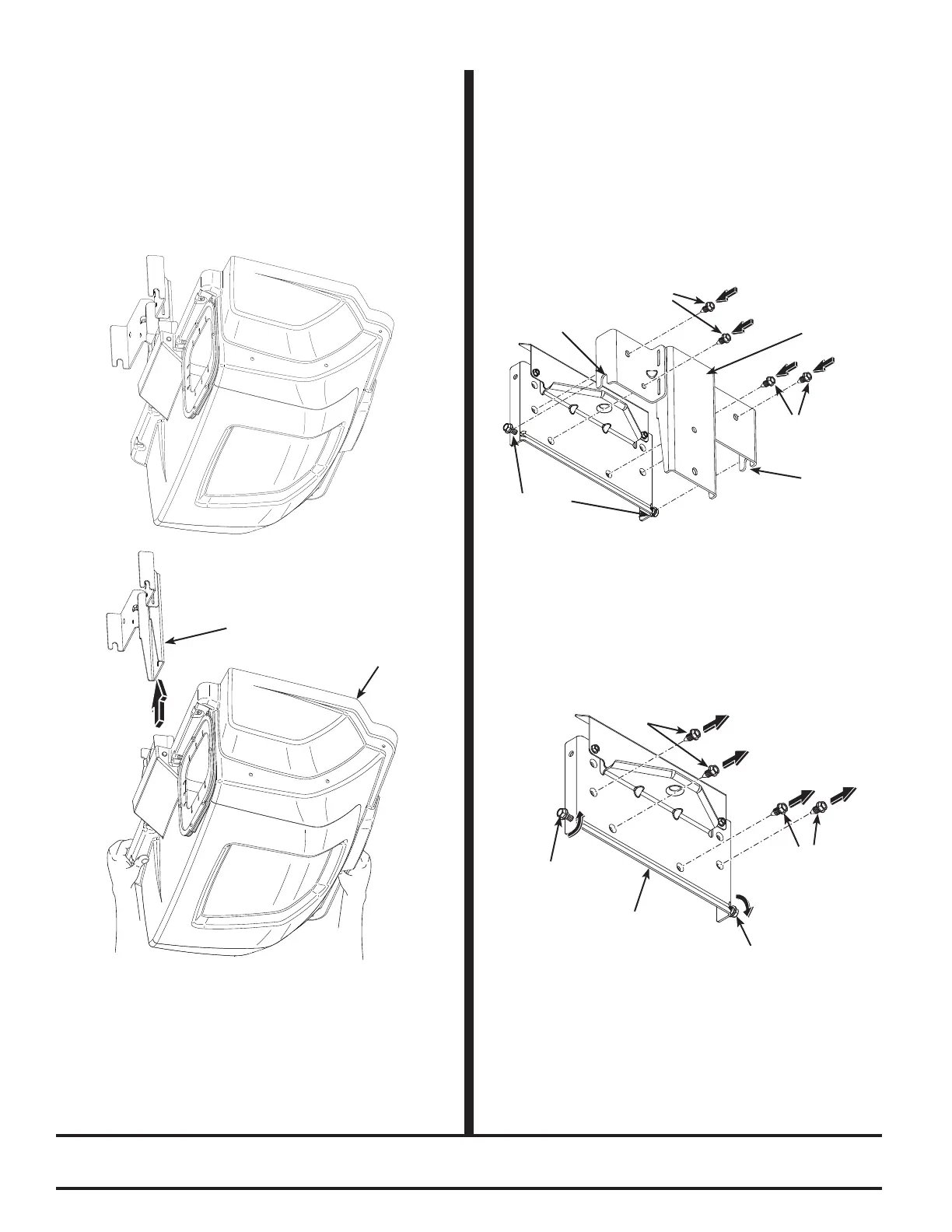

Fig. 1
Fig. 2
3. Glisser les fentes de l’ensemble de soutien par-dessus les
vis du côté supérieur.
4. Reposer les quatre vis par l’ensemble de soutien dans les
trous filetés du couvercle arrière et bien serrer.
5. Resserrer fermement les vis du côté supérieur.
6. La pose de l’ensemble de soutien de l’ensacheuse est ter-
minée.
VIS DU CÔTÉ
SUPÉRIEUR
ENSEMBLE
DU SUPPORT
FENTE DE
L'ENSEMBLE
DE SOUTIEN
FENTE DE
L'ENSEMBLE
DE SOUTIEN
VIS
VIS
ENSEMBLE
DU COU VER CLE
ENSEMBLE
DU SUPPORT
Fig. 3
