6
(_ Afin de r6aliser l'entretlen du moteur
Se r6f6rerau moded'emploidu moteur.
®
Soupape de vldenge de I'huile
• Enlever le bouchon et introduirs le tube de vidange.
- Afin d'ouvdrla soupape, appuyer Idgbrement, toumer en
sens contraire aux alguilles d'une montre et enlever.
• Arm de fermer la seupape, appuyer et toumer an sens
des aiguilles d'une montre.
• Enlever le tube de videnge et visser le bouchon.
1. Boochon
2. Tube de vidange
Mantenimiento del motor
Vea el manualdel motor:
Vdlvuta de purge del eceite
• Remover la caperuza e instalar el tube de purge.
• Para abdr la vdlvula, apretar ligeramente, girar en el
sentidocontra rioaldelas agujasdel relojy desenganchar.
Pare cerrar la vdlvula,apretar y girar en el sentido de las
agujes del reloj.
• Remover el tubo de purga e instalar la capemza.
1. Caperuza
2. Tubo de purga

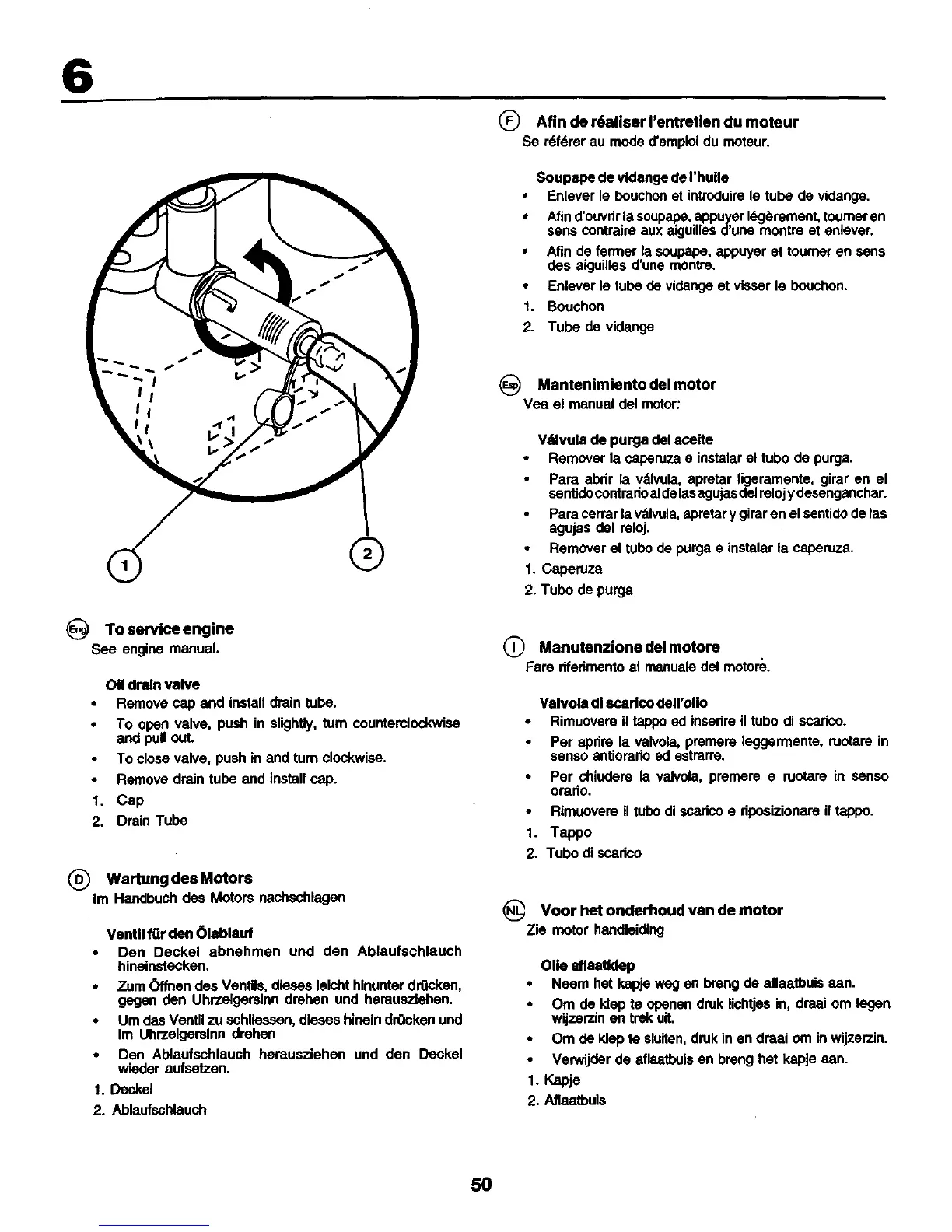

To service engine
See engine manual.
Oil drainvalve
• Removecap and installdraintube.
• To open valve, push in slightly,turn counterclockwise
and pull out.
To closevalve, pushin andtum clockwise.
• Removedraintube and installcap.
1. Cap
2. Drain Tube
(_ Wartung des Motors
Im Handbuchdes Motorsnachschlagen
Ventll flit den 61ablauf
• Den Deckel abnehmen und den Ablaufschlauch
hineinstankan.
• Zum Offnen des Ventils, dieses leicht hinunter drQckan,
gegen den Uhlzeigersinn drehen und hemusziehen.
• Um des Ventil zu schliessen, dieses hinein drOcken und
im Uhrzeigersinn drehen
• Den Ablaufschlauch hemusziehen und den Dankel
wieder aufsetzen.
1. Deckel
2. Ablaufschlauch
(_) Manutenzione del motore
Fare rifedmentoal manualedel motore.
Valvola di anadco dell'olio
• Rimuovere il tappe ed insedre il tube di scarico.
• Per apdre la valvola, premere leggermente, ruotare in
sanso antiorario ed estrsrre.
• Per chiudere la valvola, premere e ruotare in senso
orario.
• Rimuovere il tubo di scadco e dposizionare i! tappo.
1. Tappo
2. Tubo di scarico
Voor onderhoud de motor
bet van
Zie motorhandleiding
Olle aflaetldep
• Neem hetkapjewegen brengde aflaatbuisaan.
• Om de Idapte openendmk lichtjesin, draeiom tegen
wijze_in en trekuit.
• Om de klepte sluiten,drukin endraai om inwijzerzin.
• Venvijderde aflaatbuisen brenghet kapje aan.
1. Kapje
2. Aflaatbuis
50
