3
13
2
29
12
8
12
4
2
25
30
23
3
17
19
Tubo de Pesas
4
15
17
5
25
4
6
Lubrique
24
Lubrique
8
6

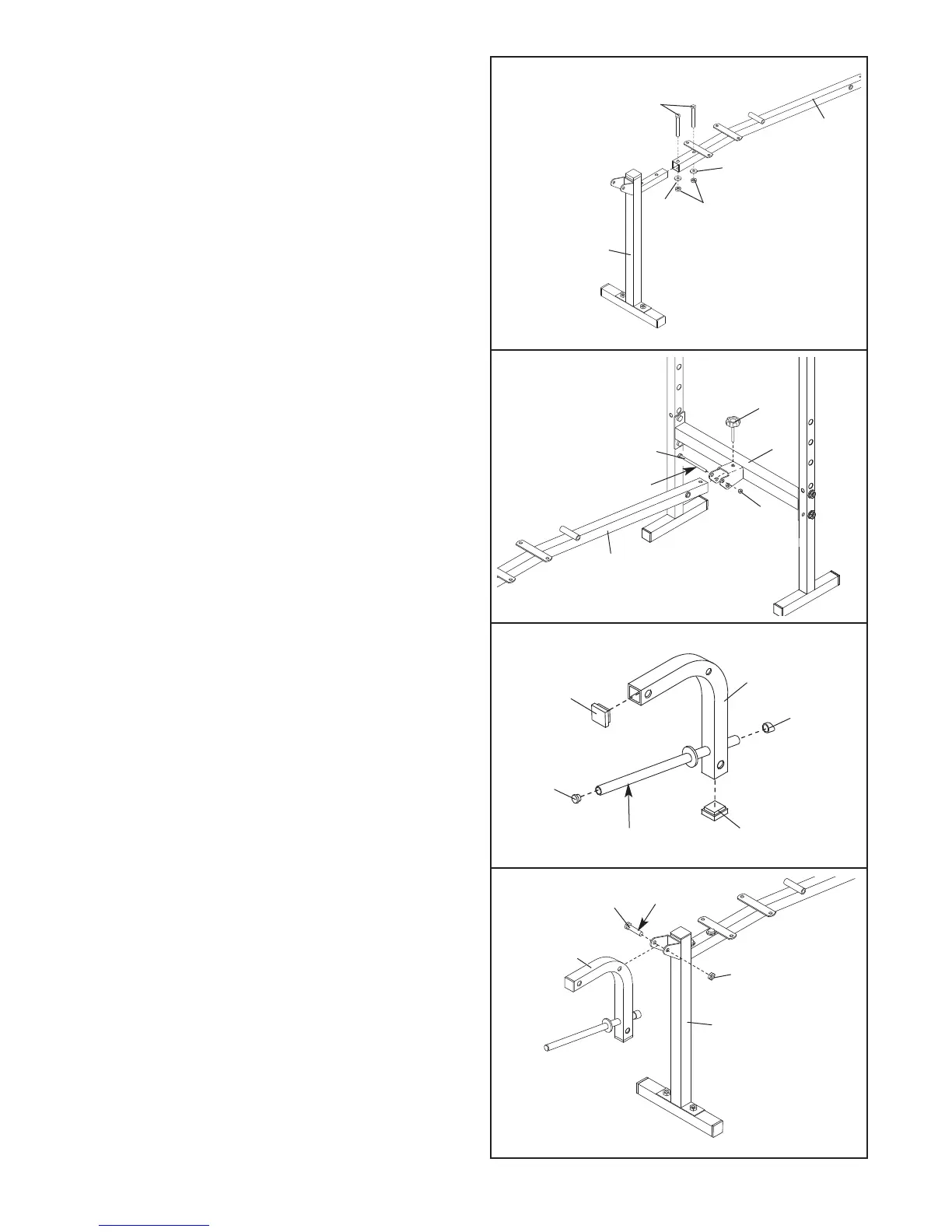

3. Conecte la Pata Delantera (8) al Marco (2) con
dos Pernos de Porte de M8 x 40mm (29), dos
Arandelas de M8 (12), y dos Contratuercas de
Nylon de M8 (13).
No apriete las Contratuercas
todavía.
4. Lubrique un Perno de M10 x 55mm (30) con
grasa. Conecte el Marco (2) a la serie superior de
orificios en el sujetador en la Barra Cruzada (3)
con el Perno y una Contratuerca de Nylon de M10
(25). No sobre apriete la Contratuerca; el Marco
debe poder pivotarse fácilmente.
Apriete la Perilla de Ajuste (23) dentro de la Barra
Cruzada (3) y el Marco (2).
5. Suavemente golpee una Tapa Interna Cuadrada
de 30mm (17) dentro de cada extremo de
Palanca de Pierna (4).
Suavemente golpee una Tapa Interna Redonda
de 25mm (19) dentro del extremo indicado del
tubo de pesas en la Palanca de Piernas (4).
Suavemente golpee la Tapa Redonda en Ángulo
de 25mm (15) al otro extremo del tubo de pesas.
6.
Lubrique el Perno de M10 x 60mm (24) con
grasa. Conecte la Palanca de Piernas (4) al suje
-
tador en la Pata Delantera (8) con el Perno y la
Contratuerca de Nylon de M10 (25).
No sobre
apriete la Contra-tuerca de Nylon; la Palanca
de Piernas debe ser fácil rotar
.
