Weider WEBE03820 Manual Del Usuario

9
10
10
9
4
18
18
7
7
8
5
22
20
20
22
6
27
27
9
9
9
26
5
28
7
1
2
Tubo Soldado
1
Pasador
25
26
10
11
21
2

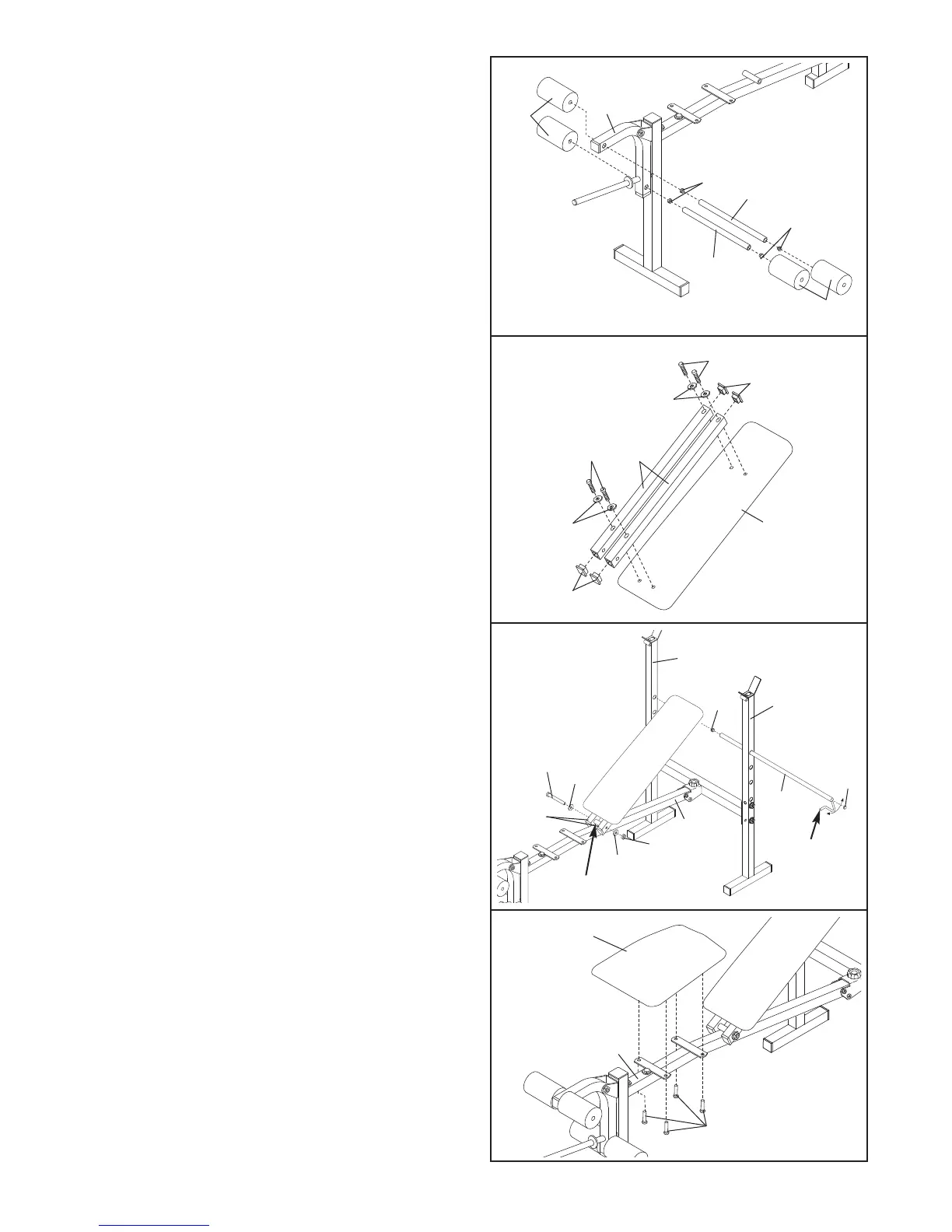

7. Suavemente golpee dos Tapas Internas Redon-
das de 19mm (9) dentro de cada Tubo de la
Almohadilla (10). Inserte los
Tubos de las
Almohadillas por los orificios en la Palanca de
Piernas (4). Deslice dos
Almohadillas de Espuma
(18) a cada de los Tubos de la Almohadilla.
8. Suavemente golpee dos Tapas Internas
Cuadradas de 25mm (27) dentro de cada de los
dos Tubos del Respaldo (5).
Conecte cada Tubo del Respaldo (5) al Respaldo
(6) con dos Tornillos de M6 x 38mm (22) y dos
Arandelas de M6 (20). No apriete los Tornillos
todavía.
9. Suavemente golpee una Tapa Interna Redonda
de 19mm (9) dentro de cada extremo de la Vara
de Soporte (7). Inserte la Vara de Soporte por un
juego de orificios en los Montantes Verticales (1).
Asegurese que el pasador esta en el lado indica-
do. Rote la Vara de Soporte a la posición tranca-
da, con el pasador envuelto alrededor del
Montante V
ertical.
Lubrique el Perno de M10 x 135mm
(28).
Conecte
los
T
ubos del Respaldo (5) al tubo soldado en el
Marco (2) con el Perno, dos Arandelas de M10
(26),
y una Contratuerca de Nylon de M10 (25).
No sobre apriete la Contratuerca de Nylon;
los
Tubos del Respaldo deben pivotar fácilmente.
Apriete los T
ornillos de M6 x 38mm (22) que
se usaron en el paso 8, y las Contratuercas de
Nylon de M8 (13) que se usaron en los pasos
1 a 3.
10. Conecte el Asiento (11) a los sujetadores en el
Marco (2) con cuatro Tornillos de M6 x 16mm (21).
