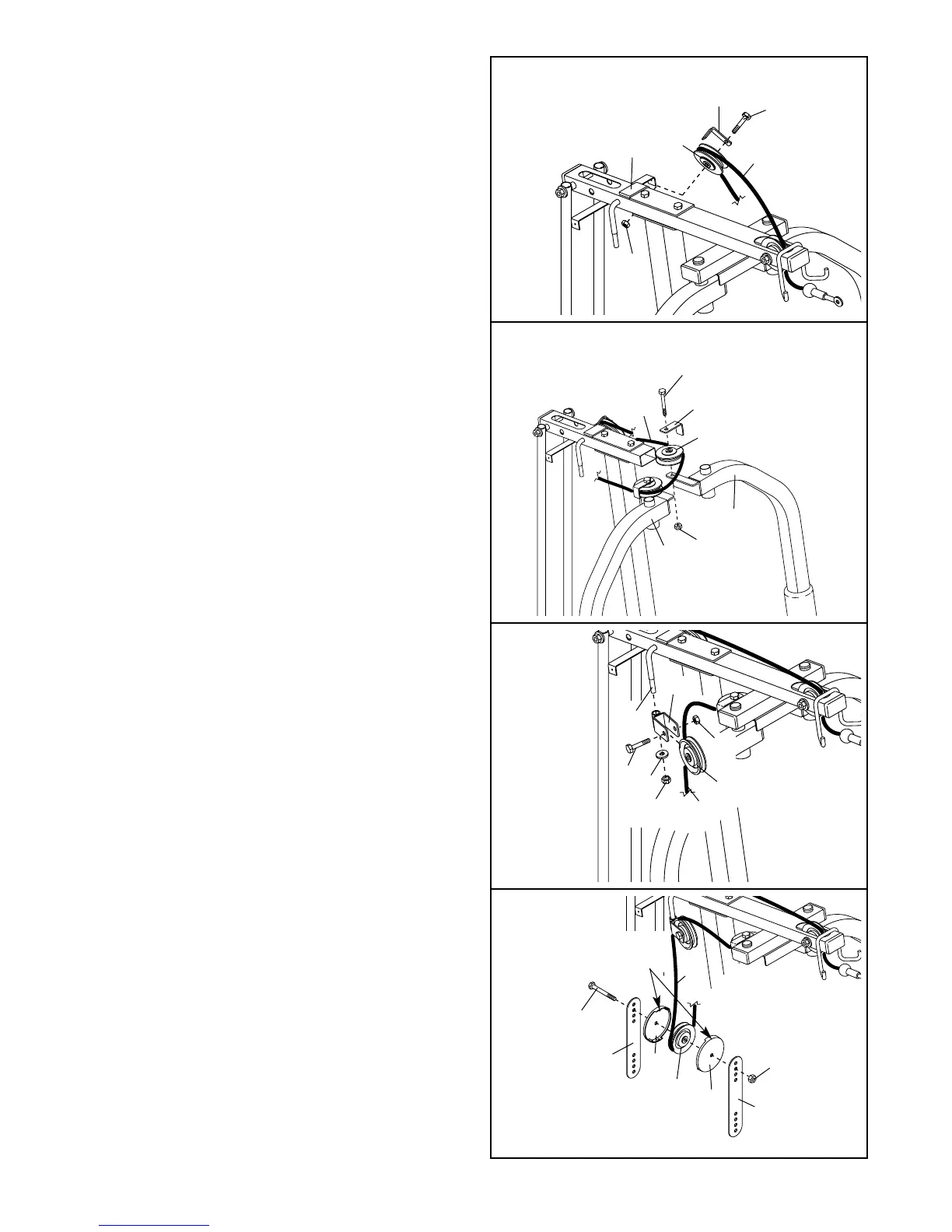

12. Fare passare il Cavo Alto (23) attorno alla
Puleggia a “V” (6). Attaccare la Puleggia a “V” ed
un Blocca Cavo Lungo (50) al sostegno indicato
sul Telaio Superiore (55) con un Bullone da M10
x 60mm (7) ed un Controdado in Nylon da M10
(21). Assicurarsi che il Ferma Cavo sia posi-
zionato per mantenere il Cavo nella scanalatu-
ra della Puleggia.
14. Arrotolare il Cavo Alto (23) intorno a una Puleggia
da 90mm (15). Attaccare la Puleggia al Sostegno
Puleggia (20) con un Bullone da M10 x 45mm
(88) e un Controdado in Nylon da M10 (21).
Attaccare il Sostegno Puleggia (20) al Telaio
Superiore (55) con una Rondella da M10 (9) e un
Controdado in Nylon da M10 (21).
13. Direzionare il Cavo Alto (23) attorno alla Puleggia
a “V” (6). Attaccare la Puleggia ed un Blocca
Cavo Lungo (50) al Braccio Farfalla Sinistro (47)
con un Bullone da M10 x 60mm (7) ed un
Controdado in Nylon da M10 (21). Assicurarsi
che il Ferma Cavo sia posizionato per manter-
nere i Cavo nella scanalatura della Puleggia.
Ripetere questa fase con il Braccio Farfalla
Destro (48).
12
55
23
7
50
21
6
13
14
7
6
50
21
23
47
48
20
21
88
21
9
15
23
55
15. Arrotolare il Cavo Alto (23) intorno a una Puleggia
da 90mm (15). Attaccare la Puleggia e un paio di
Copri Puleggia (40) alla seconda serie di fori dal-
l’alto delle due Piastre Puleggia (58) con un
Bullone da M10 x 52mm (12) e un Controdado in
Nylon da M10 (21). Assicurarsi che le linguette
piccole sui Copri Puleggia siano in alto.
15
21
58
12
40
40
15
23
Linguette
Piccole
58
