11

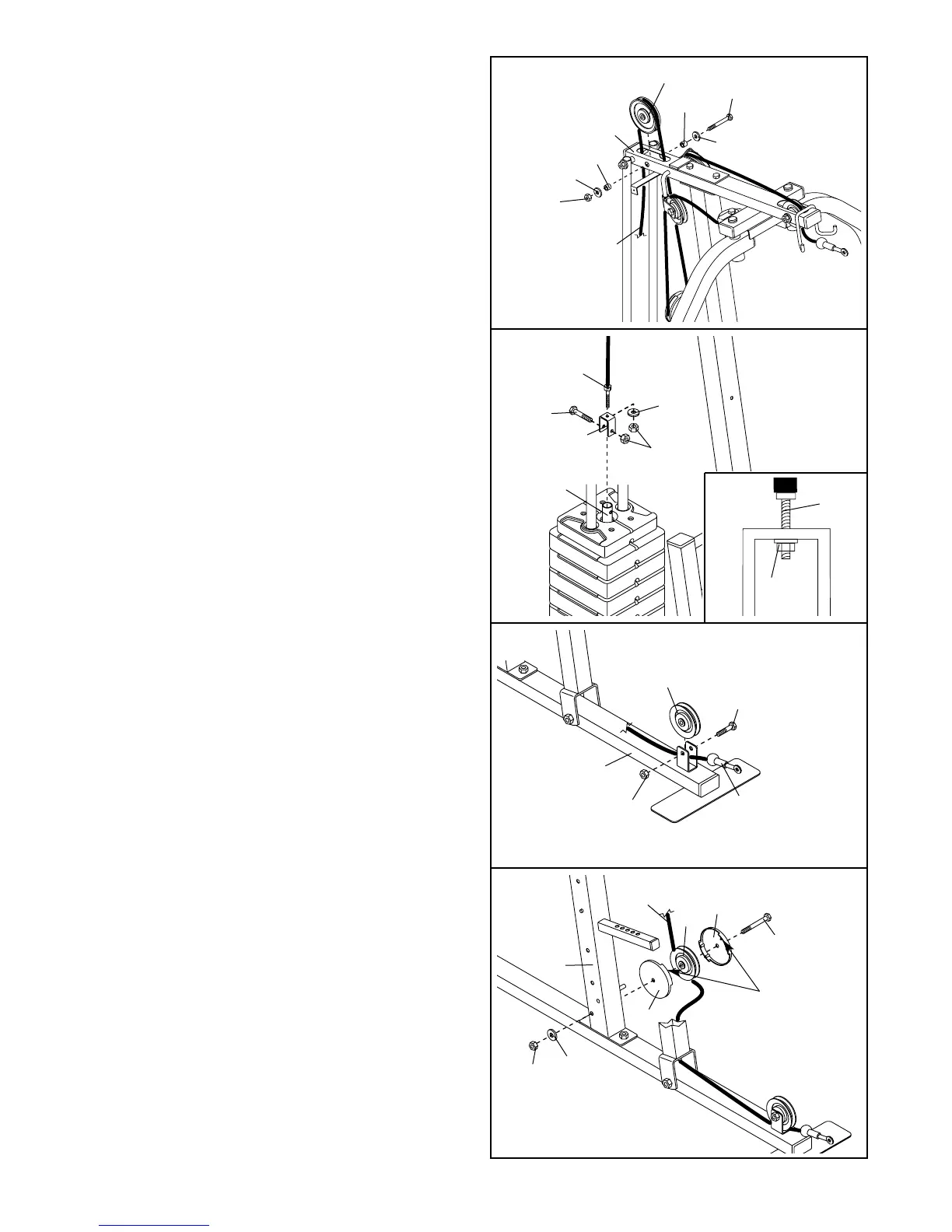

16. Infilare il Cavo Alto (23) attraverso il Telaio
Superiore (55), intorno alla Puleggia da 115mm
(74), e di nuovo attraverso il Telaio Superiore.
Attaccare la Puleggia all’interno del Telaio
Superiore con un Bullone da M10 x 75mm (76),
due Spaziatori da 17,5mm (77), due Rondelle da
M10 (9), e un Controdado in Nylon da M10 (21).
16
23
74
76
77
77
21
55
9
9
17. Attaccare il Cavo Alto (23) al Sostegno a “U” (57)
con una Rondella da M8 (70) e un Controdado in
Nylon da M8 (3). Nota: Non avvitare completa-
mente il Controdado in Nylon; fargli fare solo
due giri sull’estremità del Cavo, come mostra-
to nel disegno nel riquadro.
Attaccare il Sostegno a “U” (57) al Tubo Pesi (63)
con un Boulon da M8 x 45mm (66) con un
Controdado in Nylon da M8 (3). Non avvitare
completamente il Controdado in Nylon; il
Tubo Pesi deve poter girare con facilità.
17
23
23
66
63
57
70
3
3
19. Avvolgere il Cavo Basso (69) attorno alla Puleggia
da 90mm (15). Attaccare la Puleggia e due Copri
Puleggia (40) al foro inferiore del Montante
Anteriore (42) con un Bullone da M10 x 110mm
(64), una Rondella da M10 (9), e un Controdado in
Nylon da M10 (21). Assicurarsi che le linguette
larghe sui Copri Puleggia siano sul lato
mostrato.
18. Localizzare il Cavo Basso (69), che ha una
palla a ogni estremità. Posare il Cavo nel soste-
gno sulla Base (4). Attaccare un Puleggia da
90mm (15) all’interno del sostegno con un
Bullone da M10 x 45mm (88) e un Controdado in
Nylon da M10 (21).
18
19
21
69
15
4
88
21
69
15
64
40
Linguette
Larghe
40
42
9
