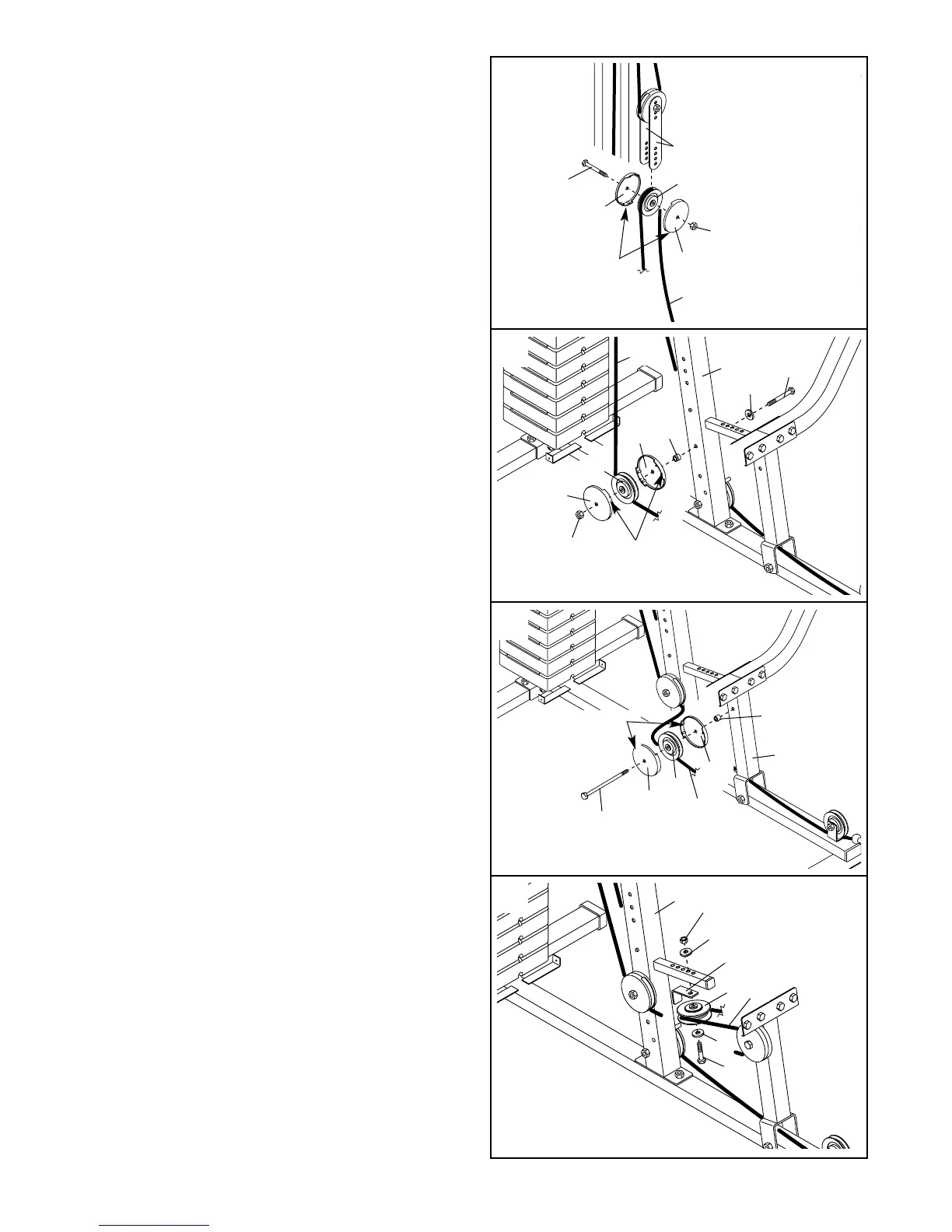

20. Arrotolare il Cavo Basso (69) intorno a una
Puleggia da 90mm (15). Attaccare la Puleggia e
un paio di Copri Puleggia (40) alla seconda serie
di fori dal basso delle due Piastre Puleggia (58)
con un Bullone da M10 x 52mm (12) e un
Controdado in Nylon da M10 (21). Assicurarsi
che le linguette piccole sui Copri Puleggia
siano in basso.
20
12
40
69
Linguette
Piccole
15
21
58
40
21. Direzionare il Cavo Basso (69) attorno alla
Puleggia da 90mm (15). Attaccare la Puleggia e
due Copri Puleggia (40) al foro superiore del
Montante Anteriore (42) con un Bullone M10 x
115mm (87), una Rondella M10 (9), un Spaciatore
Spesso da M10 (81), e un Controdado in Nylon da
M10 (21). Assicurarsi che le linguette larghe
sui Copri Puleggia siano sul lato mostrato.
23. Arrotolare il Cavo Basso (69) intorno a una
Puleggia a ”V” (6). Attaccare la Puleggia e il
Blocca Cavo Lungo (50) al secondo foro dall’e-
stremità del tubo sul Montante Anteriore (42) con
un Bullone da M10 x 80mm (8), due Rondelle da
M10 (9), e un Controdado in Nylon da M10 (21).
22. Arrotolare il Cavo Basso (69) intorno a una
Puleggia da 90mm (15). Attaccare la Puleggia e
un paio di Copri Puleggia (40) al Telaio Press (17)
con un Bullone da M10 x 135mm (75) e uno
Spaziatore Spesso da M10 (81). Assicurarsi che
le linguette piccola sui Copri Puleggia siano
sul lato mostrato.
21
22
23
Linguette
Larghe
15
69
87
40
81
9
40
21
42
Linguette
Piccole
75
40
40
17
81
15
69
42
50
6
9
8
21
9
69
