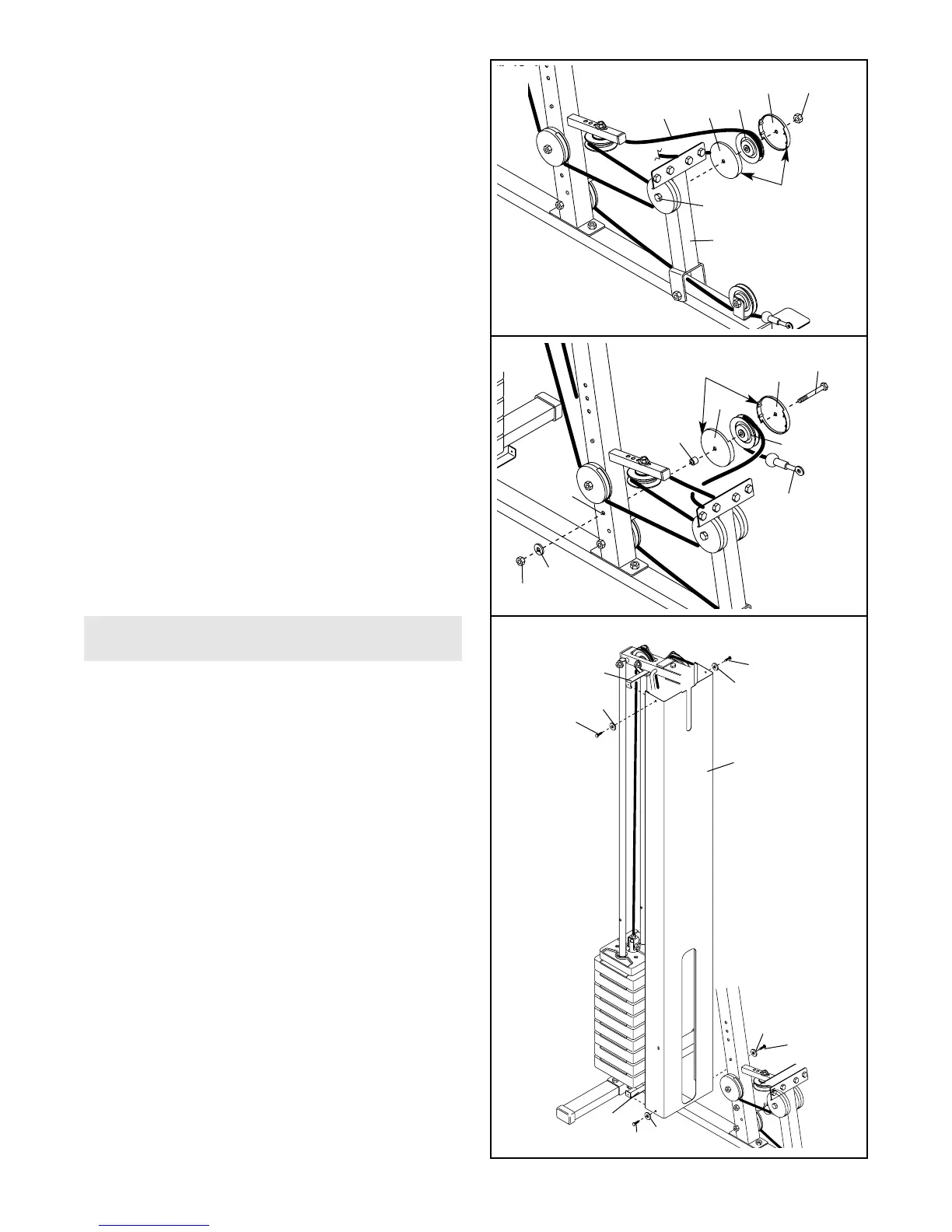

25. Arrotolare il Cavo Basso (69) intorno a una
Puleggia da 90mm (15). Attaccare la Puleggia e
un paio di Copri Puleggia (40), e uno Spaziatore
Grande (79) al foro centrale sul Montante
Anteriore (42) con un Bullone da M10 x 120mm
(85), una Rondella da M10 (9), e un Controdado
in Nylon da M10 (21). Assicurarsi che le linguet-
te larghe sui Copri Puleggia siano sul lato
mostrato.
25
Linguette
Larghe
42
21
79
40
15
69
40
85
9
24. Arrotolare il Cavo Basso (69) intorno a una
Puleggia da 90mm (15). Attaccare la Puleggia e
un paio di Copri Puleggia (40) al Telaio Press (17)
con un Bullone da M10 x 135mm (75) utilizzato
nella fase 22, e un Controdado in Nylon da M10
(21). Assicurarsi che le linguette larghe sui
Copri Puleggia siano sul lato mostrato.
24
Linguette
Larghe
40
69
40
15
21
17
75
26. Attaccare lo Schermo (59) al sostegno sul Tealaio
Superiore (55) con due Rondelle da M6 (78) e
due Viti da M6 x 16mm (18). Attaccare lo
Schermo al sostegno sulla Base (4) con altre due
Rondelle da M6 e due Viti da M6 x 16mm.
Montaggio Sedile
26
18
55
18
59
78
78
4
18
78
18
78
