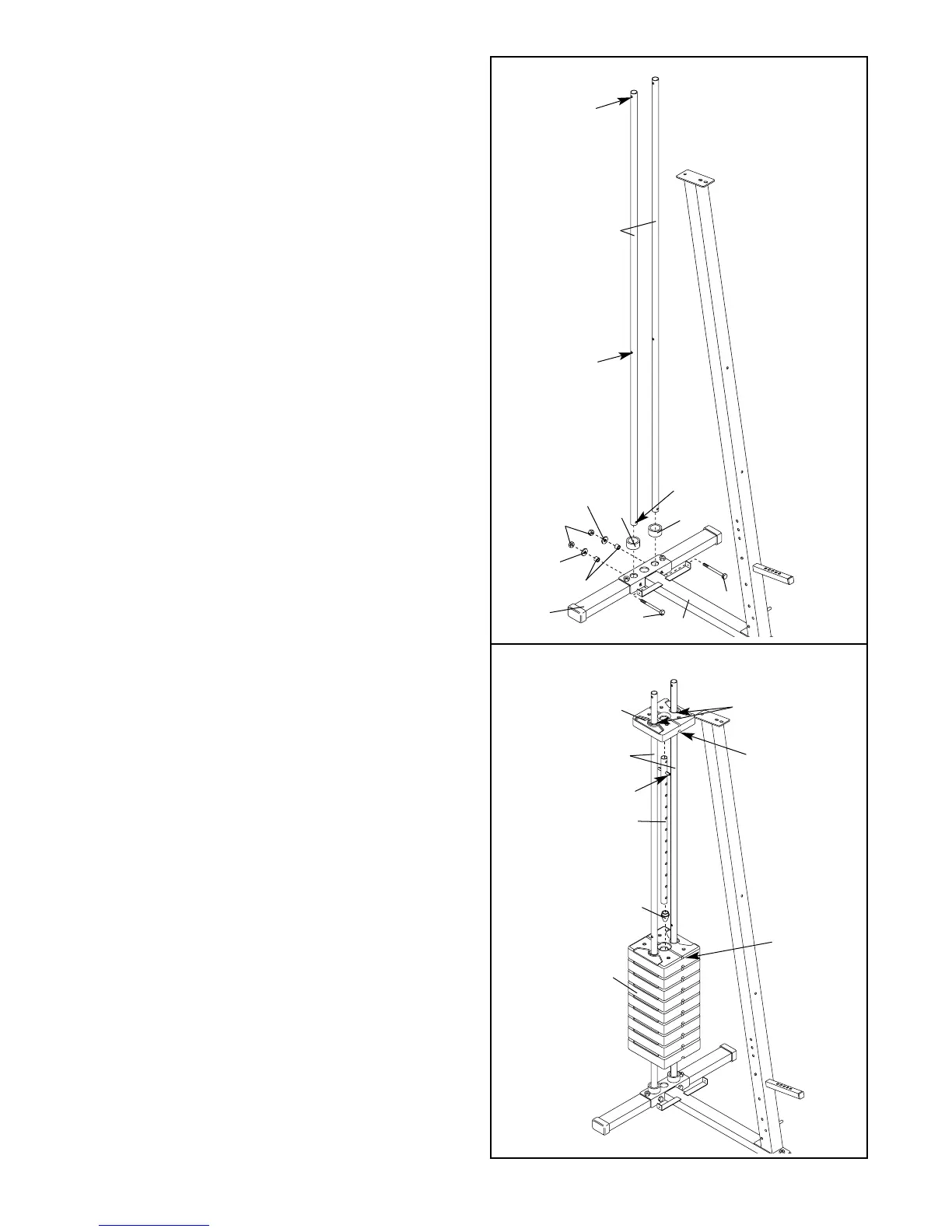

3. Inserire le due Guide Pesi (62) nei fori indicati
nella Base (4) e nello Stabilizzatore (5).
Assicurarsi che le Guide Pesi siano posiziona-
te con i fori nelle posizioni mostrate. Attaccare
le Guide Pesi alla Base e allo Stabilizzatore con
due Bulloni da M10 x 78mm (14), due Spaziatori
da 17,5mm (77), due Rondelle da M10 (9), e due
Controdadi in Nylon da M10 (21).
Far scivolare due Respingenti Pesi (19) sulle
Guide Pesi (62).
3
62
Fori
14
14
4
21
5
77
9
9
19
19
Fori
Fori
4. Far scivolare nove Pesi (25) sulle Guide Pesi
(62). Assicuirsi che le scanalature del fermo
siano sul lato mostrato.
Premere il Respingente Tubo Pesi (72) sul fondo
del Tubo Pesi (63). Inserire il Tubo Pesi nel foro
centrale dei Pesi (25). Assicurarsi che il fermo
sul Tubo Pesi posi sull’indicata scanalatura
del fermo.
Lubrifdicare i fori indicati sul Peso Alto (56). Fra
scivolare il Peso Alto sulle Guide Pesi (62), con la
scanalatura del fermo sul lato mostrato.
4
63
72
62
25
Scanalatura
del Ferm
Scanalatura
del Ferm
Perno
Lubrifdicare
56
