Weider WEEVSY49220 - Page 8

8

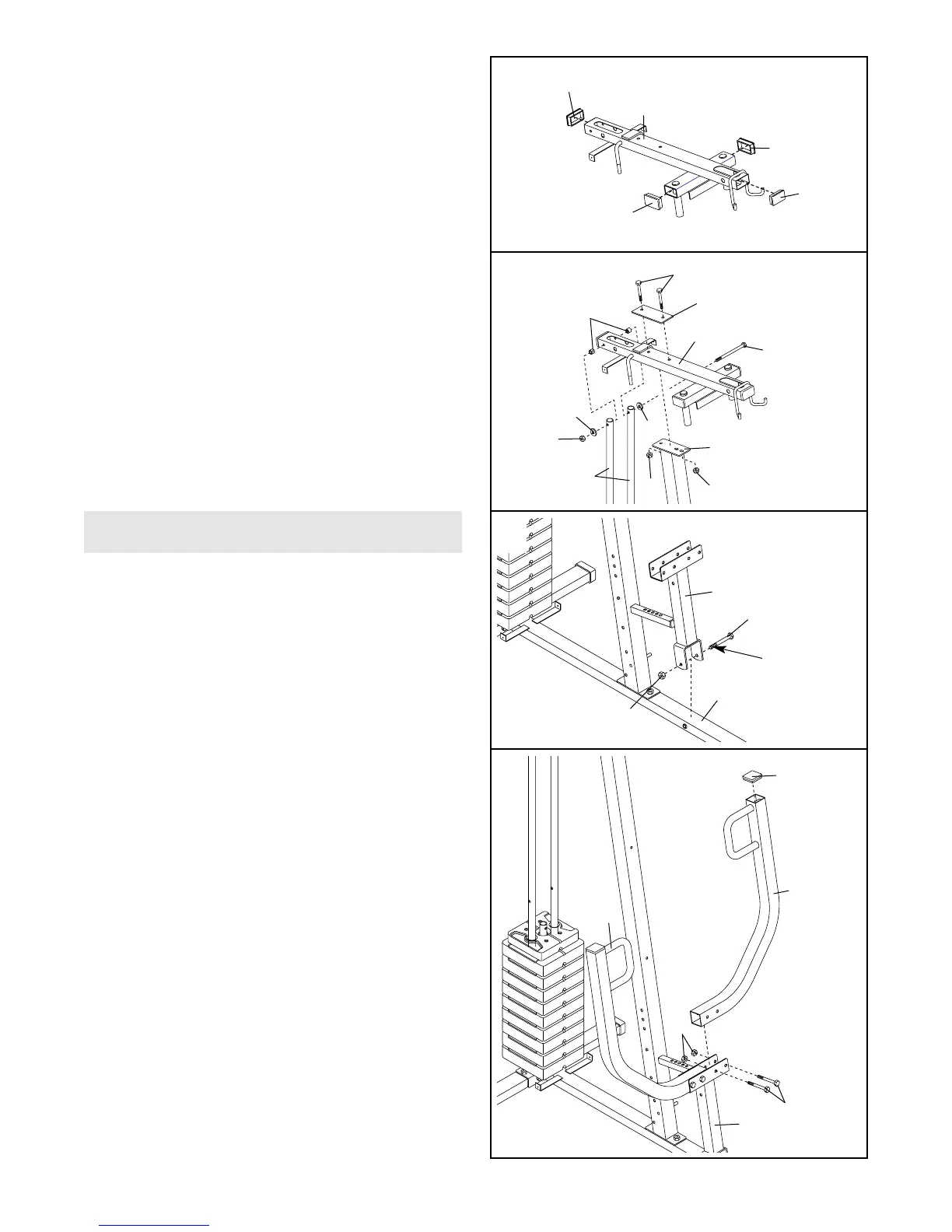

7. Lubrificare il Bullone da M10 x 92mm (16).
Attaccare il Telaio Press (17) alla Base (4) con il
Bullone da, ed un Controdado in Nylon da M10
(21). Nota: Non avvitare troppo il Controdado in
Nylon. Il Telaio Pressione deve potersi muovere
facilmente.
7
4
21
16
Lubrificare
17
5. Premere quattro Cappucci Interni da 40mm x
60mm (27) nelle estremità del Telaio Superiore
(55).
6. Attaccare il Telaio Superiore (55) in cima al
Montante Anteriore (42) fra le Guide Pesi (62).
Attaccare il Telaio Alto al Montante Anteriore con
due Bulloni da M10 x 60mm (7), la Piastra
Supporto (71), e due Controdadi in Nylon da M10
(21).
Attaccare le Guide Pesi (62) al TelaioSuperiore
(55) con il Bullone da M10 x 155mm (60), due
Spaziatori da 15mm (61), due Rondelle da M10
(9), e un Controdado in Nylon da M10 (21).
A questo punto avvitare a fondo tutti i Con-
trodadi in Nylon (21) usati nelle fasi da 1 a 3 e
faso 6.
5
6
27
55
71
62
42
21
21
21
60
9
7
61
55
27
27
27
8. Premere un Cappuccio Interno Quadrato da
50mm (44) nella cima del Braccio Press (46).
Attaccare il Braccio Pressione al Telaio Press (17)
con due Bulloini da M10 x 70mm (22) e due
Controdadi in Nylon da M10 (21).
Ripetere questa fase con l’altro Braccio Press
(46).
8
46
46
44
17
22
21
9
MONTAGGIO DEI BRACCI
