13

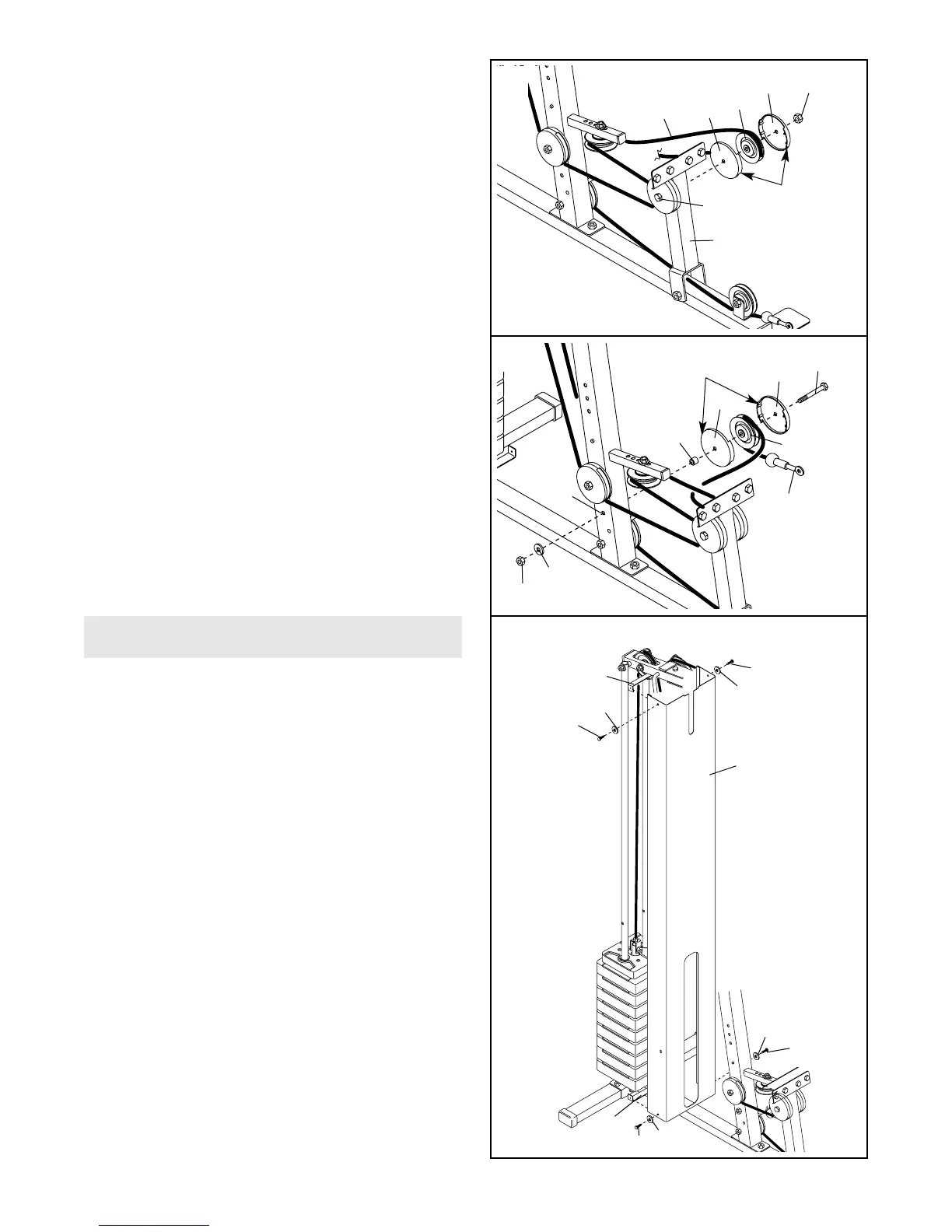

25. Winden Sie das untere Kabel (69) um eine 90mm
Rolle (15). Befestigen Sie die Rolle, ein Paar
Rollendeckungen (40) und das große Abstands-
stück (79) mit einem M10 x 120mm Bolzen (85),
einer M10 Unterlegscheibe (9) und einer M10
Nylon-Verschlussmutter (21) in das mittlere Loch
im vorderen Pfosten (42) Achten Sie darauf,
dass sich die großen Laschen an den Rollen-
abdeckungen auf der gezeigten Seite befin-
den.
25
Große
Laschen
42
21
79
40
15
69
40
85
9
24. Winden Sie das untere Kabel (69) um eine 90mm
Rolle (15). Befestigen Sie die Rolle und ein Paar
Rollendeckungen (40) mit einer M10 Nylon-
Verschlussmutter (21) und dem M10 x 135mm
Bolzen (75), der in Stufe 22 benutzt wurde, am
Press-Rahmen (17). Achten Sie darauf, dass
sich die großen Laschen an den Rollenab-
deckungen auf der gezeigten Seite befinden.
24
Große
Laschen
40
69
40
15
21
17
75
26. Befestigen Sie die Umhüllung (59) mit zwei M6
Unterlegscheibe (78) und zwei M6 x 16mm
Schrauben (18) an der Klammer auf dem oberen
Rahmen (55). Befestigen Sie die Umhüllung mit
zwei M6 Unterlegscheibe und zwei M6 x 16mm
Schrauben an der Klammer an der Basis (4).
Sitzmontage
26
18
55
18
59
78
78
4
18
78
18
78
