8
7. Schmieren Sie den M10 x 92mm Bolzen (16).
Befestigen Sie den Press-Rahmen (17) an der
Basis (4) mit dem, den Bolzen, und einer M10
Nylon-Verschlussmutter (21). Ziehen Sie die
Nylon-Verschlussmutter nicht zu fest an. Der
Press-Rahmen muss sich leicht drehen kön-
nen.
7
4
21
16
Schmieren
17

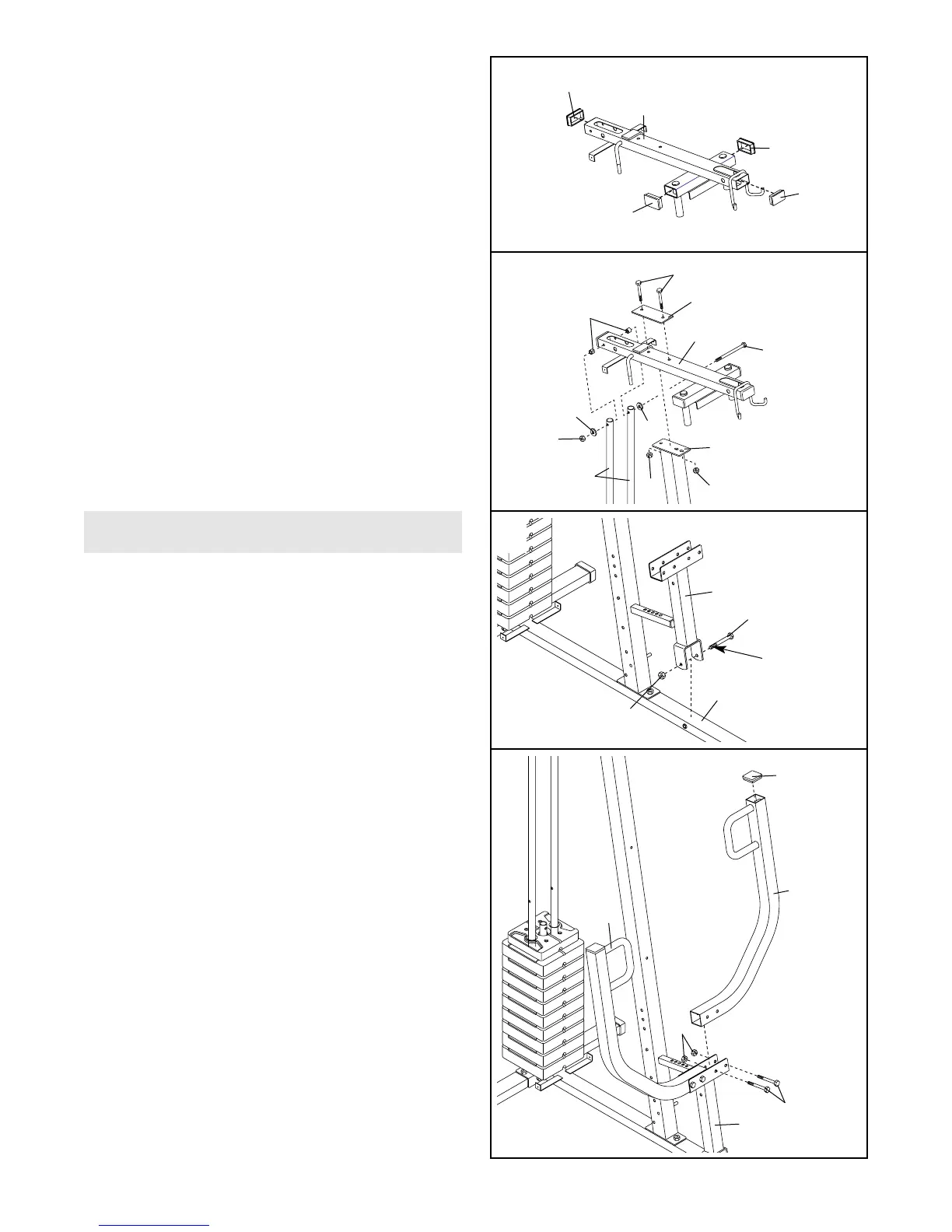

5. Drücken Sie vier 40mm x 60mm Innenkappen
(27) in die Enden des oberen Rahmens (55).
6. Halten Sie den oberen Rahmen (55) oben auf
den vorderen Pfosten (42) zwischen die Ge-
wichtsführungen (62). Befestigen Sie den oberen
Rahmen mit zwei M10 X 60mm Bolzen (7), die
Stützplatte (71) und zwei M10 Nylon-Verschluss-
mutteren (21) am vorderen Pfosten.
Befestigen Sie die Gewichtsführungen (62) an
den oberen Rahmen (55) mit dem M10 x 155mm
Bolzen (60), zwei 15mm Abstandsstücken (61),
zwei M10 Unterlegscheiben (9) und einer M10
Nylon-Verschlussmutter (21).
Ziehen Sie die M10 Nylon-Verschlussmuttern
(21), die in Schritte 1-3 und im Schritt 6
benutzt wurden, fest an.
5
6
27
55
71
62
42
21
21
21
60
9
7
61
55
27
27
27
8. Drücken Sie eine 50mm viereckige Innenkappe
(44) oben in ein Druckbügel (46). Befestigen Sie
den Druckbügel mit zwei M10 x 70mm Bolzen
(22) und zwei M10 Nylon-Verschlussmuttern (21)
am Press-Rahmen (17).
Wiederholen Sie diesen Vorgang mit dem
anderen Druckbügel (46).
8
46
46
44
17
22
21
9
Armmontage
