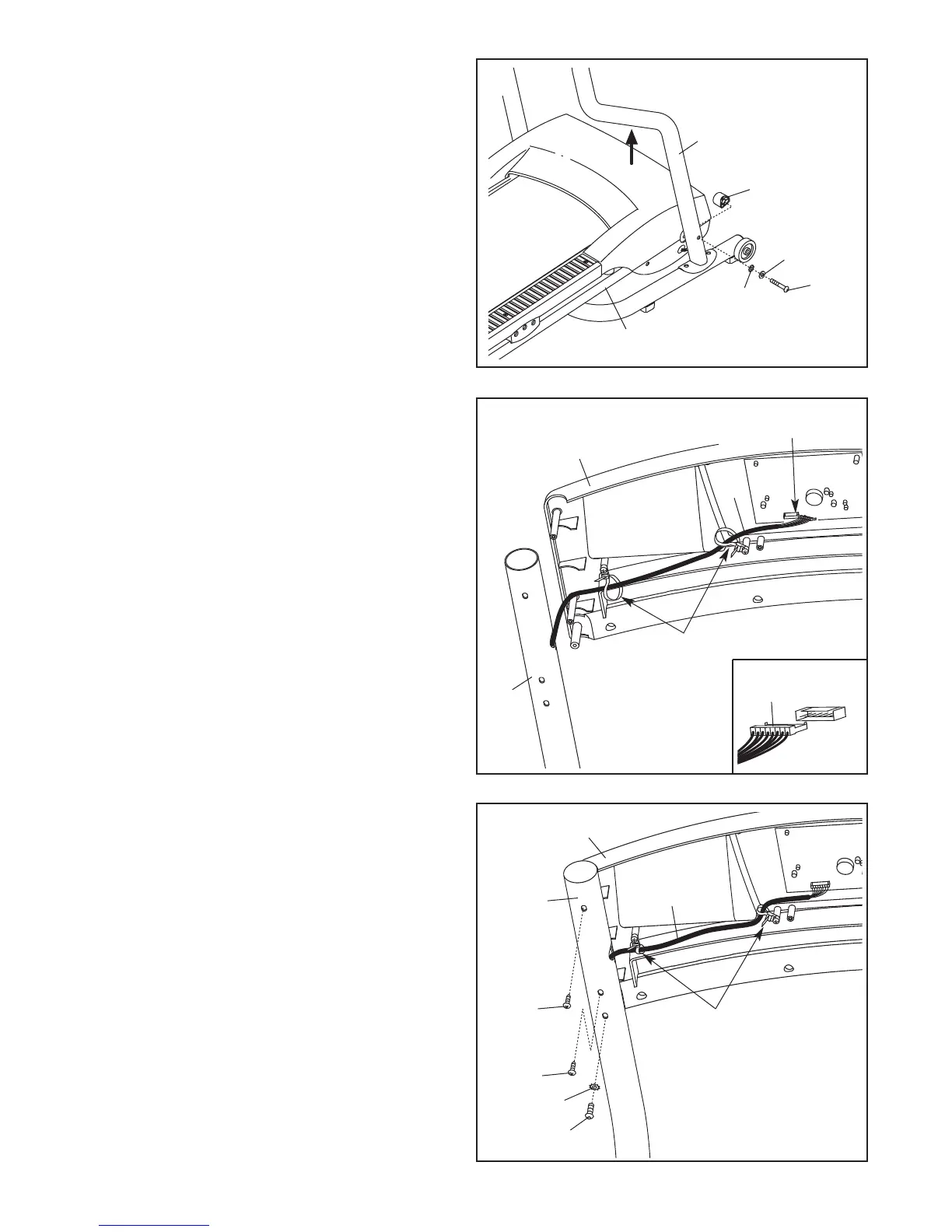

3. Avere una seconda persona sollevare l’estremità
anteriore del Telaio (51). Reggere uno Spazia-
t
ore Telaio (11) tra il Corrimano Destro (54) e il
Telaio. Montare il Corrimano Destro al Telaio con
u
n Bullone Perno Telaio (1), una Rondella Telaio
(14) e una Rondella a Stella Corrimano (9).
Attendere prima di serrare i Bulloni del Perno
Telaio.
Ripetere la fase precedente sul lato sinistro
del tapis roulant.
3
7
51
1
54
1
1
14
9
4. Reggere il Gruppo Consolle (91) vicino al
Corrimano Destro (54).
Toccare il Corrimano
Destro per scaricare qualsiasi staticità.
Successivamente, rimuovere il cavo dall'estre-
mità del Filo Bardato (98). Inserire l'estremità del
Filo Bardato nelle due fascette di plastica già ser-
rate.
Successivamente, premere l'estremità del Filo
Bardato (98) nel connettore indicato, posto dietro
al Gruppo Consolle (91). L'estremità del Filo
Bardato deve scorrere facilmente nel connet-
tore e sistemarsi correttamente. Se ciò non ac-
cade ruotare l'estremità del Filo Bardato e riten-
tare. QUALORA I CONNETTORI NON VEN-
GANO COLLEGATI CORRETTAMENTE, LA
CONSOLLE POTREBBE RISULTARNE DAN-
NEGGIATA QUANDO SI ATTIVA L’ALIMENTA
-
ZIONE.
4
5. Posizionare il Gruppo Consolle (91) sul Corri-
mano Destro (54) e sul Corrimano Sinistro (non
raffigurato). Serrare parzialmente la Vite Barra
Trasversale (5) con due Rondelle a Stella Barra
Trasversale (12) (viene mostrato un esemplare di
ognuna) nei Corrimano e nel Gruppo Consolle.
Successivamente, serrare parzialmente le Viti
Consolle (7) (solamente due vengono mostrate)
nei Corrimano e nel Gruppo Consolle. Serrare
poi tutte e sei le Viti.
Inserire il Filo Bardato (98) in più, all'interno del
Corrimano Destro (54). Stringere le due fascette
di plastica attorno al Filo Bardato e tagliare l'e-
stremità.
5
Fascette
di Plastica
Connettore
91
54
98
91
98
54
7
7
12
5
Fascette di
Plastica
98
