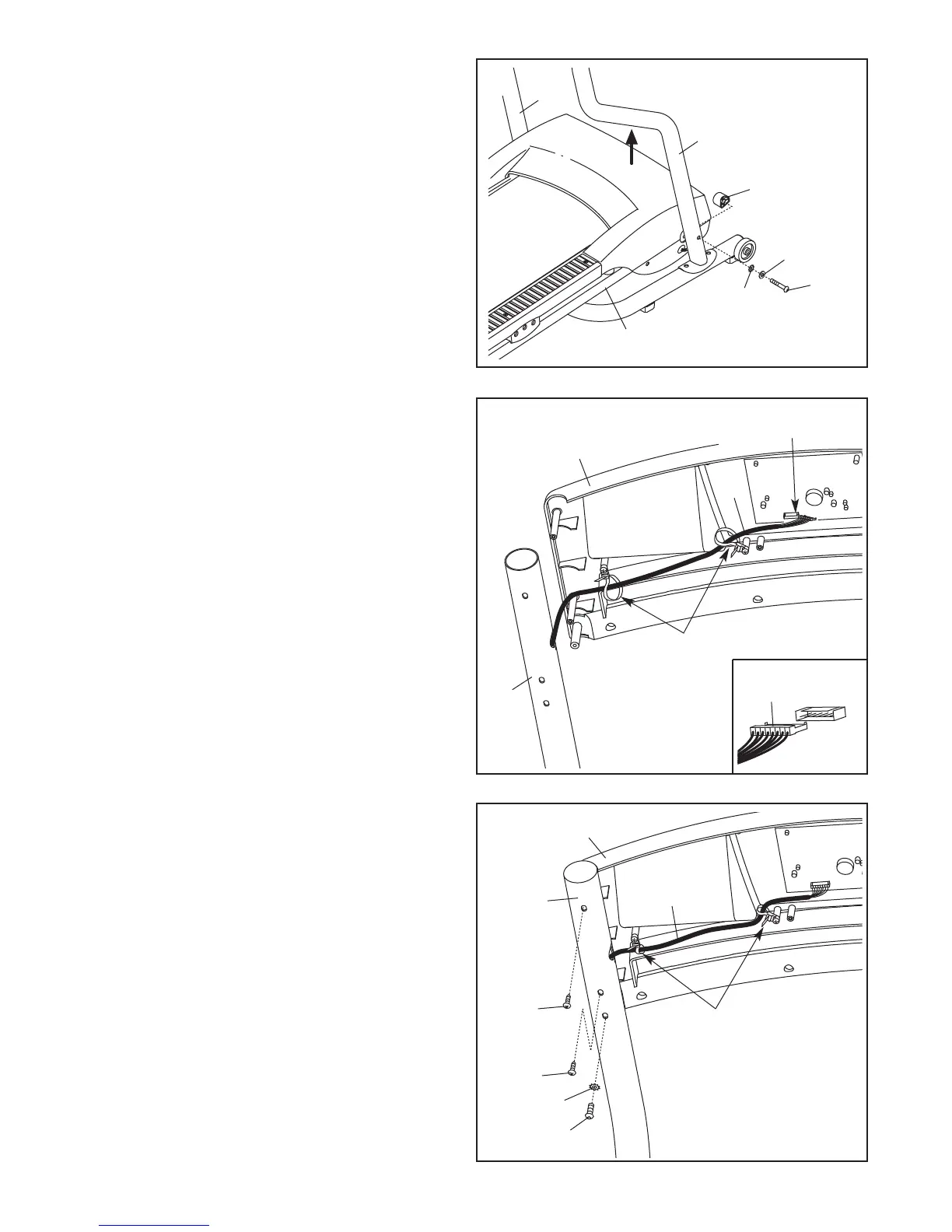

3. Вместе с помощником поднимите и удержи-
вайте переднюю часть рамы (51).
Удерживайте распорную втулку рамы (11)
м
ежду правым поручнем (54) и рамой.
Закрепите правый поручень на раме с по-
м
ощью шарнирного болта рамы (1), шайбы
рамы (14) и шайбы-звездочки поручня (9).
Не затягивайте шарнирные болты рамы
на этом этапе.
Повторите этот этап на левой стороне бе-
говой дорожки. Устанавливая шарнир-
ный болт рамы (1), старайтесь не зажать
провод внутри рамы (51). Примечание: Для
левой стойки провод не предусмотрен (53).
3
7
51
1
54
53
11
14
9
4. Разместите консоль в сборе (91) рядом с
правым поручнем (54). Дотроньтесь до пра-
вого поручня, чтобы снять статическое
электричество.
Затем снимите провод с конца жгута прово-
дов (98). Протяните конец жгута проводов
через два петлеобразных пластиковых хому-
та.
Затем вставьте разъем на конце жгута про-
водов (98) в разъем на задней части консоли
в сборе (91) в указанном месте. Разъем на
конце жгута проводов должен легко за-
фиксироваться. Если этого не происходит,
поверните разъем на жгуте проводов и по-
вторите попытку. ЕСЛИ РАЗЪЕМЫ НЕ СО-
ЕДИНЯЮТСЯ НАДЛЕЖАЩИМ ОБРАЗОМ,
ЕСТЬ РИСК ПОВРЕЖДЕНИЯ КОНСОЛИ
ПРИ ВКЛЮЧЕНИИ ПИТАНИЯ.
4
5. Установите консоль в сборе (91) на правый
(54) и левый поручень (не показан).
Частично затяните винты поперечной балки
(5) с помощью шайб-звездочек поперечной
балки (12) (показана только одна) на поруч-
не и консоли в сборе. Затем частично затя-
ните четыре винта консоли (7) (показаны
только два) на поручне и консоли в сборе.
После этого затяните все шесть винтов.
Протяните излишки жгута проводов (98)
вниз через правый поручень (54). Затяните
два пластиковых хомута вокруг жгута про-
водов и затем отрежьте концы пластиковых
хомутов.
5
Пластиковые
хомуты
Разъем
91
54
98
91
98
54
7
7
12
5
Пластиковые
хомуты
98
