22

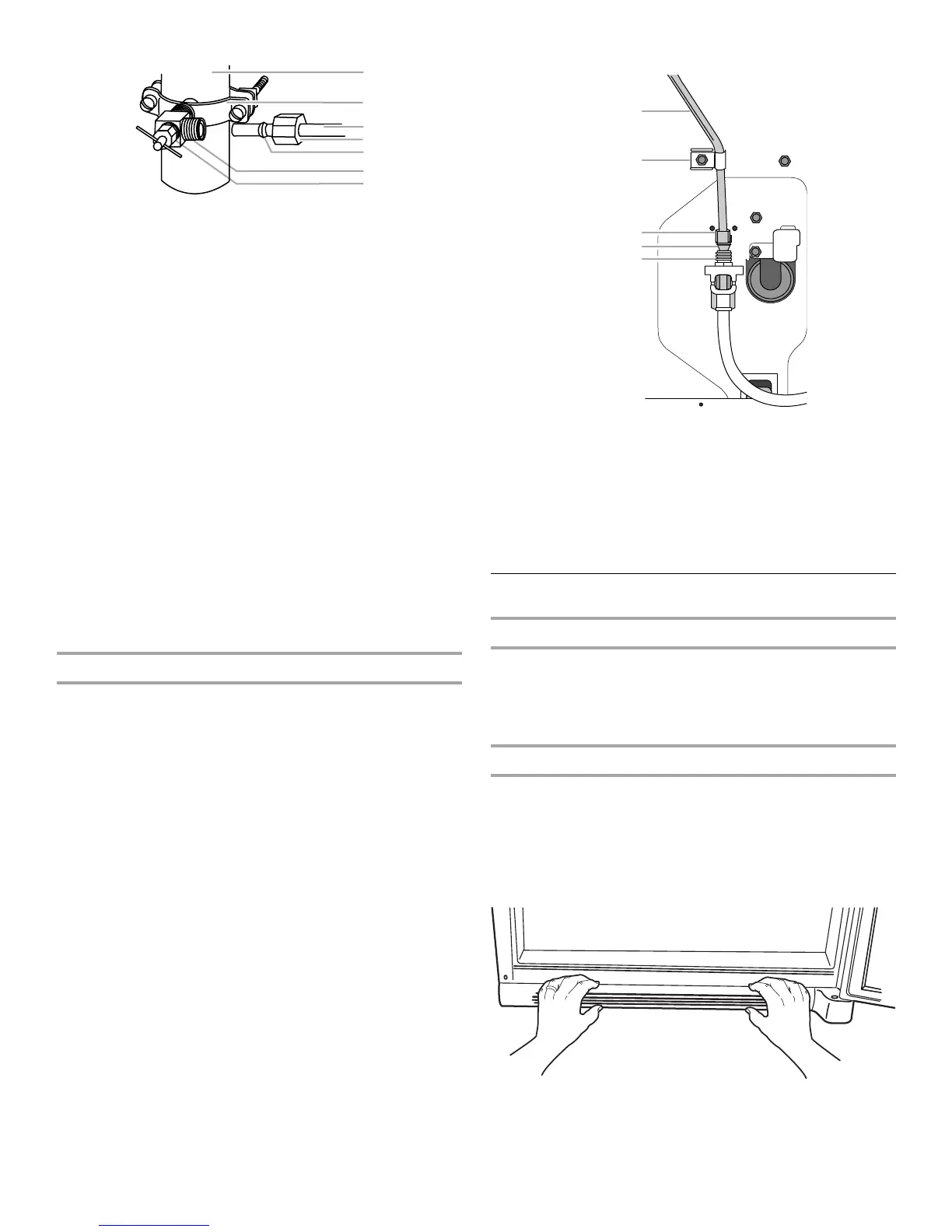

6. Fixer le robinet sur la canalisation d’eau froide avec la bride
de tuyau. Vérifier que le raccord du robinet est bien engagé
dans le trou de ¹⁄₄" percé dans la canalisation et que la
rondelle d’étanchéité est placée sous la bride de tuyau.
Serrer l’écrou de serrage. Serrer soigneusement et
uniformément les vis fixant la bride de tuyau sur la tuyauterie
afin que la rondelle forme une jonction étanche. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre, particulièrement s’il s’agit d’un tube en cuivre
malléable. On est maintenant prêt à connecter le tube de
raccordement en cuivre.
7. Enfiler l’écrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémité du tube aussi loin que possible dans l’ouverture
de sortie du robinet. Visser l’écrou de compression sur le
raccord de sortie avec une clé à molette. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans l’évier ou un seau et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Vérifier s’il y a
des fuites. Enrouler le tube en cuivre en spirale.
Raccordement au réfrigérateur
1. Enlever le capuchon de plastique du robinet d’arrivée d’eau.
Connecter le tube en cuivre au robinet d’eau en utilisant un
écrou et une bague de compression tel qu’illustré. Serrer
l’écrou de compression. Ne pas serrer excessivement.
Vérifier que le tube en cuivre est fixé solidement en tirant sur
le tube en cuivre.
2. Créer une boucle de service en prenant très grand soin
d’éviter les déformations. Fixer le tube en cuivre à la caisse
du réfrigérateur avec une bride en “P”.
3. Ouvrir l’arrivée d’eau au réfrigérateur et vérifier s'il y a des
fuites. Corriger toute fuite.
4. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
5. Pousser le réfrigérateur dans l’ouverture.
Grille de la base
Pour enlever la grille de la base
1. Ouvrir la porte du compartiment de congélation.
2. Saisir la grille à deux mains.
3. Tirer le bas de la grille vers le haut et l'incliner vers soi.
4. Tirer vers le bas pour libérer le dessus de la grille.
Pour replacer la grille de la base
1. Ouvrir la porte du compartiment de congélation.
2. Voir les repères à l'intérieur de la grille de la base pour
l'emplacement correct.
3. Emboîter le haut de la grille en place en premier.
4. Appuyer pour baisser et faire entrer le bas de la grille jusqu'à
ce qu'elle s'enclenche en place.
A. Canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
A
B
C
D
E
F
G
A. Tube en cuivre
B. Bride en “P”
C. Écrou de compression
D. Bague de compression
E. Valve d'entrée d'eau
A
B
C
D
E
