6
INSTRUCTIONS D'INSTALLATION
Outillage recommandé
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici
.

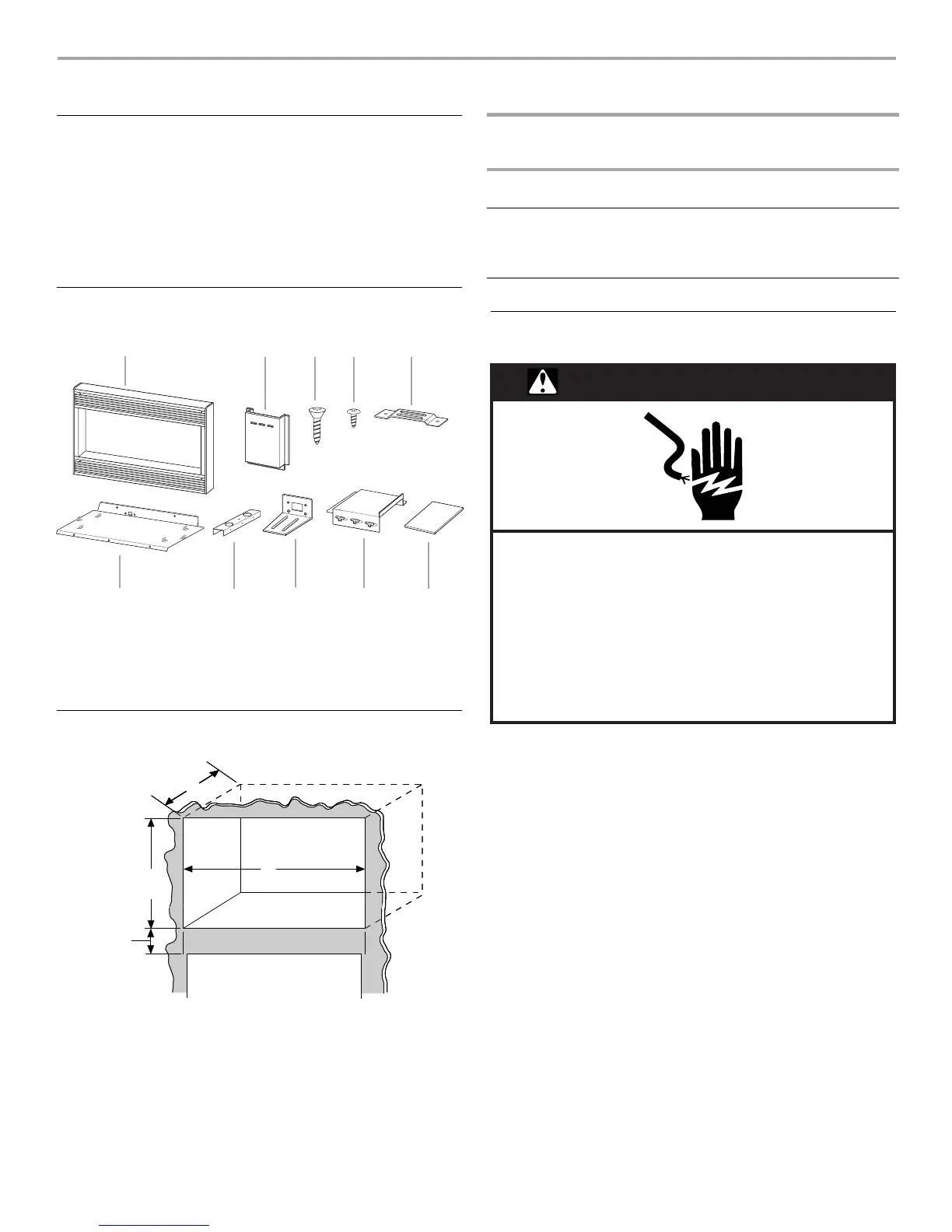

Pièces fournies
Dimensions pour le découpage
Spécifications électriques
Observez les dispositions de tous les codes et règlements en
vigueur. L’appareil doit être alimenté uniquement par un circuit de
120 V CA, 60 Hz, protégé par un fusible de 15 ou 20 A (ou le
disjoncteur). (On recommande l’utilisation d’un fusible temporisé
ou d’un disjoncteur.) On recommande que cet appareil soit
alimenté par un circuit indépendant.
■ Mètre-ruban
■ Crayon
■ Ciseaux
■ Tournevis Phillips nº 2
■ Foret de ⁵⁄₆₄"
A. Cadre de garniture
B. Conduit latéral (1)
C. Vis de 1" (4, plus 2)
D. Vis de
¹⁄₂
" (15, plus 2)
E. Bride antibasculement (1)
F. Plancher pour conduit du bas (1)
G. Supports de conduit du bas (2)
H. Bride du fond (1)
I. Conduit supérieur (1)
J. Gabarit (1)
A. Largeur
B. Profondeur
ABCDE
FGHIJ
WidthWidth
16³⁄₄"
(42,55 cm)
3"
(7,6 cm)
B
A
DIMENSIONS AU-DESSUS DU
FOUR ENCASTRÉ
27" (68,6 CM)
AU-DESSUS DU
FOUR ENCASTRÉ
30" (76,2 CM)
Largeur 25¹⁄₂" (64,77 cm) 25¹⁄₂" (64,77 cm) min;
28¹⁄₂" (72,39 cm) max.
Profondeur min. 21" (53,34 cm) avec prise de courant en
affleurement;
min. 22³⁄₄" (57,79 cm) sans prise de courant en
affleurement
Hauteur 16³⁄₄" (42,55 cm) (pour tous les modèles)
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée
à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
