Whirlpool EXTKIT18FS - Schéma de Câblage

25

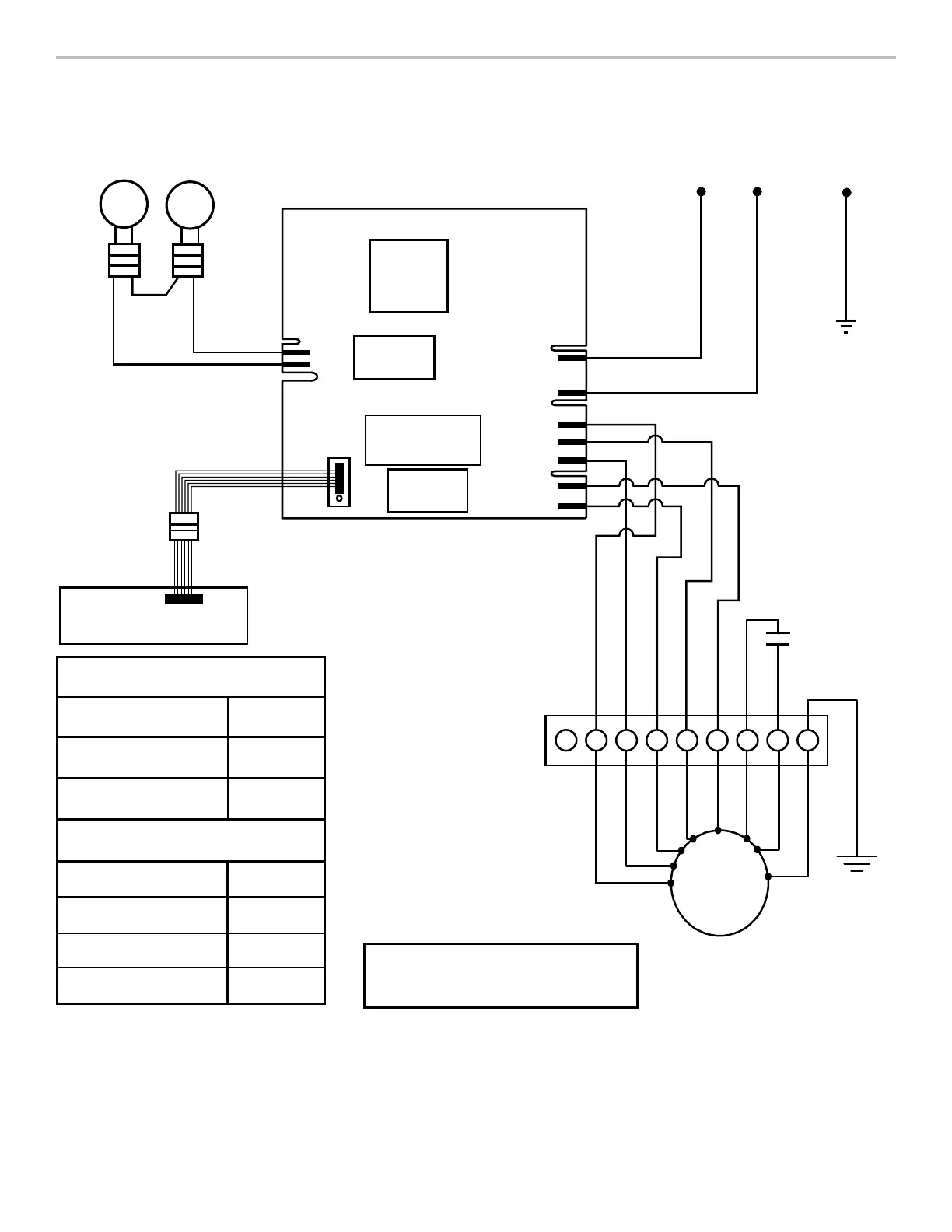

SCHÉMA DE CÂBLAGE
Neu
PH
TERRE
JA/VE
SEL0175714
BL
N
654
32
1
98
7
12.5 uF
JA
MAR
M
N
BL
R
BU
GRIS
JA/VE
JA/VE
MAR
JA
BL
R
N
GRIS
BU
CARACTERISTIQUES DU MOTEUR
PUISSANCE NOMINALE
60 HZ
240 W
BLEU - NOIR
ALIMENTATION
120 VCA
FRÉQUENCE
BLEU - BLANC
41,2
BLEU - ROUGE
34,6
BLEU - GRIS
27,1
17,7
RÉSISTANCE DU MOTEUR (Ω)
K3
K1
K2
TR1
CN5
CN3
CN1CN2
Interface Utilisateur
DEL
DEL
N
BU
R
