4
INSTRUCCIONES DE INSTALACIÓN
Requisitos para el uso del organizador
para artículos de golf
■ Diseñado para ser montado en el panel GearWall
®
de Gladiator
®
Garageworks o en los canales GearTrack
®
.
■ El límite de peso máximo es de 25 lbs (11,34 kg) para el estante
de zapatos.
■ El límite de peso máximo es de 50 lbs (22,68 kg) para el estante
de la bolsa de golf.
■ El límite de peso máximo es de 75 lbs (34,0 kg) para el estante
del carrito de la bolsa de golf.
Desempaque las piezas del organizador
para artículos de golf
Quite las piezas y los sujetadores del organizador de golf, y
deshágase de todos los materiales de embalaje o recíclelos.
Ensamblaje del organizador para artículos
de golf
Reúna las herramientas necesarias antes de comenzar el
ensamblaje.
Herramientas necesarias
Herramientas suministradas

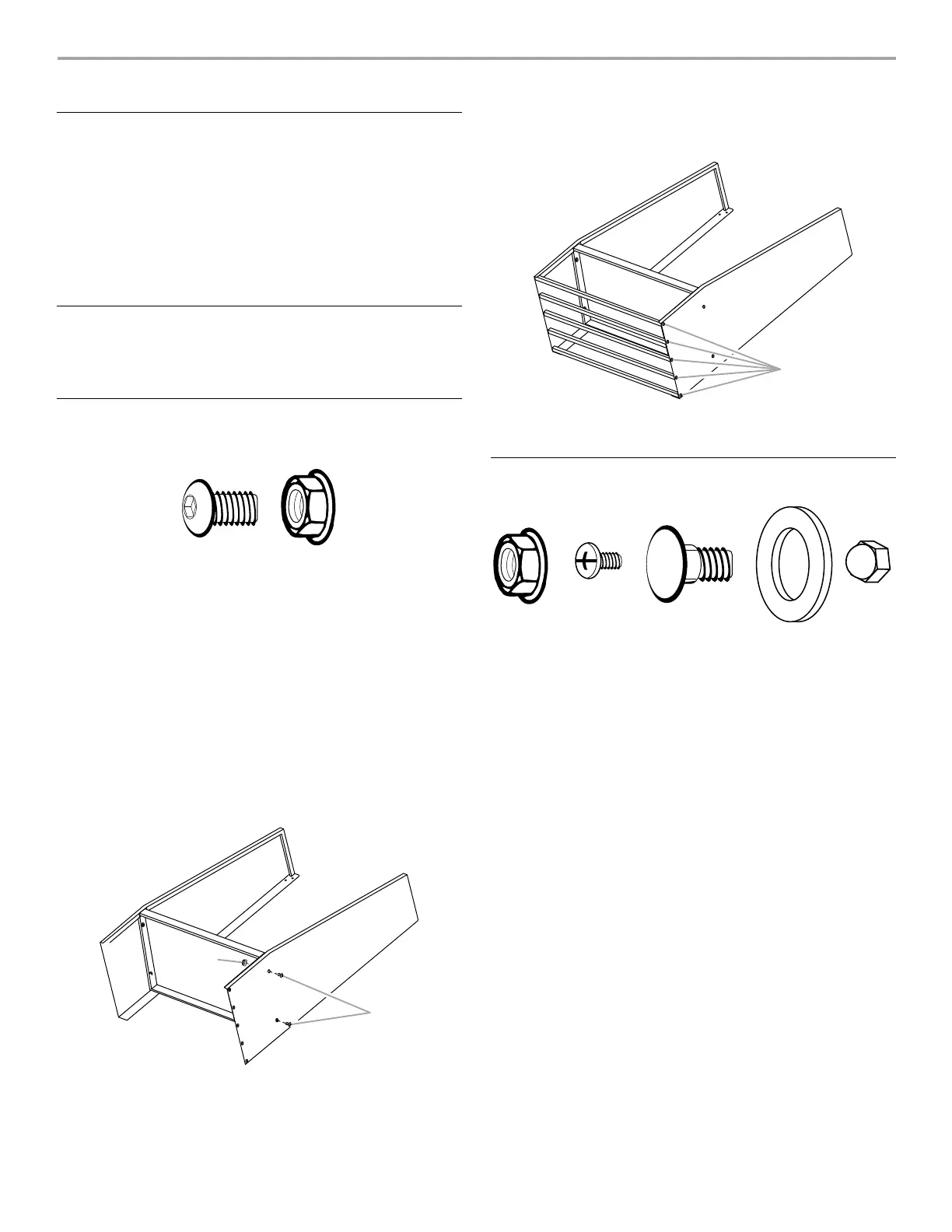

1. Usando los pernos de cabeza hexagonal de ⁵⁄₁₆" (F1) y las
tuercas de reborde de ⁵⁄₁₆" (F2), sujete el estante para la bolsa del
golf a los lados, como se muestra.
2. Haga un estante para zapatos usando los pernos de cabeza
hexagonal de ⁵⁄₁₆" (F1), para fijar las cinco barras a ambos lados
del organizador para golf, como se muestra.
3. Ponga el organizador para golf en posición vertical.
Fije los soportes de montaje
1. Con los bordes del soporte de montaje apuntando hacia abajo,
alinee los dos orificios del soporte con los dos orificios
superiores en cada lado.
2. Trabajando de atrás hacia adelante, inserte un perno de carruaje
(F7) en el lado, a través de los orificios en el soporte.
3. Trabajando del frente hacia atrás, sujete cada perno con una
arandela (F8) y una tuerca de reborde (F2). Apriete por completo
las tuercas.
4. Repita los pasos 1 a 3 para sujetar el soporte de montaje inferior.
F1 F2
F1: Pernos de cabeza hexagonal de
⁵⁄₁₆
" (14)
F2: Tuercas de reborde de
⁵⁄₁₆
" (4)
■ Llave para tuercas de ³⁄₈"
■ Llave para tuercas de ¹⁄₂"
■ Destornillador Phillips
■ Llave hexagonal en L
A. Tuercas de reborde de
⁵⁄₁₆
" (F2)
B. Pernos de cabeza hexagonal de
⁵⁄₁₆
" (F1)
A. Pernos de cabeza hexagonal de
⁵⁄₁₆
" (F1)
F2 F3b F7 F8 F10
F2
F3b
F7
Tuercas de reborde de
⁵⁄₁₆
" (8)
Tornillos Phillips (4)
Pernos de carruaje (8)
F8
F10
Arandelas (8)
Tuercas ciegas hexagonales (4)
