Whirlpool MT 52/Blanc - Wiring Diagram

SERVICE
10.06.2002 / Page 6 MT 52 / Blanc Whirlpool Europe Doc. No: 4812 714 14271 8538 052 29281 Customer Service

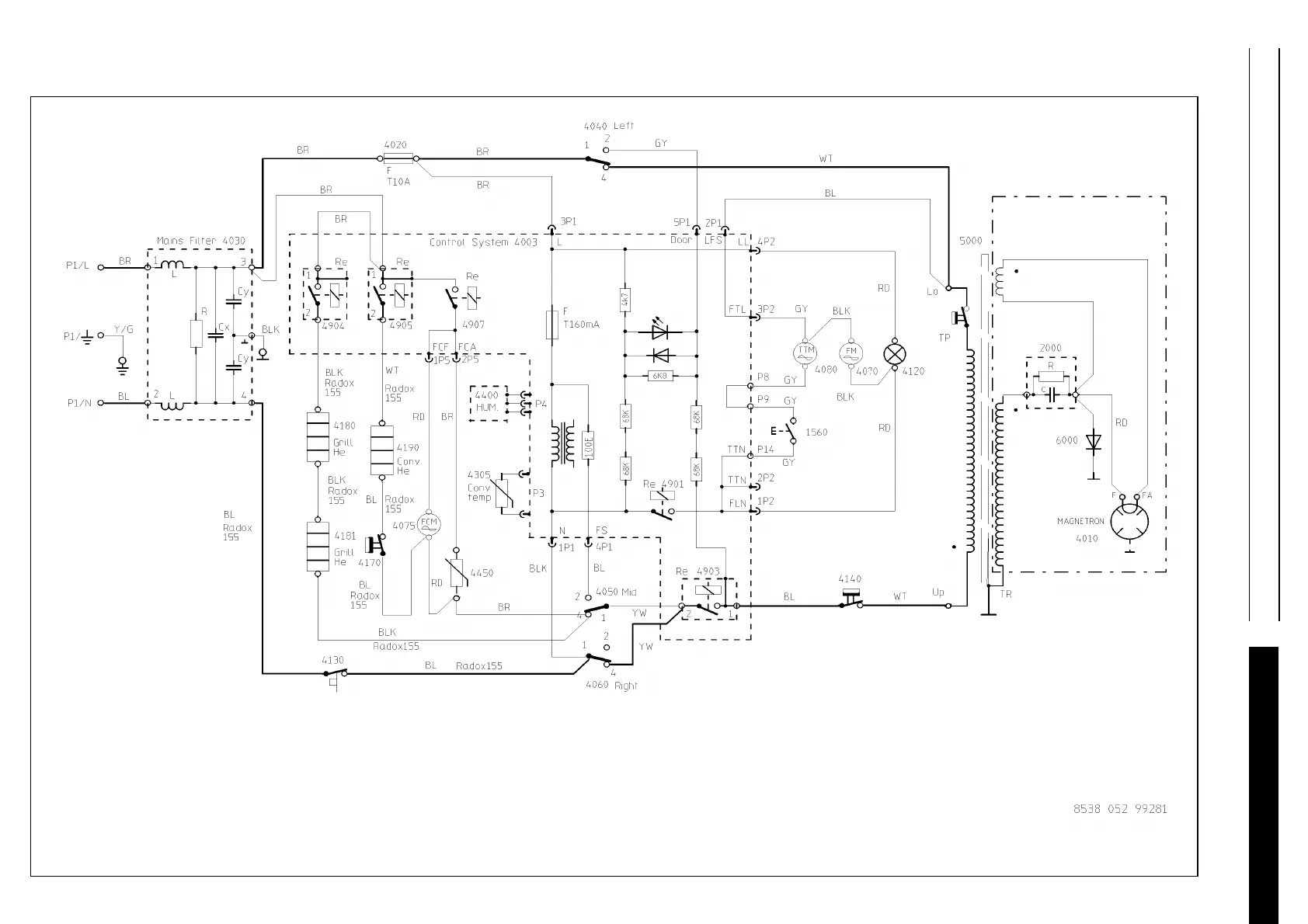

SCHEMA DE CABLAGE
LEGENDE COULEURS
BL BLEU
BLK NOIR
BR BRUN
GY GRIS
RD ROUGE
WT BLANC
YW JAUNE
Y/G JAUNE-VERT
FOUR DEBRANCHE
PORTE FERMEE
LEGENDE COMPOSANTS
4003 PLATINE CONTROLE
4010 MAGNETRON
4030 FILTRE ANTIPARASITES
4040 INTER PORTE SECONDAIRE
4050 INTER PORTE SECURITE
4060 INTER PORTE PRIMAIRE
4070 MOTEUR VENTILATEUR
4075 MOTEUR AIR PULSE
4080 MOTEUR PLATEAU TOURNANT
4120 LAMPE DE CAVITE
4130 THERMOSTAT SECURITE FOUR
4140 THERMOSTAT MAGNETRON
4180 RESISTANCE GRILLOIR
4190 RESISTANCE CIRCULAIRE
4305 SONDE TEMPERATURE
4400 SONDE D‘HUMIDITE
2000 CONDENSATEUR H.T
5000 TRANSFORMATEUR H.T.
6000 DIODE H.T
HAUTE TENSION > 250V
