1. Tubería de agua fría
2. Abrazadera para
tubería
3. Tubería de cobre
4. Tuerca de compresión
5. Manga de compresión
6. Válvula de cierre
7. Tuerca de presión
1
2
3
4
5
6
7
5 Usando un taladro conectado a tierra,
haga un orificio de 1/4 de pulgada
en la tubería de agua fría que Ud.
eligió.
6 Ajuste la válvula de cierre a la tubería
de agua fría con una abrazadera
para tubería. Asegúrese que el
extremo de salida esté firmemente
insertado en el orificio taladrado de
1/4 de pulgada (6.35 mm) en la
tubería de agua y que la arandela
esté por debajo de la abrazadera
para tubería. Ajuste la tuerca de
presión. Ajuste los tornillos de la
abrazadera para tubería con cuidado
y en forma pareja de manera que la
arandela provea un cierre hermético.
No apriete demasiado porque se
puede quebrar la tubería de cobre,
especialmente si usa tubería de
cobre blando (enrollado). Ahora Ud.
está listo para conectar la tubería de
cobre.
7 Deslice la manga de compresión y la
tuerca de compresión sobre la tubería
de cobre como se muestra. Inserte
el extremo de la tubería en el extremo
de salida hasta donde sea posible.
Atornille la tuerca de compresión
sobre el extremo de salida con una
llave ajustable. No apriete
demasiado.
8 Coloque el extremo libre de la tubería
dentro de un recipiente o fregadero,
y ABRA la llave de agua principal
para lavar la tubería hasta que el
agua salga limpia. CIERRE la válvula
de paso del agua. Enrolle la tubería
de cobre en espiral.
Conexión al refrigerador:
1 Conecte el tubo de cobre a la entrada
de la válvula usando una tuerca de
compresión y manga de compresión
(1/4) como se muestra. Ajuste la
tuerca de compresión. No apriete
demasiado. Use la abrazadera para
tubería en la parte trasera del
refrigerador para afianzar la tubería
al refrigerador según se muestra.
Esto ayudará a evitar daños a la
tubería cuando el refrigerador se
empuje contra la pared posterior.
2 ABRA la llave de cierre. Revise si
hay fugas.
Ajuste todas las
conexiones (incluyendo conexiones
a la válvula) o tuercas que tengan
fugas.
1. Abrazadera para tubería
2. Tubería de cobre
3. Tuerca de compresión
4. Entrada de la válvula
1
2
3
4
3 Se debe instalar un filtro de agua en
la línea de 1/4 de pulgada (6.35 mm).
Consiga un filtro de agua con nuestro
departamento de servicio o con su
proveedor de partes para
electrodomésticos más cercano.
Instale en cualquiera de las
conexiones de la tubería.
4 Enchufe el refrigerador o reconecte
la corriente eléctrica.

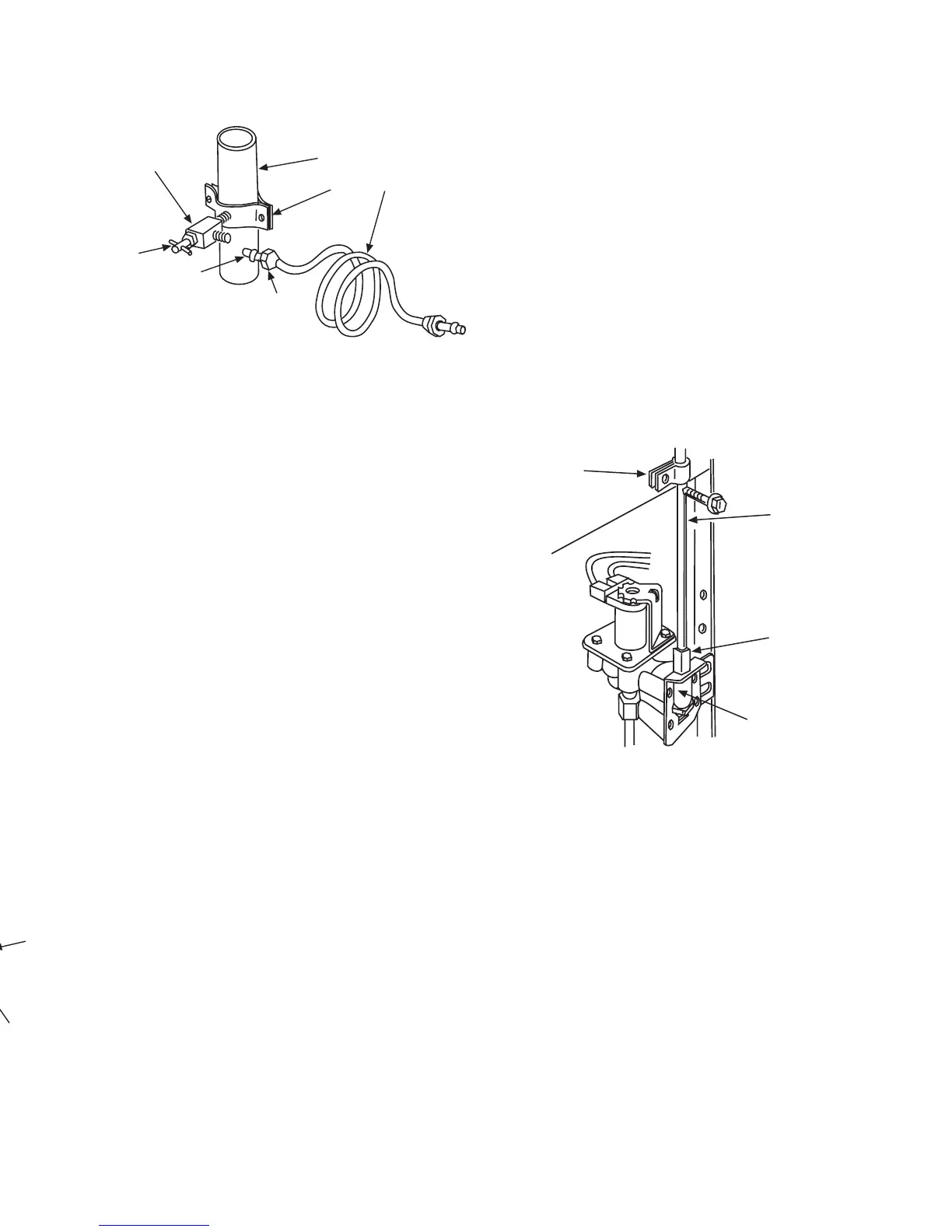

1. Cold water pipe
2. Pipe clamp
3. Copper tubing
4. Compression nut
5. Compression sleeve
6. Shut-off valve
7. Packing nut
6 Fasten the shut-off valve to the cold
water pipe with the pipe clamp. Be
sure the outlet end is solidly in the
1/4 in. drilled hole in the water pipe
and that the washer is under the pipe
clamp. Tighten the packing nut.
Tighten the pipe clamp screws
carefully and evenly so washer
makes a watertight seal. Do not
overtighten or you may crush the
copper tubing.
7 Slip the compression sleeve and
compression nut on the copper tubing
as shown. Insert the end of the tubing
into the outlet end squarely as far as
it will go. Screw compression nut
onto outlet end with adjustable
wrench. Do not overtighten.
8 Place the free end of the tubing in a
container or sink, and turn ON the
main water supply. Flush the tubing
until water is clear. Turn OFF the
shut-off valve on the water pipe. Coil
the copper tubing.
1
2
3
4
5
6
7
5 Using a grounded drill, drill a 1/4 in.
hole in the cold water pipe you have
selected.
Connecting to refrigerator:
1 Attach the copper tube to the valve
inlet using a compression nut and
sleeve (1/4) as shown. Tighten the
compression nut. Do not overtighten.
Use the tube clamp on the back of
the refrigerator to secure the tubbing
to the refrigerator as shown. This will
help prevent damage to the tubing
when the refrigerator is pushed back
against the wall.
2 Turn shut-off valve ON. Check for
leaks. Tighten any connections
(including connections at the valve)
or nuts that leak.
1. Tube clamp
2. Copper tubing
3. Compression nut
4. Valve inlet
1
2
3
4
3 Install a water stainer in the 1/4 in.
(6.35 mm) water line at either tube
connection. Obtain a water strainer
from our service department or your
nearest appliance dealer.
4 Plug in refrigerator or reconnect power.
