EXIGENCES D’INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
■ Niveau
■ Perceuse avec forets de 1
1
/
4
" (3 cm),
3
/
8
" (9,5 mm),
et
3
/
16
"(4,8 mm)
■ Crayon
■ Pince à dénuder ou couteau utilitaire
■ Mètre-ruban ou règle
■ Pince
■ Pistolet à calfeutrage et composé de calfeutrage
résistantaux intempéries
■ Brides de conduit
■ Scie sauteuse ou scie à guichet
■ Tournevis à lame plate
■ Cisaille de ferblantier
■ Tournevis Phillips
■ Adaptateur T20
®†
Torx
®†
Pièces nécessaires
■ Câble d’alimentation électrique du domicile
■ Serre-câble de
1
/
2
" (12,7 mm) (homologation UL ou CSA)
■ 3 connecteurs de ls homologués UL
Pour les installations avec décharge à l’extérieur,
ilvousfaudra aussi :
■ 1 bouche de décharge (décharge à travers le mur
ouàtravers le toit)
■ Circuit d’évacuation métallique
Pour les installations sans décharge à l’extérieur (recyclage),
il faudra aussi :
■ Ensemble de recyclage, pour les installations sans décharge
à l'extérieur (recyclage) uniquement. Voir la section
“Assistance ou service” pourcommander.
■ Conduit d'évacuation métallique circulaire de 6" (15,2 cm)
dediamètre - longueur déterminée par la hauteur de plafond.
Pièces fournies
Retirer les pièces de leur emballage. Vérier que toutes
lespièces sont présentes.
■ Auvent de hotte avec ventilateur et lampes DEL installés
■ Raccord de transition avec clapets anti-reux installés
■ Bride de support du cache-conduit
■ Filtre(s) à graisse métallique(s)
■ Gabarit de montage
■ Cache-conduit - 2 pièces
■ 2 vis de 2,9 x 6,5 mm (Phillips)
■ 2 vis de 3,5 x 9,5 mm (Phillips)
■ 6 vis de montage de 5 x 45 mm (Phillips n° 2)
■ 2 chevilles d’ancrage de 8 x 40 mm (mur en briquetage)
†
®
TORX et T20 sont des marques déposées de Acument Intellectual Properties,
LLC.
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes
etrèglements en vigueur.
Coner l'installation de la hotte à un technicien qualié.
C'estàl'installateur qu'incombe la responsabilité de respecter
les distances de séparation spéciées sur la plaque signalétique
de l'appareil. La plaque signalétique de l'appareil est située
derrière le ltre de gauche, sur la paroi arrière de la hotte.
On doit toujours installer la hotte à distance des sources
decourant d’air (fenêtres, portes et bouches de chauffage).
Respecter les dimensions indiquées pour les ouvertures
àdécouper dans les placards. Ces dimensions tiennent
comptedes valeurs minimales des dégagements de séparation.
Il est recommandé d'utiliser cette hotte avec une table de
cuisson dont la puissance totale ne dépasse pas 60 000 BTU.
Une prise de courant électrique reliée à la terre est nécessaire.
Voir la section “Spécications électriques”.
La hotte est congurée à l’usine pour une décharge à travers le
toit ou un mur. Pour une installation sans décharge à l’extérieur
(recyclage), voir “Installations sans décharge à l'extérieur
(recyclage) uniquement”, à la section “Raccordement du circuit
d'évacuation”. L’ensemble de recyclage est disponible chez
votre marchand ou chez un distributeur de pièces autorisé. Voir
la section “Assistance ou service” pourcommander.
On doit assurer l’étanchéité au niveau de chaque ouverture
découpée dans le plafond ou un mur traversé par l’équipement
de la hotte.
Installation dans une résidence mobile
L’installation de cette hotte doit satisfaire aux exigences de
lanorme Manufactured Home Construction Safety Standards,
Titre 24 CFR, partie 328 (anciennement Federal Standard for
Mobile Home Construction and Safety, titre 24, HUD, partie
280); lorsque cette norme n’est pas applicable, l’installation
doitsatisfaire aux critères de la plus récente édition de la
normeManufactured Home Installation 1982 (Manufactured
Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A,
ou des codes locaux.

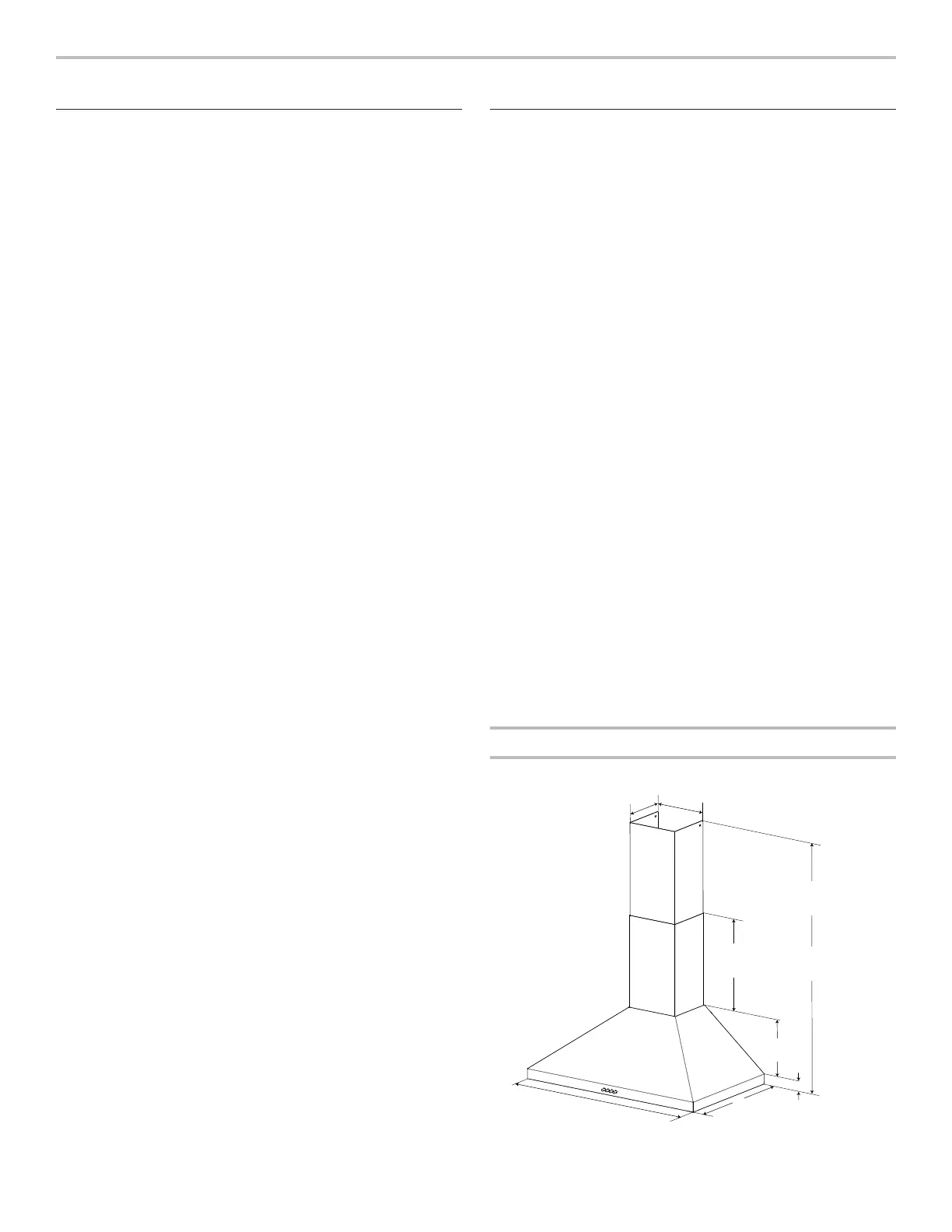

Dimensions du produit
8/
16
"
(20.8 cm)
7/
4
"
(18.3 cm)
*28
7
/
8
"(73.3 cm) min.
42/
16
"(107.5 cm) max.
**28
5
/
8
"(72.7 cm) min.
38"(97.7 cm) max.
14"
(35.6 cm)
17
7
/
8
"
(45.4 cm)
1/
2
" (3.9 cm)
10/
4
"
(26 cm)
30" (76 cm)
36" (91.2 cm)
* Pour installations sans décharge à l'extérieur (recyclage)
** Pour installations avec décharge à l'extérieur
