27WIKA Betriebsanleitung Manometer Typ 7 nach ATEX
2080284.08 02/2021 EN/DE/FR/ES
DE
Für zylindrische Gewinde sind an der Dichtäche  Flachdichtungen, Dichtlinsen
oder WIKA-Proldichtungen einzusetzen. Bei kegeligen Gewinden (z. B.
NPT-Gewinde) erfolgt die Abdichtung im Gewinde , mit geeignetem Dichtungs
-
werksto (EN 837-2).
Das Anzugsmoment ist von der eingesetzten Dichtung abhängig. Um das
Messgerät in die Stellung zu bringen, in der es sich am besten ablesen lässt, ist
ein Anschluss mit Spannmue oder Überwurfmutter zu empfehlen. Sofern ein
Gerät eine Ausblasvorrichtung besitzt, muss diese vor Blockierung durch Geräte-
teile oder Schmutz geschützt sein.
Installation
 Nennlage nach EN 837-3 / 9.6.6 Bild 7: 90° (
⊥ )
 Prozessanschluss unten
 Bei gefüllten Ausführungen muss vor Inbetriebnahme das Entlüftungsventil an
der Oberseite des Gehäuses geönet werden!
 Bei Anwendungen im Freien ist ein für die angegebene Schutzart geeigneter
Aufstellort zu wählen, damit das Gerät keinen unzulässigen Witterungseinüs-
sen ausgesetzt ist.
 Um zusätzliche Aufheizung zu vermeiden, dürfen die Geräte im Betrieb keiner
direkten Sonneneinstrahlung ausgesetzt werden!
 Für eine sichere Druckentlastung im Fehlerfall muss bei Geräten mit Entla-
stungsönung oder ausblasbarer Rückwand ein Abstand von mindestens
20 mm zu jedem Gegenstand eingehalten werden.
Zulässige Umgebungs- und Betriebstemperaturen
Die Anbringung des Gerätes ist so auszuführen, dass die zulässigen
Umgebungs- und Messstotemperaturgrenzen, auch unter Berücksichtigung des
Einusses von Konvektion und Wärmestrahlung, weder unter- noch überschritten
werden. Der Temperatureinuss auf die Anzeigegenauigkeit ist zu beachten.

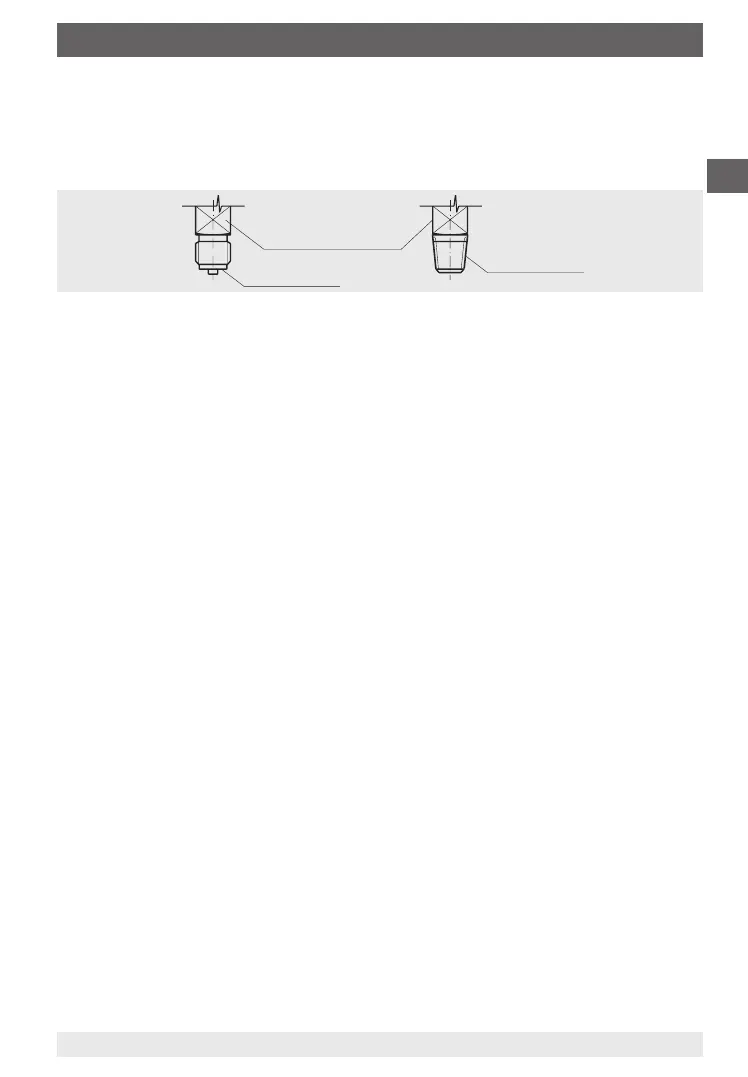

Abdichtung im
Gewinde 
Schlüsseläche
Dichtäche

6. Inbetriebnahme, Betrieb
