WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21

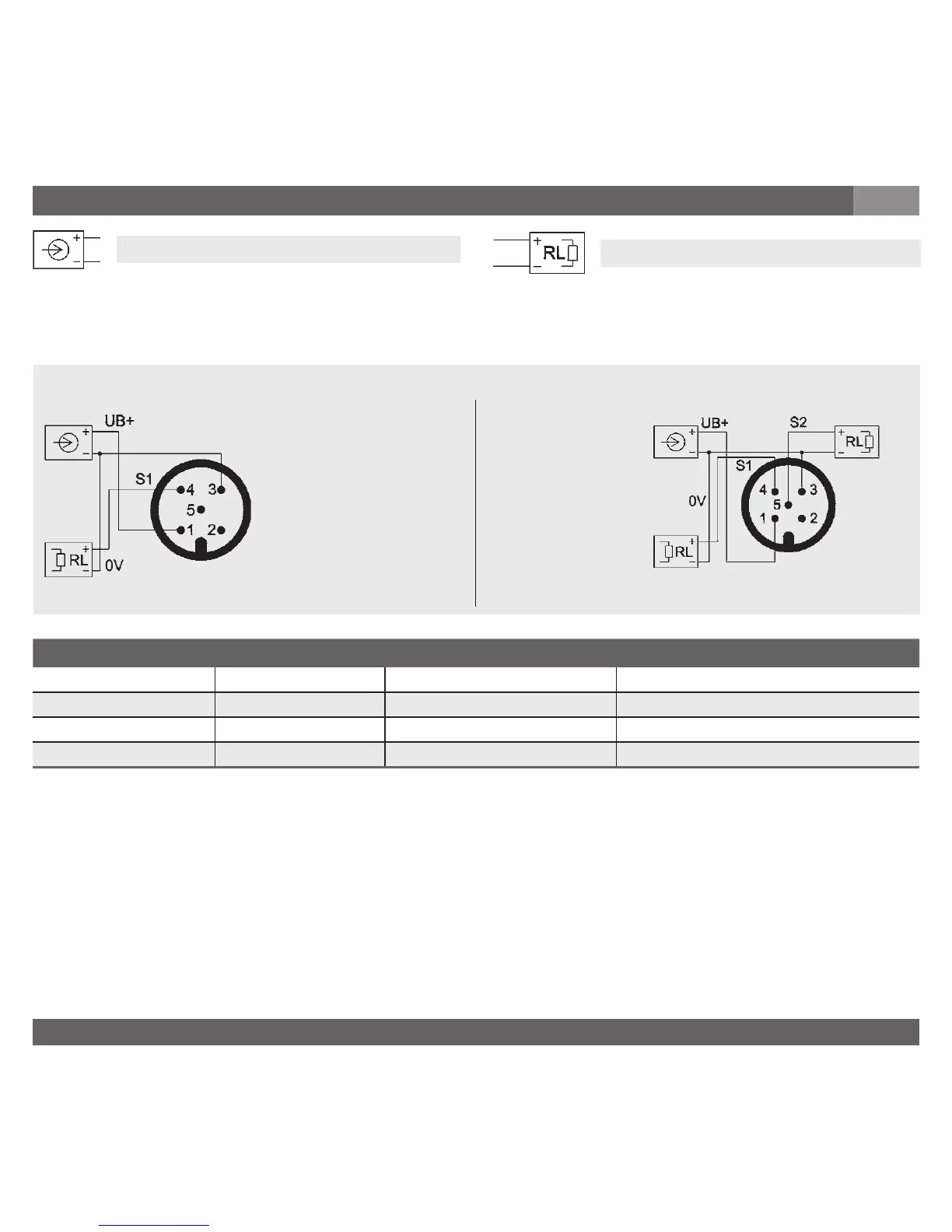

Belegung Kabelausgang Winkelsteckverbinder Rundsteckverbinder M 12x1
Hilfsenergie (UB+) braun 1 1
0 V grün 2 3
Schaltausgang 1 (S1) weiß 3 4
Schaltausgang 2 (S2) gelb - 5
7. Inbetriebnahme, Betrieb
D
Last
Spannungsversorgung
UB+ Positiver Betriebsspannungversorgungsanschluss S1 Schaltausgang 1
OV Negativer Versorgungsanschluss S2 Schaltausgang 2
US+ Positiver Schaltspannungsversorgungsanschluss
A (PNP)
C (PNP/PNP)
Rundsteckverbinder M12x1, 5-polig
