35 WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21

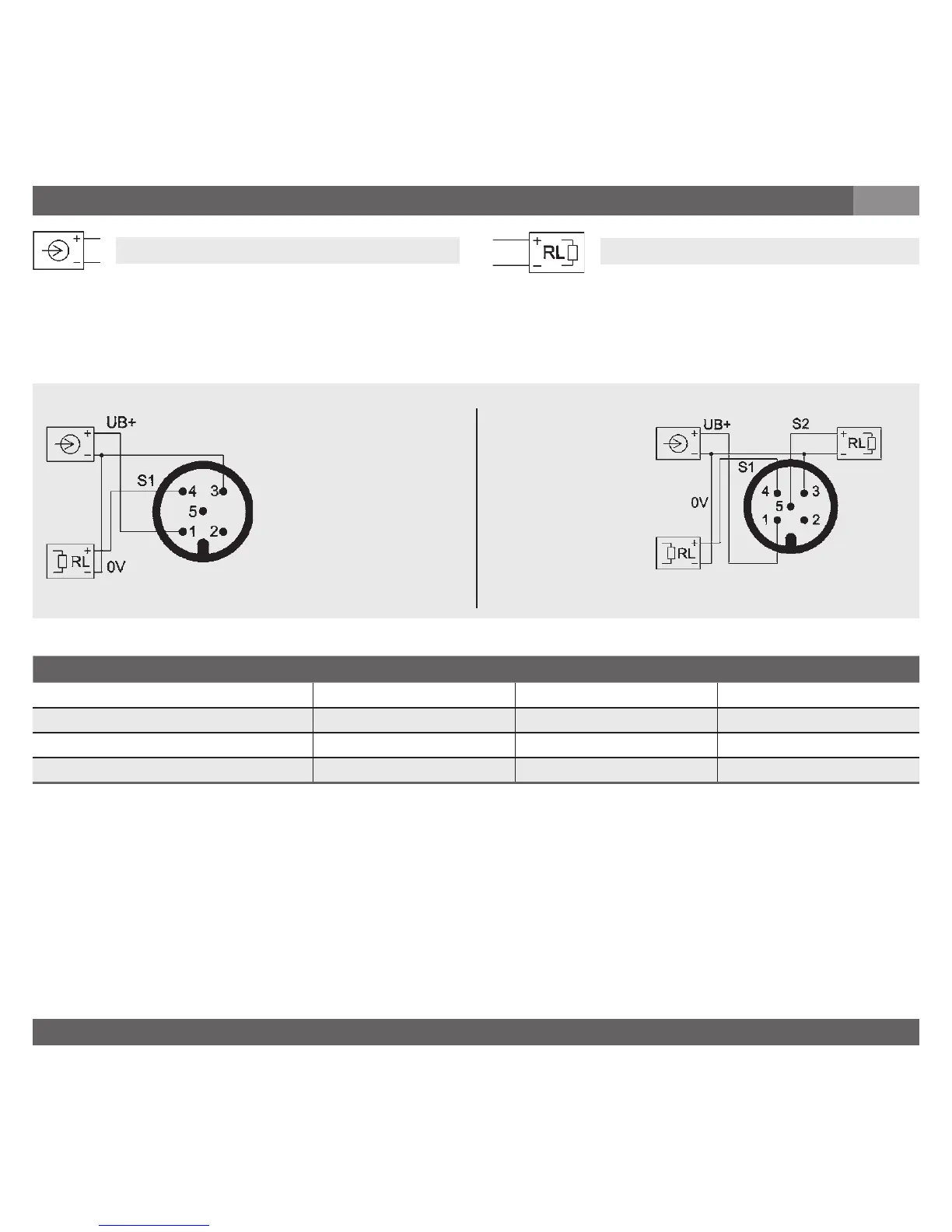

Signal Câble Connecteur coudé Connecteur M 12 x 1
Alimentation (UB+) marron 1 1
0 V vert 2 3
Contact 1 (S1) blanc 3 4
Contact 2 (S2) jaune - 5
7. Mise en service, exploitation
F
Alimentation
UB+/Sig+ Alimentation positive / raccord mesure
OV/Sig- Alimentation négative / raccord mesure
US+ Raccord d’alimentation en tension de commutation positif
Récepteur
A (PNP)
C (PNP/PNP)
Connecteur M12x1, 5-polig
S1 Contact 1
S2 Contact 2
