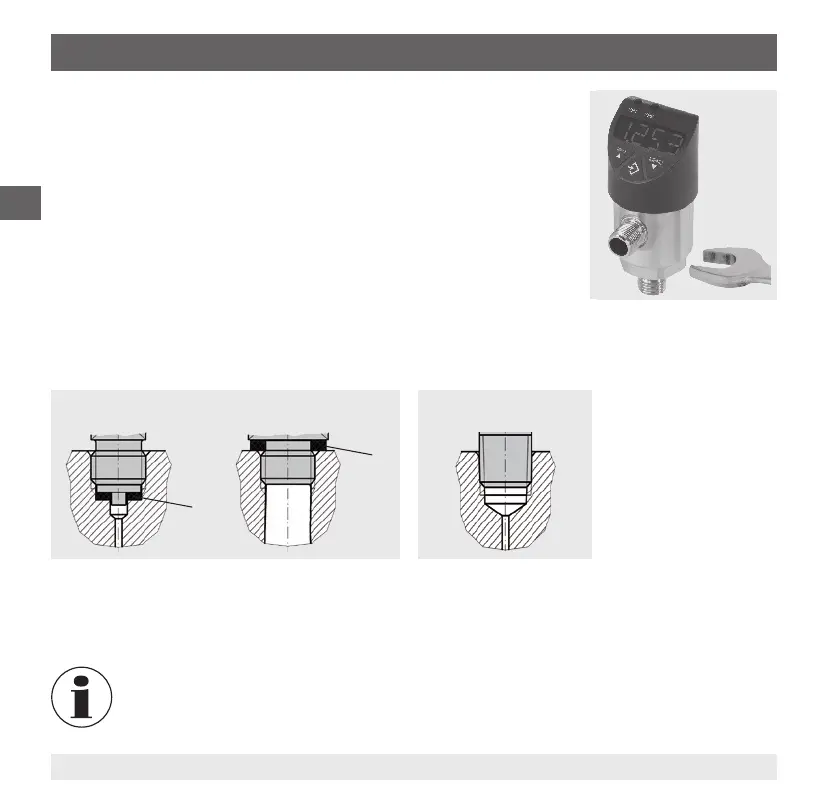

50 WIKA Betriebsanleitung Druckschalter; Typ PSD-3x
DE
11430486.07 04/2015 EN/DE/FR/ES
6. Inbetriebnahme, Betrieb
Zur Abdichtung der Prozessanschlüsse mit zylindrischem Gewinde an der Dichtäche

sind Flach-
dichtungen, Dichtlinsen oder WIKA-Proldichtungen einzusetzen.
Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung im Gewinde, mit zusätzlichen Dicht-
werkstoen, wie z. B. PTFE-Band (EN 837-2).
Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.
Abdichtung
6.1 Montage mechanischer Anschluss
■
Bei frontbündigen Prozessanschlüssen (Typ PSD-31) die Schutzkappe
erst kurz vor der Montage entfernen. Während des Einbaus sicherstellen,
dass die Membrane nicht beschädigt wird.
■
Dichtächen am Gerät und der Messstelle müssen stets frei von
Verschmutzungen sein.
■
Das Gerät nur über die Schlüsselächen ein- bzw. ausschrauben.
Niemals das Gehäuse als Angrisäche verwenden.
■
Das richtige Drehmoment ist abhängig von der Dimension des Prozess-
anschlusses sowie der verwendeten Dichtung (Form/Werksto).
■
Beim Einschrauben die Gewindegänge nicht verkanten.
■
Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter
www.wika.de.
Zylindrische Gewinde Kegelige Gewinde
nach EN 837
nach DIN 3852-E NPT, R und PT


