53WIKA Betriebsanleitung Druckschalter; Typ PSD-3x
DE
11430486.07 04/2015 EN/DE/FR/ES

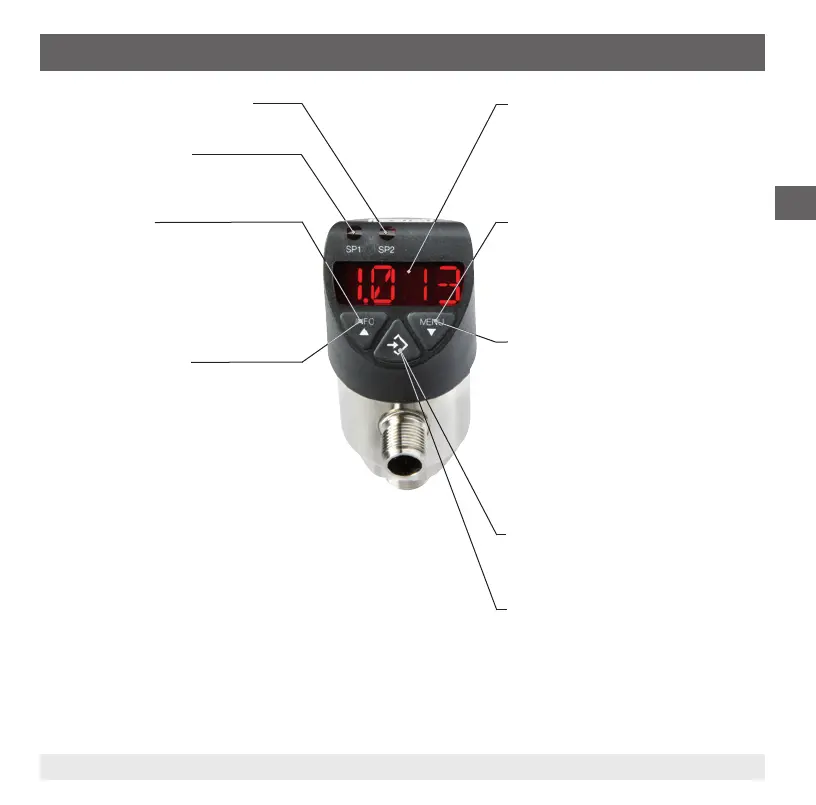

4-stellige LED-Anzeige
■
Anzeige Druckwert
■
Anzeige Menüpunkt
■
Anzeige Parameter
Status Schaltausgang 1
Status Schaltausgang 2 (optional)
Displaymodus
▶ Kurze Betätigung
Anzeige der Einheit
▶ Lange Betätigung
Anzeige der eingestellten Parameter
siehe Kapitel 6.4 „Parameter“
Programmiermodus
▶ Kurze Betätigung
Menü aufwärts
Parameterwert aufwärts (schrittweise)
▶ Lange Betätigung
Menü aufwärts
Parameterwert aufwärts (schnell)
Displaymodus
▶ Kurze Betätigung
Anzeige der Einheit
▶ Lange Betätigung
Sprung in den Programmiermodus
Programmiermodus
▶ Kurze Betätigung
Menü abwärts
Parameterwert abwärts (schrittweise)
▶ Lange Betätigung
Menü abwärts
Parameterwert abwärts (schnell)
Displaymodus
▶ Kurze Betätigung
Anzeige der Einheit
Programmiermodus
▶ Kurze Betätigung
Auswahl Menüpunkt
Bestätigung der Eingabe
6. Inbetriebnahme, Betrieb
