6. Mise en service, exploitation
Diagrammes de connexion
Réglage du point zéro
Vériez le point zéro indiqué sur l'achage pendant la mise en service.
Si un oset est aché en raison de l'installation, on peut réinitialiser ceci en mode programmation avec
le paramètre 0SET
■
Procédez au réglage du point zéro pour des plages de mesure de pression relative et de
vide dans un état dépressurisé.
■
Procédez au réglage du point zéro pour des plages de mesure de pression absolue à
partir de 0 bar absolus (vide). Comme des références appropriées sont ici nécessaires,
nous recommandons que ceci soit eectué seulement par le fabricant.
6.2 Raccordement électrique
■
L'instrument doit être mis à la terre par le raccord process !
■
L'alimentation d'un pressostat doit être faite par un circuit électrique limité en énergie en accord avec
la Section 9.3 de UL/EN/IEC 61010-1, ou un LPS à UL/EN/IEC 60950-1, ou Class 2 en accord avec
UL1310/UL1585 (NEC ou CEC). L'alimentation doit être capable de fonctionner au-dessus de 2.000
m dans le cas où le pressostat serait utilisé à cette altitude.
■
Protéger les départs de câble contre la pénétration d'humidité.

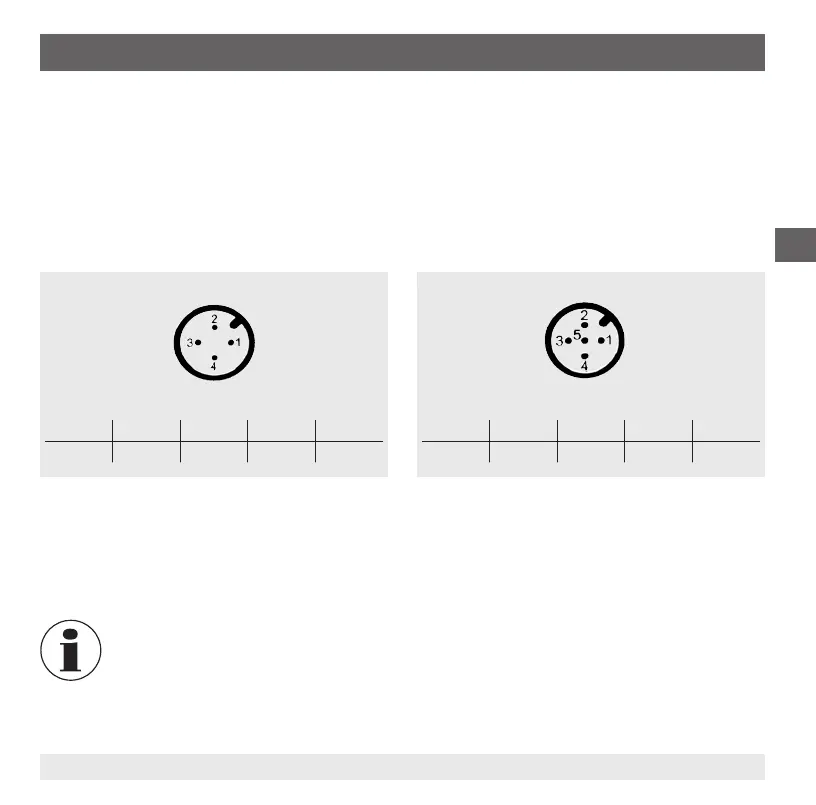

Connecteur M12 x 1; 4-plots
Conguration
U
+
U
-
S
+
SP1 / C SP2
1 3 2 4 2
Connecteur M12 x 1; 5-plots
Conguration
U
+
U
-
S
+
SP1 /C SP2
1 3 5 4 2
